製品概要
近紫外（NUV）から近⾚外（NIR）まで、幅広い波⻑に対応しています。ベッカー＆ヒックル社のパルスダイオードレーザーは、⻑年にわたる精密光学技術の蓄積により、⾼い性能と信頼性を両⽴しています。すべての製品は、+12 V電源またはPC、ノートPCのUSBポートからの給電で動作可能なコンパクト設計です。研究現場での利便性を追求した仕様となっています。レーザーモジュール内にはドライバ電⼦回路が完全に内蔵されており、ベッカー＆ヒックル社製TCSPC（時間相関単⼀光⼦計数）モジュールとの完全互換性があります。システム近紫外（NUV）から近⾚外（NIR）まで、幅広い波⻑に対応しています。ベッカー＆ヒックル社のパルスダイオードレーザーは、⻑年にわたる精密光学技術の蓄積により、⾼い性能と信頼性を両⽴しています。すべての製品は、+12 V電源またはPC、ノートPCのUSBポートからの給電で動作可能なコンパクト設計です。研究現場での利便性を追求した仕様となっています。
レーザーモジュール内にはドライバ電⼦回路が完全に内蔵されており、ベッカー＆ヒックル社製TCSPC（時間相関単⼀光⼦計数）モジュールとの完全互換性があります。システム構築の柔軟性にも優れています。本ページでは、TCSPC システムをはじめとした多様なアプリケーションにおけるレーザー活用例をご紹介しています。ぜひ、研究ニーズに最適なモデルをお選びください。
特長
- ⾼繰返し周波数
- 極めて狭いパルス幅
- 優れたタイミング安定性と出⼒安定性
- ⾮常に低い電気ノイズレベル
関連カテゴリ⼀覧

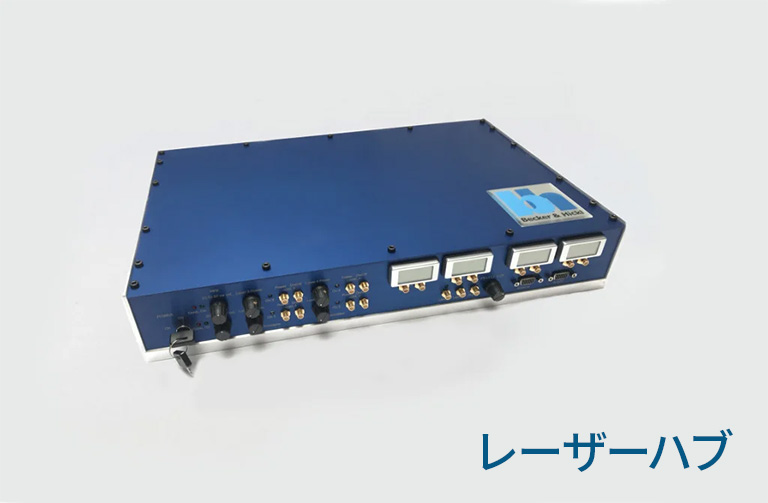

ハブ
最大4本のレーザーラインユニット
psダイオードレーザー

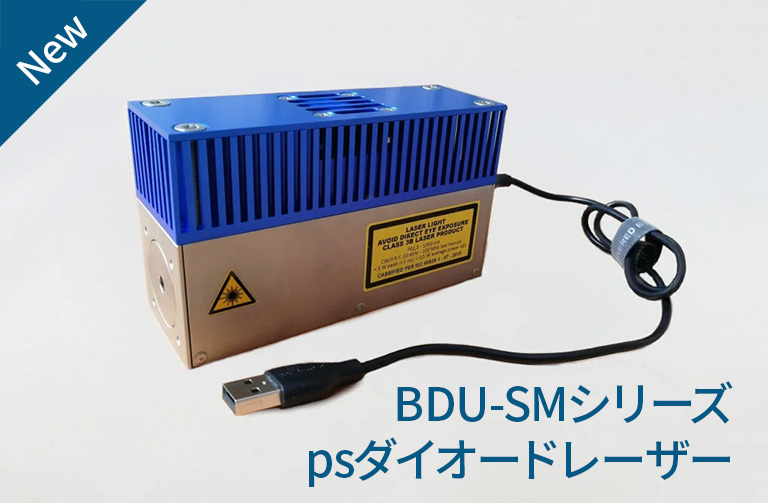

USB制御ピコ秒ダイオードレーザー
psダイオードレーザー
小型ピコ秒ダイオードレーザー
psダイオードレーザー

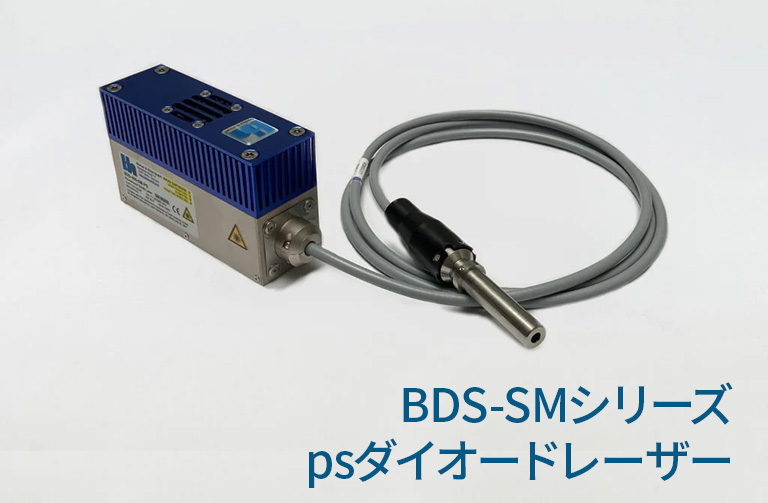

小型ピコ秒ダイオードレーザー
psダイオードレーザー
小型高出力ピコ秒ダイオードレーザー
パルスLED光源
ピコ秒紫外線光源
仕様
| 型名 | BDU-SM Series | BDS-SM Series |
|---|---|---|
| 波長範囲 | 375 ～ 785 nm | 375 ～ 1064 nm |
| パルス幅範囲（FWHM） | 30 ～ 90 ps（中出力時） | |
| 60 ～ 300 ps（最大出力時） | ||
| 繰返し周波数 | CWモード / 20 / 50 / 80 MHz | CWモード / 20 / 50 / 80 MHz （カスタム対応可能） |
| 平均出力 | 3 ～ 5 mW ＠80 MHz | |
| ピーク出力 | 100 ～ 1000 mW | |
| 出力形式 | フリービーム | 単一モード （ファイバーまたはフリービーム） |
| トリガー出力 | SMAコネクタ –1.2 V（50 Ω）、 パルス幅 1 ns |
ー |
| ジッター | < 5 ps | < 2 ps |
| 高速ON/OFFおよび マルチプレクシング |
TTL / CMOS 応答時間 <4 µs |
ー |
| 電源 | + 5 V | + 12 V |
| 動作温度 | 0°C ～ + 40°C | 15 〜 35°C |
| 寸法 | 40 x 80 x 120 mm | 40 × 70 × 120 mm OEM：40 × 40 × 120 mm |
| インターフェイス | USB 3.0 | アナログ・デジタル |

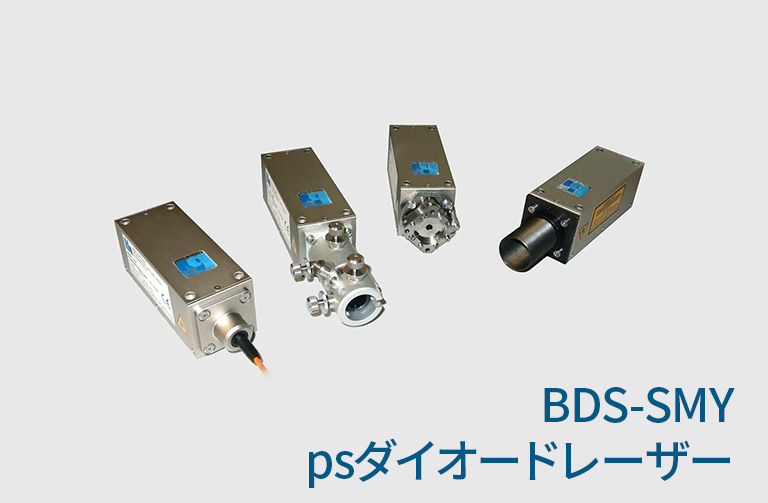

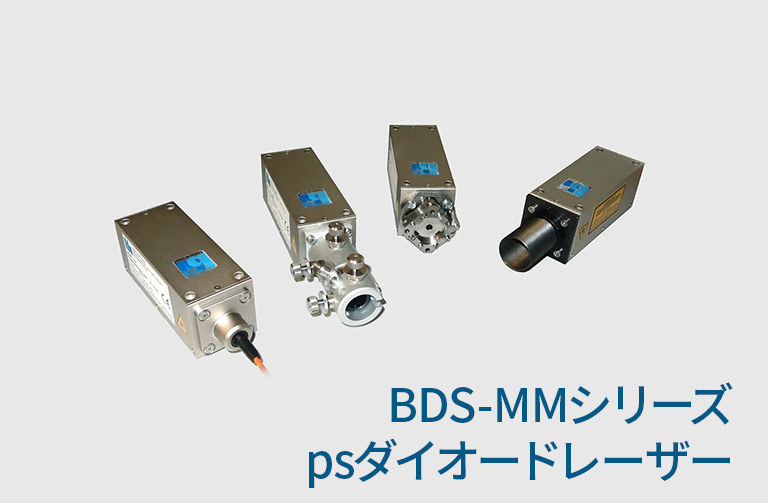

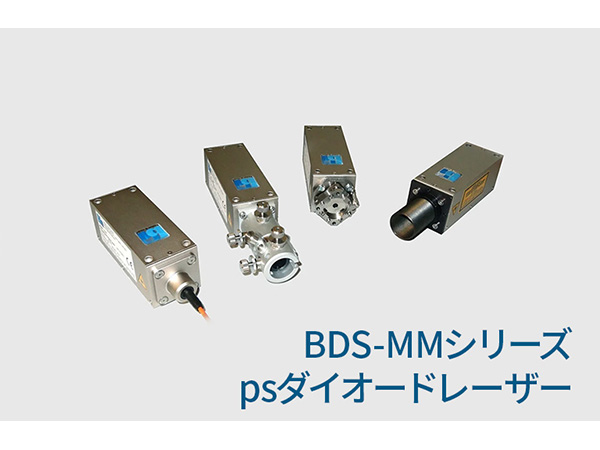

| 型名 | BDS-SMY Series | BDS-MM Series | UVL-FB Series |
|---|---|---|---|
| 波長範囲 | 532 / 561 / 594 nm | 405 ～ 915 nm | 270 / 310 nm |
| パルス幅範囲（FWHM） | 40 ～ 80 ps （中出力時） |
65 ～ 120 ps （中出力時） |
標準値580 ps （中出力時） |
| ー | 120 ～ 300 ps （最大出力時） |
標準値700 ps （最大出力時） |
|
| 繰返し周波数 | 20 or 50 MHz （カスタム対応可能） |
20 / 50 MHz （カスタム対応可能） |
20 / 50 / 80 MHz |
| 平均出力 | 0.3 ～ 1 mW ＠50 MHz |
10 ～ 40 mW ＠50 MHz |
0.06 mW |
| ピーク出力 | 100 ～ 250 mW | 1000 ～ 5000 mW | 最大1 mW |
| 出力形式 | フリービームまたは シングルモードファイバー |
マルチモード ファイバー |
フリービーム |
| トリガー出力 | SMA コネクタ –1.2 V（50 Ω） パルス幅1 ns |
–1 V（ピーク）／50 Ω パルス幅 1 ns |
SMA コネクタ –1.5V（50 Ω） パルス幅 1 ns インピーダンス 50 Ω |
| ジッター | < 10 ps | ||
| 高速ON/OFFおよび マルチプレクシング |
TTL / CMOS L レベルで OFF 応答時間 < 4 µs |
ー | TTL / CMOS 低レベルでOFF 応答時間 < 1 µs |
| 電源 | + 9 ～ + 15 V（通常は12 V） | ||
| 動作温度 | 15 〜 35 °C | 0°C ～ + 40°C | |
| 寸法 | 40 x 40 x 120 mm | 40 x 40 x 120 mm | |
| インターフェイス | アナログ・デジタル | ||
