製品概要
本製品は、独自のデータ処理アーキテクチャを持つストリーミング・タイム・デジタル・コンバータ（TDC）で、多チャンネル同時フォトンカウンティング計測、時間相関単一光子計数（TCSPC）、ナノ秒からミリ秒以上の幅広いタイムレンジ、デジタルプロトコル解析に最適な製品です。
Time Tagger Seriesは、単⼀光⼦計測における無限の可能性を提供します。⾼機能ソフトウェアに加え、Python、MATLAB、LabVIEW、C# / C++向けの豊富なサンプルコードを⽤意。⾼度な測定環境も短時間で⽴ち上げることができ、研究・開発をスムーズに加速します。
量子技術、単一分子顕微鏡、蛍光相関分光法、動的光散乱、レーザー測距、素粒子物理学、精密時間プロトコル（PTP）テストなど、幅広い分野で使用されています。
デモ予約受付中
本製品はデモのご予約を受け付けております。
ご予約の際は以下より必要事項をご入力の上、お問い合わせください。
新ソフトウェア：TimeTagger Lab
最新のソフトウェア "TimeTagger Lab" は、コチラより無償でダウンロードが可能です。
各チャンネル設定画面
カウントレート測定画面
蛍光減衰曲線測定画面
アンチバンチング測定画面
特長と用途 / アプリケーション
特長
- 1台で最大20チャンネルの入力信号、クロック同期モジュールを使用することで
最大160チャンネルの同時処理が可能 - データ収集用ソフトウェア : TimeTaggerLabがリニューアル！
- 高精度で高速データ処理能力を1台に集約したUSB型TCSPCモジュール
- 最小3.5 ps FWHM（1.5 ps RMS）の低ジッター性能、高時間分解能
- 最小1.5 nsの低デッドタイム性能 ＝ 最⼤700 MHzの高カウントレート
- USB 3.0インターフェイスによる最大90 Mtag/sのストリーミング性能
- Python、MATLAB、LabVIEW、C#、C++、Mathematicaを含むソフトウェアライブラリ
により、お好みのプログラミング言語で計測が可能
用途 / アプリケーション
- 時間相関単一光子計数（TCSPC）
- 蛍光 / 燐光寿命測定
- アンチバンチング / コインシデンス測定
- レーザースキャン顕微鏡（FLIM、量子ドット、単一分子）
- 線形光量子コンピュータ（linear optical quantum computer:LOQC）
- 周波数安定度解析（ADEV, MDEV, HDEV計算）
- あらゆる単一光子検出器（SPAD、PMT、SSPD / SNSPD）と組み合わせ可能
アプリケーションノート
Swabian Instruments GmbHのWEBページに掲載されているアプリケーションノートは、以下よりご確認いただけます。
アプリケーションノート1 → 詳細はコチラ
アプリケーションノート2 → 詳細はコチラ
ラインナップ

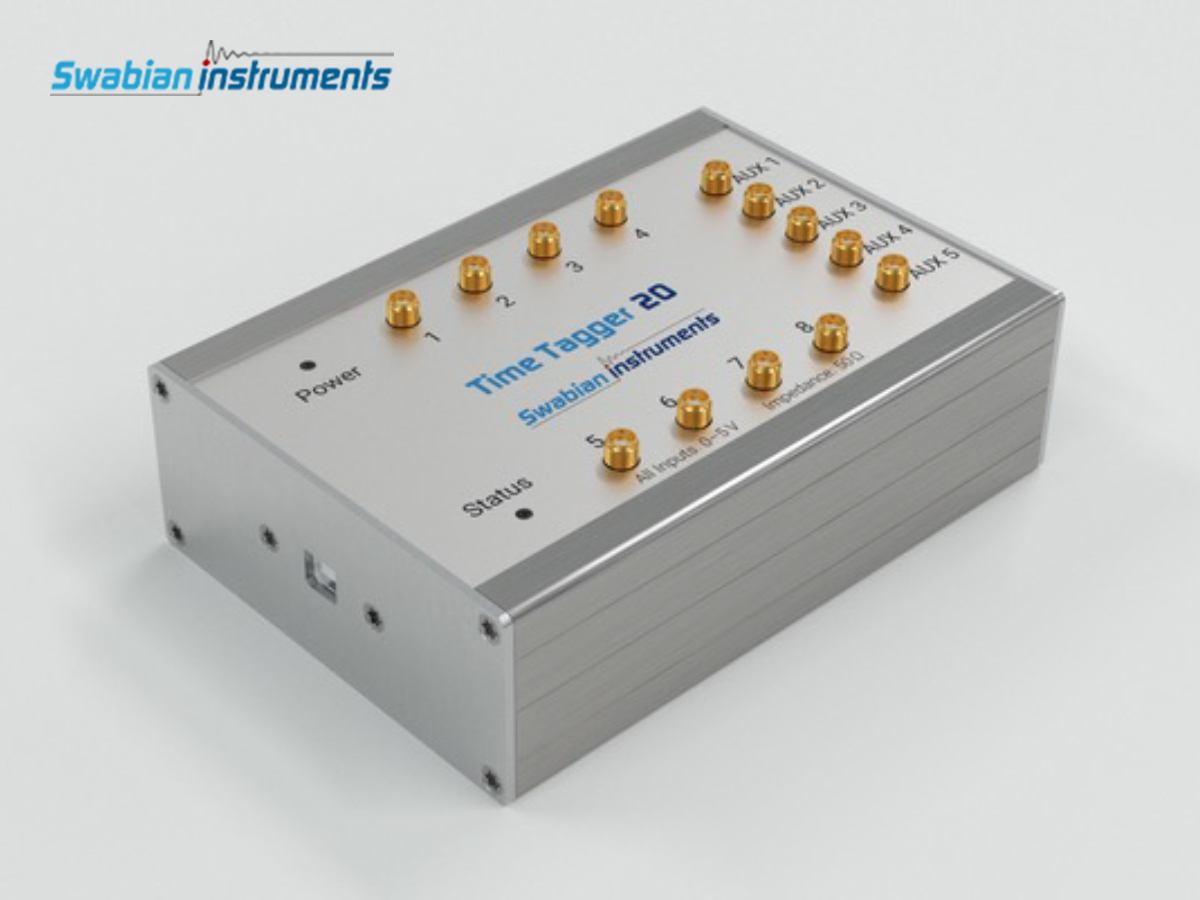

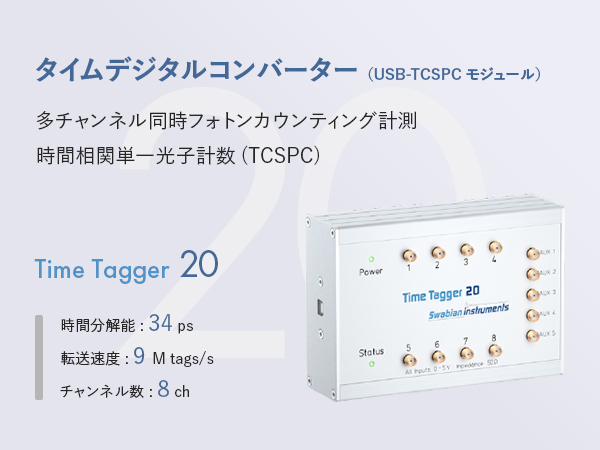

- 時間分解能（RMS） : 34 ps
- 転送速度 : 9 M tags/s
- チャンネル数 : 8 ch
- 時間分解能（RMS） : 8 ps / 42 ps
- 転送速度 : 90 M tags/s
- チャンネル数 : 4 ch（最大18 ch）

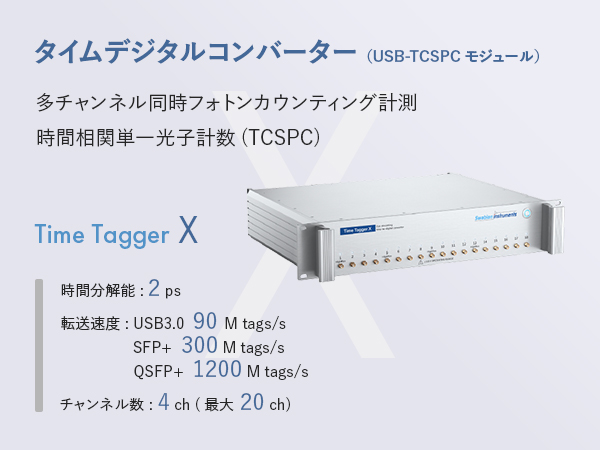

- 時間分解能（RMS） : 2 ps
- 転送速度 : USB 3.0 90 M tags/s
SFP+ 300 M tags/s
QSFP+ 1200 M tags/s - チャンネル数 : 4 ch（最大20 ch）
オプション

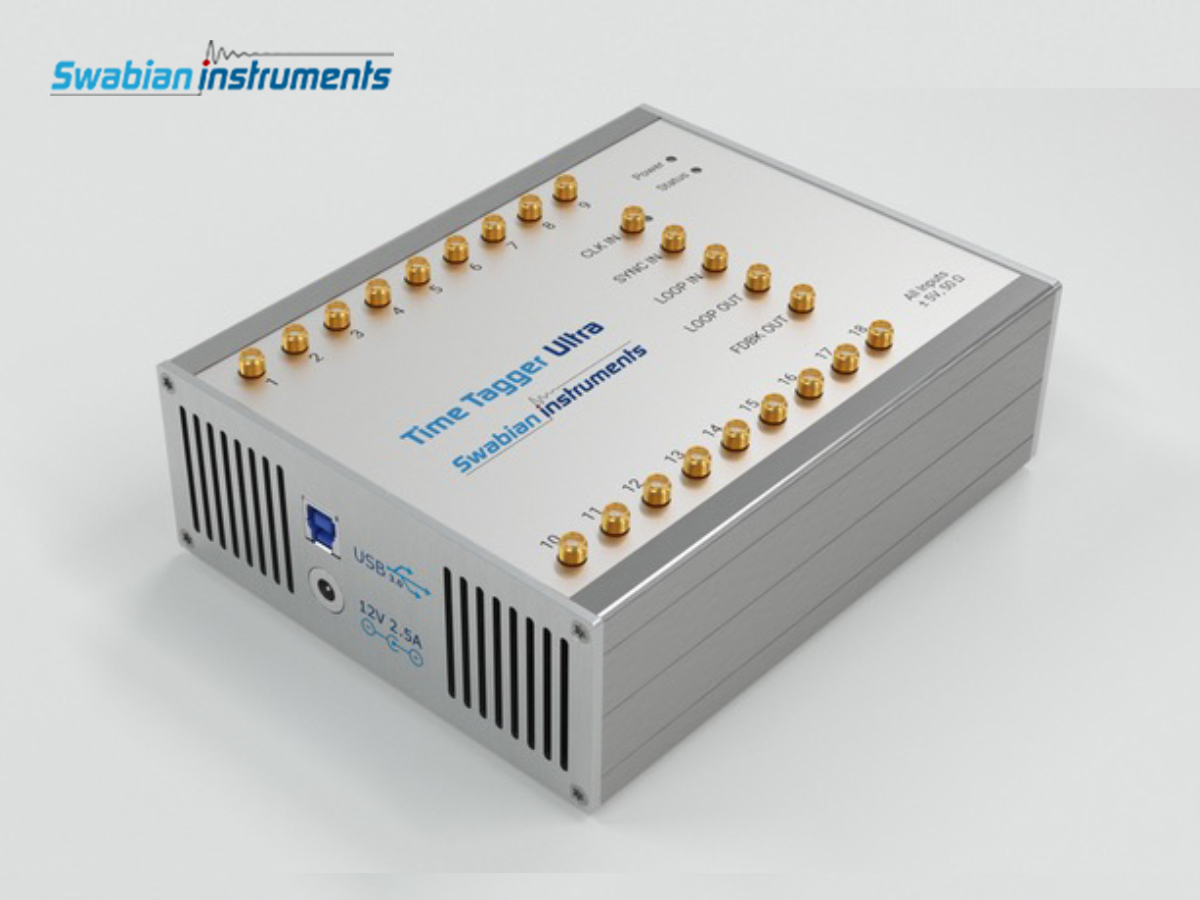

Time Tagger Ultra
チャンネル数アップグレード（最大18 ch）
超高時間分解能アップグレード
A / B / C 3セット
・A）6 ps時間分解能（rms）/ 8 ch
・B）4 ps時間分解能（rms）/ 4 ch
・C）3 ps時間分解能（rms）/ 2 ch

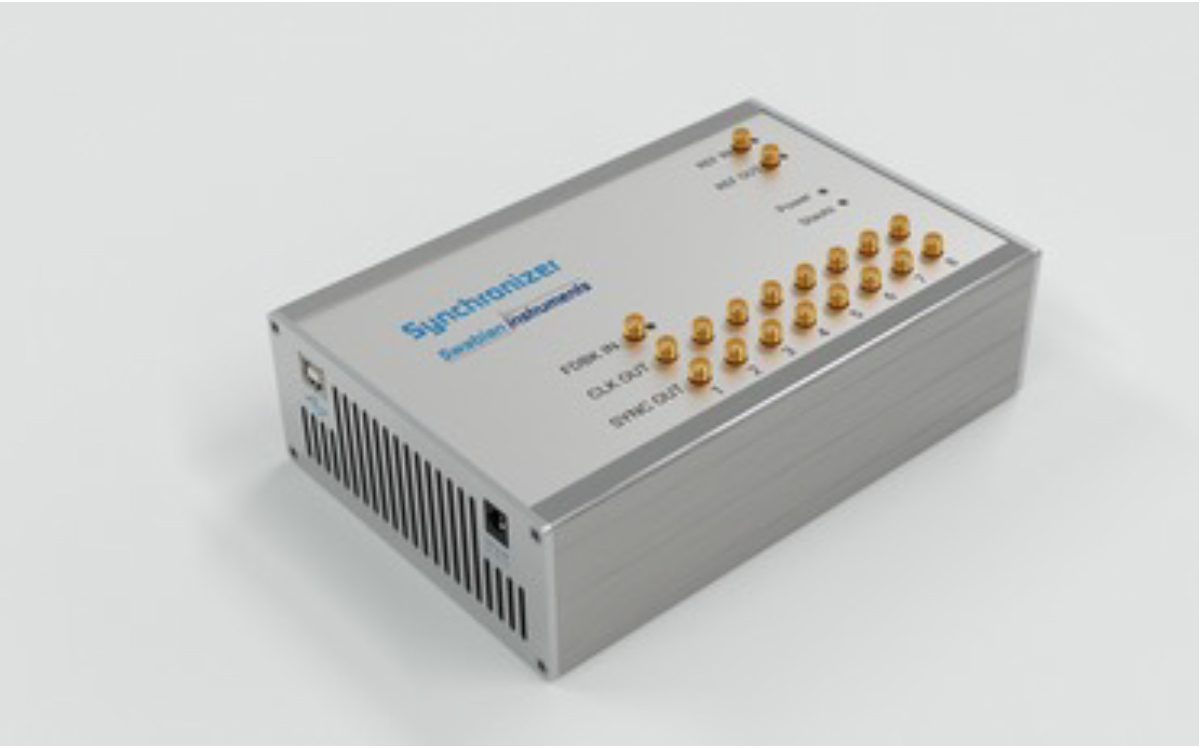

クロック同期システム
最大8台のTime Tagger Ultraを同期可能（18 ch × 8台 ＝ 最大144 ch）

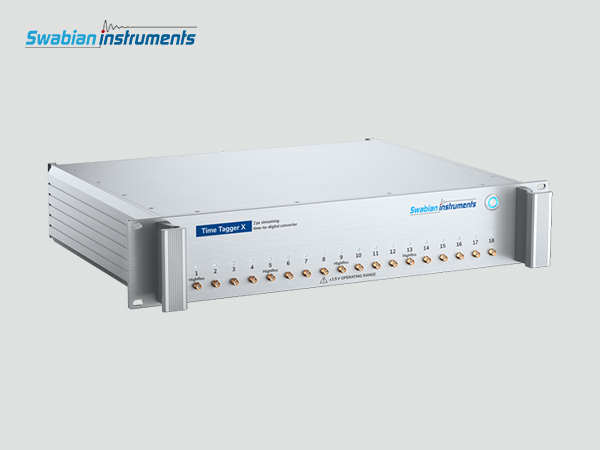

Time Tagger X
チャンネル数アップグレード（最大20 ch）
超高時間分解能アップグレード
・1.5 ps時間分解能（rms）/ 5 ch
クロック同期システム
最⼤8台のTime Tagger Ultraを同期可能（20 ch × 8台 ＝ 最⼤160 ch）
タイムデジタルコンバーター（USB-TCSPCモジュール） 仕様
| 型名 | Time Tagger 20 | Time Tagger Ultra | Time Tagger X |
|---|---|---|---|
| ジッター（RMS） | 34 ps | 8 ps（Performance Edition） 42 ps（Value Edition） 3 / 4 / 6 ps（オプション） |
2.0 ps 1.5 ps / 5 ch （オプション） |
| ジッター（FWHM） | 80 ps | 19 ps（Performance Edition） 100 ps（Value Edition） 7 / 10 / 14 ps（オプション） |
4.7 ps 3.5 ps / 5 ch （オプション） |
| 最小チャンネル幅 | 1 ps | ||
| 入力チャンネル | 8 ch | 4 ～ 18 ch | 4 ～ 20 ch |
| デッドタイム | 6 ns | 2.1 ns | 1.5 ns |
| データ転送速度 | 9 M tags/s （USB 2.0） |
90 M tags/s （USB 3.0） |
90 M tags/s （USB 3.0） 300 M tags/s （SFP+） 1200 M tags/s （QSFP+） |
| バーストメモリー | 8 M tags | 512 M tags | 512 M tags |
| 最大入力周波数 | 167 MHz | 475 MHz | 700 MHz |
| 入力インピーダンス | 50Ω | 50 Ω / 1M Ω | |
| 入力信号範囲 | 0〜3 V | -3 〜 3 V | -1.5 〜 1.5 V |
| 最大入力信号範囲 | -0.3 〜 5 V | -5 ～ 5 V | -3 ～ 3 V |
| トリガースレッシュホールド範囲 | 0 〜 2.5 V | -2.5 ～ 2.5 V | -1 ～ 1 V |
| 最小信号パルス高 | 100 mV | ||
| 最小信号パルス幅 | 1000 ps | 500 ps | 350 ps |
| データ インターフェース |
USB 2.0 | USB 3.0 | USB 3.0 SFP+ QSFP+ |
| サイズ （L x W x H） |
145 x 100 x 50 mm | 190 x 140 x 60 mm | 380 x 480 x 90 mm |
