最新モデル登場｜近赤外域SPAD単一光子検出器
InGaAsを使用したAPDになり、かつ単一光子レベルで計測できるSPAD（Single Photon Avalanche Diode）が登場しました。付属のソフトウェアで駆動方式をゲートモード、 フリーゲートモード、フリーランニングモードの3種類からお選びいただけます。また、量子効率、冷却温度、デッドタイム、ゲート幅、カウントレートなど多様な設定が可能です。
入射方式は、空間入射またはファイバー入射からお選びいただけます。
最新モデル : 近赤外域SPAD単一光子検出器（PDM-IR）の詳細はこちら
製品概要｜可視域SPAD単一光子検出器
MICRO PHOTON DEVICES(MPD)社製 可視域SPAD単一光子検出器（PDM）は、可視光領域で高感度・低ジッターの性能をもつ微弱光検出器です。光検出素子は、シリコン材質のSPADセンサーを採用。受光面積は、φ20μm、φ50μm、φ100μmからお選びいただけます。

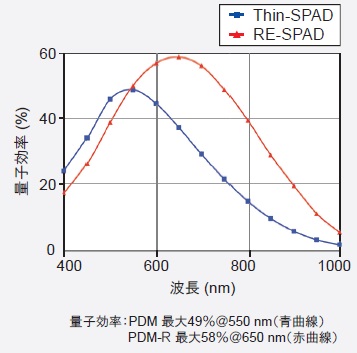

量子効率は、550 nm付近で49％以上とS/N比が良く高感度な測定が行えます。また、50 ps以下の低ジッターの性能を有し、時間相関単一光子計数モジュールと組み合わせることによりピコ秒時間分解測定にも対応いたします。
特長
可視域SPAD単一光子検出器（PDM）/ MD01
- 波長範囲：375～1000 nm
- 小型、手のひらサイズ、低価格
- 光検出素子：シリコン材質のSPADセンサーを採用
- 受光面積：φ20μm、φ50μm、φ100μm

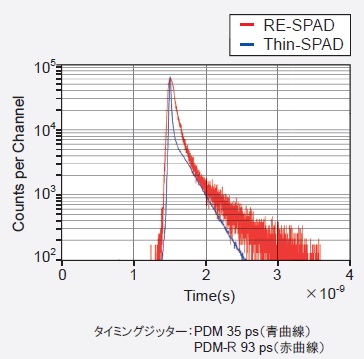

- タイミングジッター：35ps以下 (FWHM)
- ダークカウント：最小5 counts/sec以下
- 出力信号：TTLもしくはNIM信号、20 nsパルス幅
- 冷却方式：全モデル ペルチェ冷却(電子冷却)
- 入射方式：空間入射もしくはファイバー入射
【最新モデル】 近赤外域SPAD単一光子検出器（PDM-IR） / MD02
- 波長範囲：900～1700 nm
- 光検出素子：InGaAs材質のSPADセンサーを採用
- タイミングジッター：60～70 ps以下 (FWHM)
- 最大カウントレート：100 MHz
- 出力信号：NIM信号、10 nsパルス幅
- ソフトウェア制御：各種パラメータ調整可能
- 冷却方式：全モデル ペルチェ冷却(電子冷却)
- 入射方式：空間入射もしくはファイバー入射
→ 近赤外域SPAD単一光子検出器（PDM-IR） / MD02の詳細はこちら
用途
- 微弱光シングルフォトン検出
- ピコ秒時間分解蛍光寿命測定(TCSPC）
- 蛍光相関分光測定 (FCS)
- 強度相関測定（アンチバンチング測定）
- LiDER（Light Detection and Ranging）測定
可視・近赤外域SPAD単一光子検出器 仕様
可視域PDMシリーズ 仕様
| 項目 | Min. | Typ. | Max. | |
|---|---|---|---|---|
| 波長範囲 | 375 nm | - | 1000 nm | |
| 量子効率 | @400 nm | 21 % | 24 % | - |
| @550 nm | 45 % | 49 % | - | |
| @650 nm | 34 % | 37 % | - | |
| ファイバーカップリング効率 | @20 um | 70 % | > 80 % | - |
| @50/100 um | 80 % | |||
| タイミングジッター(FWHM) TTL出力 |
- | - | 250 ps | |
| タイミングジッター(FWHM) NIM出力：波長 470 nm以上 |
- | 35 ps | 50 ps | |
| アフターパルス | 0.10 % | - | 3 % | |
| デッドタイム | 77 ns | |||
| TTL出力信号 振幅/パルス幅/コネクター | +3.3 V / 20 ns / BNC / 50 Ω | |||
| NIM出力信号 振幅/パルス幅/コネクター | -700 mV / 20 ns / SMA / 50Ω | |||
| ゲート入力 | 5 V入力制御 (0 Vゲートoff) | |||
PDMシリーズノイズグレード
| ノイズグレード | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| ダークカウント(counts/sec) | ||||||
| 受光面積 φ20 μm | - | - | - | - | <25 | <5 |
| 受光面積 φ50 μm | - | <250 | <100 | <50 | <25 | - |
| 受光面積 φ100 μm | <500 | <250 | <100 | <50 | <25 | - |
PDMシリーズファイバーガイドライン
| ファイバー種類 | SM：シングルモード コア径：<10um NA：<0.20 |
MM：マルチモード コア径：<62.5um NA：<0.275 |
MM：マルチモード コア径：<105um NA：<0.22 |
|||
|---|---|---|---|---|---|---|
| 受光面積 φ20 μm | 対応 | - | - | |||
| 受光面積 φ50 μm | 対応 | 対応 | - | |||
| 受光面積 φ100 μm | 対応 | 対応 | 対応 | |||
近赤外域PDM-Rシリーズ：空間入射 仕様
| 項目 | Min. | Typ. | Max. | |
|---|---|---|---|---|
| 波長範囲 | 900 nm | - | 1700 nm | |
| 受光面積 | - | 25 um | - | |
| 量子効率@1550 nm | Vex=7V | - | 32 % | - |
| タイミングジッター(FWHM) | Vex=7V | 100 ps | 130 ps | - |
| Vex=4V | - | 60 ps | - | |
| ダークカウント | Vex=2V | - | 5kcps | 10kcps |
| 冷却温度 | 225 K | - | 243 K | |
| バイアス電圧(Vex)範囲 | フリーゲート フリーラン |
2 V | - | 5 V |
| 固定ゲート | 2 V | - | 7 V | |
| ホールドオフ時間 | 10 nsステップ | 1 us | - | 3000 us |
| ゲート幅 | 1 nsステップ | 1 ns | - | 1.5 ms |
| 内部カウントレート | 1 Hzステップ | 100 Hz | - | 100 MHz |
| 遅延設定 | 1 nsステップ | 0 | - | 100 ns |
| 積算時間 | 20 msステップ | 0.1 s | - | 60 s |
| NIM出力信号(Ptohon OUT) | 振幅 | -800 mV | - | 0 V |
| パルス幅 | - | 10 ns | - | |
| インピーダンス | - | 50 Ω | - | |
| TTL出力信号(カウントレート) | 振幅 | 0 V | - | 2.7 V |
| インピーダンス | - | 50 Ω | - | |
| ゲート入力 | 振幅 | -2 V | - | 2.5 V |
| パルス幅 | 800 ps | - | - | |
| インピーダンス | - | 50 Ω | - | |
| インターフェイス | - | USB2.0 | - | |
近赤外域PDM-Rシリーズ：ファイバー入射 仕様
| 項目 | Min. | Typ. | Max. | |
|---|---|---|---|---|
| 波長範囲 | 900 nm | - | 1700 nm | |
| 受光面積 | SMF28 | - | 10 um | - |
| MMF50GI | - | 25 um | - | |
| 量子効率@1550nm | Vex=7V | - | 25 % | - |
| タイミングジッター(FWHM) | Vex=7V | 90 ps | 130 ps | - |
| Vex=4V | 50 ps | 70 ps | - | |
| ダークカウント@Vex=2V | SMF-28 SFF | - | 600 cps | 1.5 kcps |
| SMF-28 DI | - | 500 cps | 1 kcps | |
| MMF-50GI | - | 2.6 kcps | 5 kcps | |
| 冷却温度 | 225 K | - | 243 K | |
| バイアス電圧(Vex)範囲 | フリーゲート フリーラン |
2 V | - | 5 V |
| 固定ゲート | 2 V | - | 7 V | |
| ホールドオフ時間 | 10 nsステップ | 1 us | - | 3000 us |
| ゲート幅 | 1 nsステップ | 1 ns | - | 1.5 ms |
| 内部カウントレート | 1 Hzステップ | 100 Hz | - | 100 MHz |
| 遅延設定 | 1 nsステップ | 0 | - | 100 ns |
| 積算時間 | 20 msステップ | 0.1 s | - | 60 s |
| NIM出力信号(Ptohon OUT) | 振幅 | -800 mV | - | 0 V |
| パルス幅 | - | 10 ns | - | |
| インピーダンス | - | 50 Ω | - | |
| TTL出力信号(カウントレート) | 振幅 | 0 V | - | 2.7 V |
| インピーダンス | - | 50 Ω | - | |
| ゲート入力 | 振幅 | -2 V | - | 2.5 V |
| パルス幅 | 800 ps | - | - | |
| インピーダンス | - | 50 Ω | - | |
| インターフェイス | - | USB2.0 | - | |

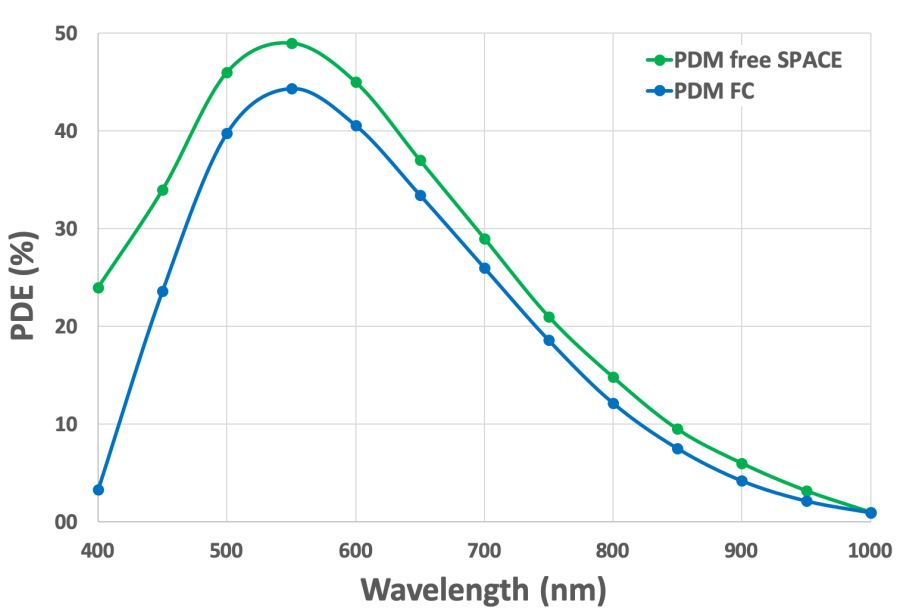

量子効率曲線（可視域PDMシリーズ：空間入射＋ファイバー入射タイプ）

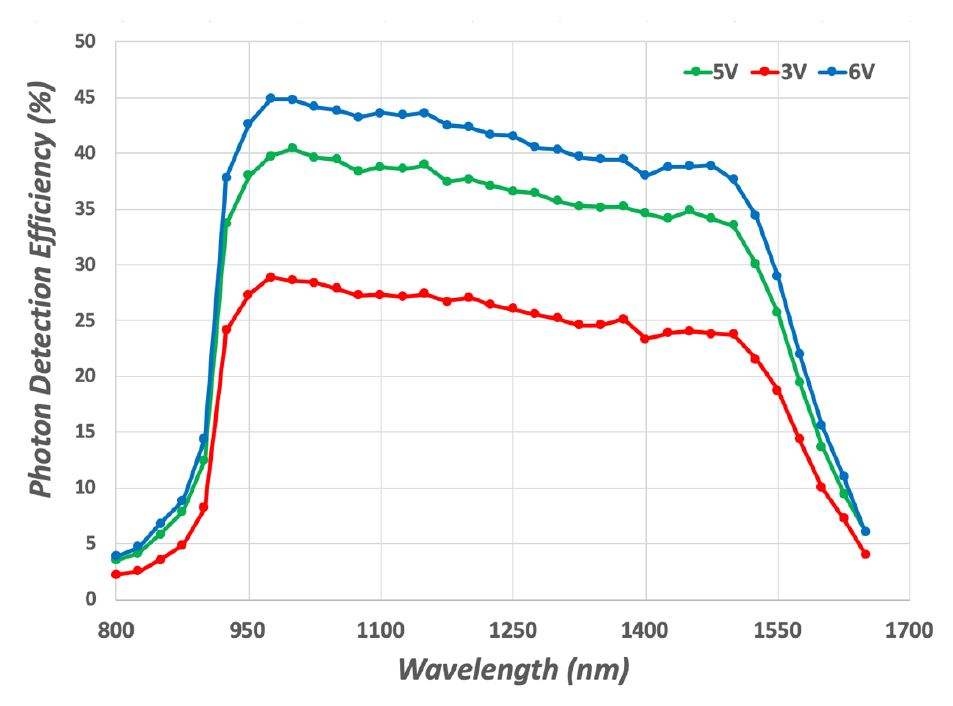

量子効率曲線（近赤外域PDM-Rシリーズ：空間入射タイプ）

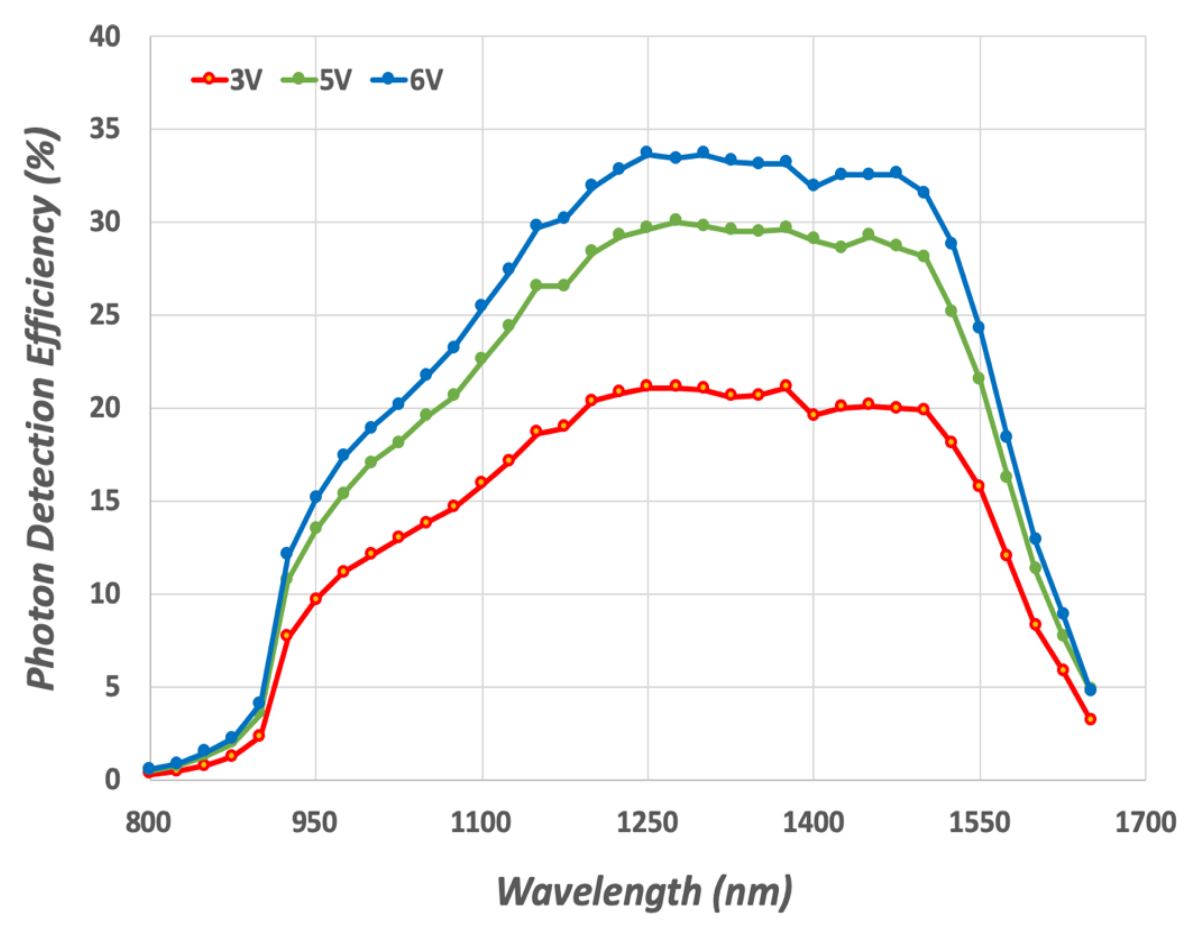

量子効率曲線（近赤外域PDM-Rシリーズ：ファイバー入射タイプ）
