製品概要

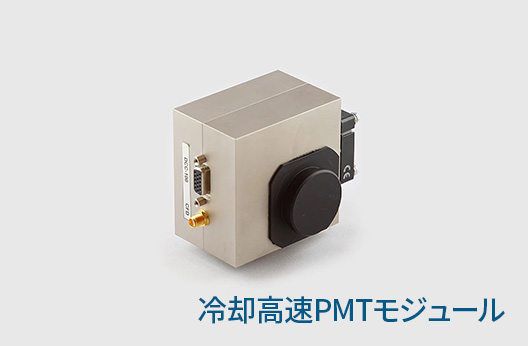

PMC-150 : ⾼性能・多機能な紫外・可視域PMT単⼀光⼦検出器
ベッカー＆ヒックル社の冷却⾼速PMT検出器は、⾼感度なフォトマルチプライヤー（PMT）検出器に、⾼電圧発⽣器、低ノイズGHzプリアンプを⼀体化した⾼性能・冷却式単⼀光⼦検出モジュールです。特に、TCSPC（時相関単⼀光⼦計数）やFLIM（蛍光寿命イメージング）といった精密な時間分解測定に最適化されています。本体に搭載されたペルチェ冷却機構により、ダークカウント（暗電流）を⼤幅に抑え、安定した⾼感度計測を実現します。さらに、量⼦効率は最⼤40 %以上（波⻑依存）と⾮常に⾼く、1.5 nsの⾼速応答により、⾼時間分解能を要求されるアプリケーションに対応可能です。操作⾯では、専⽤のDCC-100PCIEコントローラーおよび制御ソフトウェアを使⽤することで、電源のON/OFF やゲイン制御といった設定が簡便に⾏えるほか、過⼤な⼊射光を検知した際には⾃動的に過負荷保護が作動し、安全にシャットダウンします。これにより、機器や測定系全体を損傷から守る設計となっており、研究・実験⽤途においても⾼い信頼性を発揮します。

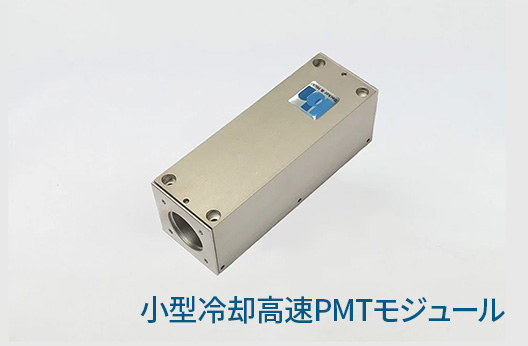

PMCS-150 : ⼩型・冷却⾼速PMT検出器
ベッカー＆ヒックル社の⼩型冷却⾼速PMT検出器は、PMC-150シリーズの⾼性能をそのままに、より省スペースな設計を実現した⼩型冷却⾼速PMTモジュールです。コンパクトな筐体ながら、ペルチェ冷却機構や⾼電圧電源、GHz帯低ノイズプリアンプを内蔵し、TCSPCやFLIMといった時間分解測定⽤途に対応可能です。⼩型設計により、複数モジュールを組み合わせた多点測定システムや、装置組み込み⽤途など、限られたスペースへの設置に最適です。⾼感度・⾼速応答（1.5ns）を維持しつつ、量⼦効率は最⼤40%以上（波⻑依存）を達成。専⽤コントローラーによる操作性や⾃動過負荷保護機能も搭載されており、安全かつ⾼信頼な光⼦検出を提供します。
特長
- 小型、低価格、高操作性
- 5種類の光電面から選択可能
- 冷却オプションによる低いノイズ性能
- 130 ps前後の低ジッター性能
- 空間入射（Cマウント）、ファイバー入射（オプション）
- 制御コントローラー：PCIボードもしくはUSBタイプ選択可能
用途
- ピコ秒時間分解蛍光寿命測定（TCSPC）
- 蛍光/燐光寿命イメ－ジング測定（FLIM/PLIM）
- 蛍光共鳴エネルギ－移動測定（FRET）
- 蛍光相関分光測定（FCS）
- 光測距測定（LIDAR）
量子効率曲線図
ログスケール
リニアスケール
関連カテゴリ⼀覧

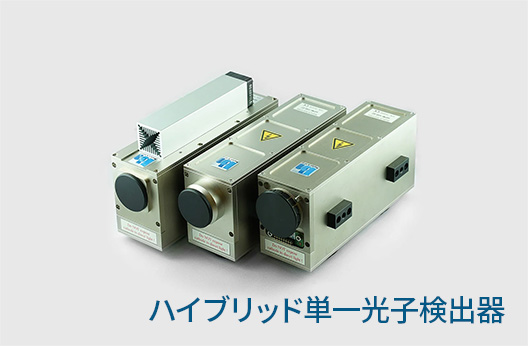

単一光子検出器
HPM-100
PMTモジュール
PMC-150
PMTモジュール
PMCS-150
TCSPC検出器
PML-16-1-C / PML-16-100-C / PML-16-GaAsP
TCSPC検出器

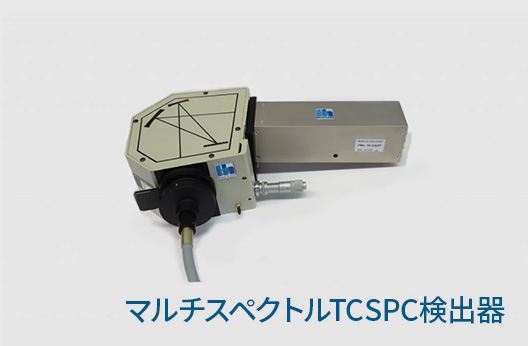

PML-Spec, PML-Spec GaAsP, MW-FLIM, MW-FLIM GaAsP
紫外・可視域PMT単一光子検出器 仕様
| 型名 | PMC-150-4 PMCS-150-4 |
PMC-150-110 PMCS-150-110 |
PMC-150-113 PMCS-150-113 |
PMC-150-210 PMCS-150-210 |
PMC-150-20 PMCS-150-20 |
|---|---|---|---|---|---|
| 受光面積 | 8 mm | ||||
| 波長範囲 | 185 ～ 870 nm | 230 ～ 700 nm | 185 ～ 700 nm | 230 ～ 700 nm | 300 ～ 900 nm |
| 量子効率 （typ.） |
25 %@380 nm | 35 %@350 nm | 43 %@350 nm | 18 %@490 nm | |
| 非冷却タイプ ダークカウント（typ.） 筐体温度 = 22℃ |
PMC : 20 cps PMCS:40 cps |
PMC:5 cps PMCS:20 cps |
PMC:10 cps PMCS:40 cps |
PMC:200 cps PMCS:500 cps |
|
| タイミング ジッター （TCSPC IRF/FWHM） |
PMC:130 ps | PMC：140 ps | |||
| カウントレート | > 5 MHz | ||||
| 出力信号 | 100 〜 200 mV、50Ω | ||||
| 出力信号極性 | negative（負極） | ||||
| 出力信号幅 （IFWHM） |
1.5 ns | ||||
| 出力信号 コネクター |
SMA | ||||
| 電源 | DCC-100PCIE（PCI-Expressボード）もしくは DCU-400/DCU-800（USB）、付属ソフトウェア制御 |
||||
| 検出器寸法 | PMC：76（W）× 111（H）× 56（L）mm PMCS：40（W）× 40（H）× 120（L）mm |
||||
| 入射ポート | Cマウント | ||||
