製品概要
本製品は、独自のデータ処理アーキテクチャを持つストリーミング・タイム・デジタル・コンバータ（TDC）で、多チャンネル同時フォトンカウンティング計測、時間相関単一光子計数（TCSPC）、ナノ秒からミリ秒以上の幅広いタイムレンジ、デジタルプロトコル解析に最適な製品です。
Time Tagger Seriesは、単⼀光⼦計測における無限の可能性を提供します。⾼機能ソフトウェアに加え、Python、MATLAB、LabVIEW、C# / C++向けの豊富なサンプルコードを⽤意。⾼度な測定環境も短時間で⽴ち上げることができ、研究・開発をスムーズに加速します。
量子技術、単一分子顕微鏡、蛍光相関分光法、動的光散乱、レーザー測距、素粒子物理学、精密時間プロトコル（PTP）テストなど、幅広い分野で使用されています。
デモ予約受付中
本製品はデモのご予約を受け付けております。
ご予約の際は以下より必要事項をご入力の上、お問い合わせください。
新ソフトウェア：TimeTagger Lab
最新のソフトウェア “TimeTagger Lab” は、コチラより無償でダウンロードが可能です。

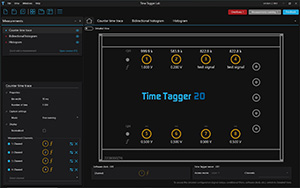

各チャンネル設定画面

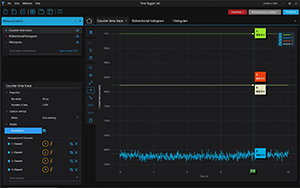

カウントレート測定画面

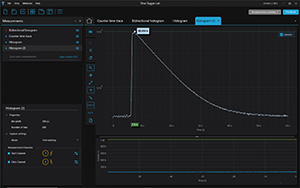

蛍光減衰曲線測定画面

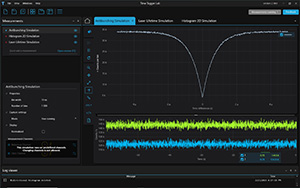

アンチバンチング測定画面
特長と用途 / アプリケーション
特長
- 1台で最大20チャンネルの入力信号、クロック同期モジュールを使用することで
最大160チャンネルの同時処理が可能 - データ収集用ソフトウェア : TimeTaggerLabがリニューアル！
- 高精度で高速データ処理能力を1台に集約したUSB型TCSPCモジュール
- 最小3.5 ps FWHM（1.5 ps RMS）の低ジッター性能、高時間分解能
- 最小1.5 nsの低デッドタイム性能 ＝ 最⼤700 MHzの高カウントレート
- USB 3.0インターフェイスによる最大90 Mtag/sのストリーミング性能
- Python、MATLAB、LabVIEW、C#、C++、Mathematicaを含むソフトウェアライブラリ
により、お好みのプログラミング言語で計測が可能
用途 / アプリケーション
- 時間相関単一光子計数（TCSPC）
- 蛍光 / 燐光寿命測定
- アンチバンチング / コインシデンス測定
- レーザースキャン顕微鏡（FLIM、量子ドット、単一分子）
- 線形光量子コンピュータ（linear optical quantum computer:LOQC）
- 周波数安定度解析（ADEV, MDEV, HDEV計算）
- あらゆる単一光子検出器（SPAD、PMT、SSPD / SNSPD）と組み合わせ可能
アプリケーションノート
Swabian Instruments GmbHのWEBページに掲載されているアプリケーションノートは、以下よりご確認いただけます。
アプリケーションノート1 → 詳細はコチラ
アプリケーションノート2 → 詳細はコチラ
ラインナップ

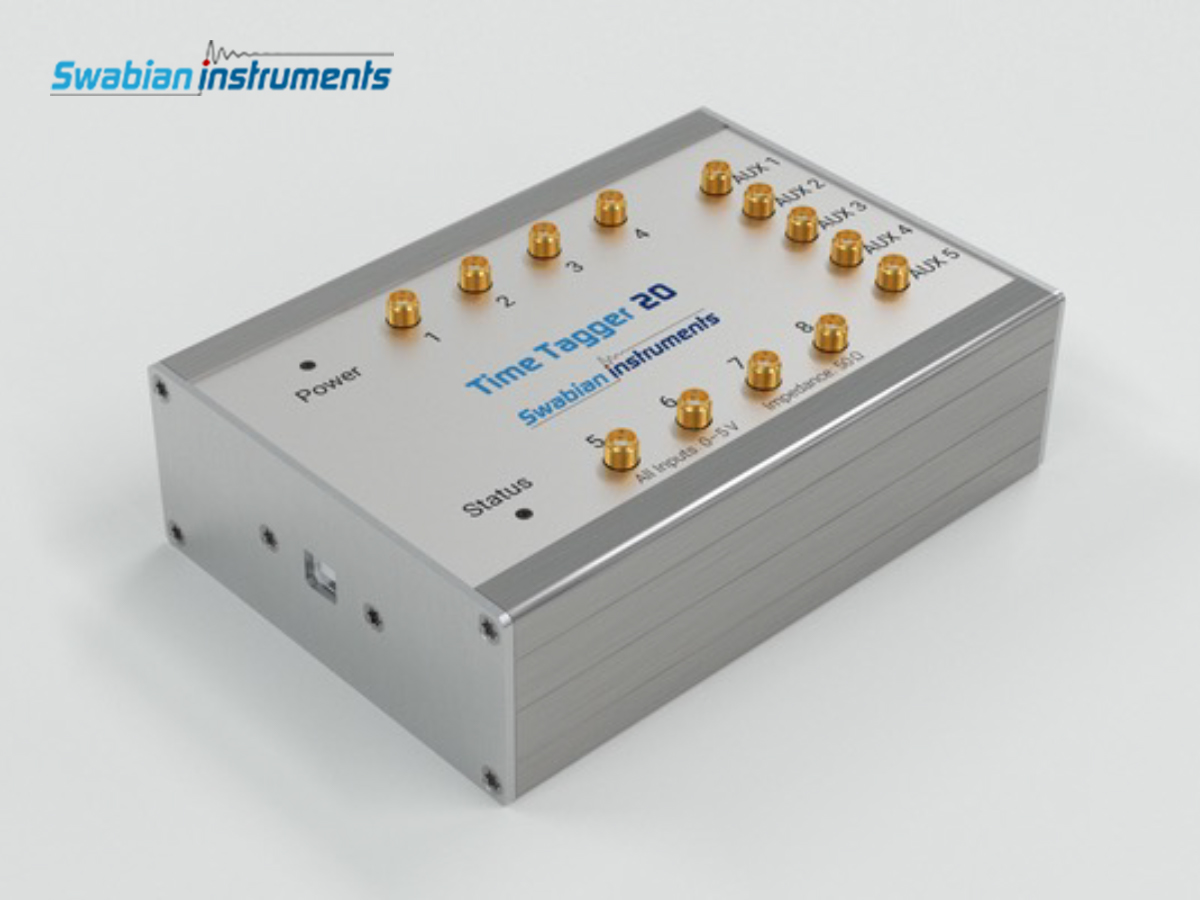

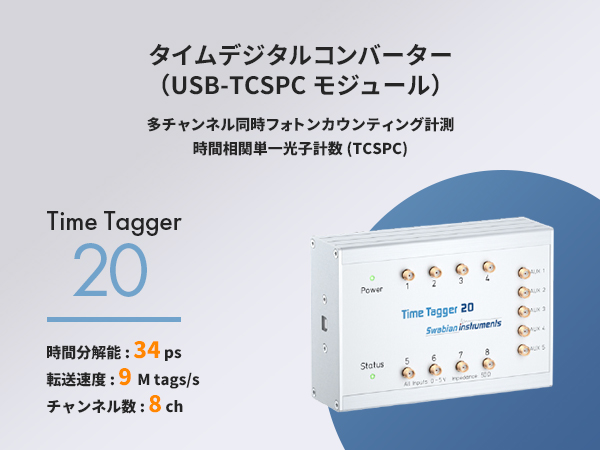

- 時間分解能（RMS） : 34 ps
- 転送速度 : 9 M tags/s
- チャンネル数 : 8 ch

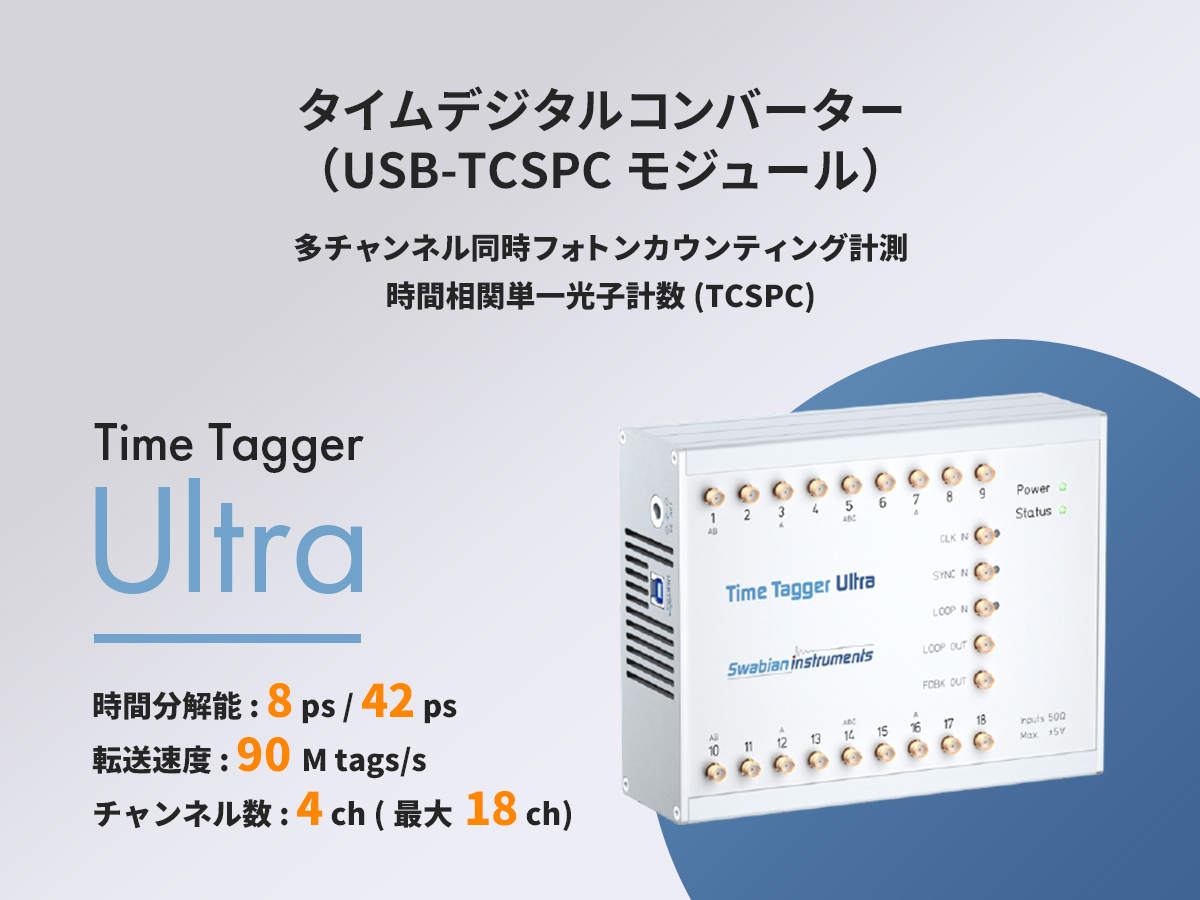

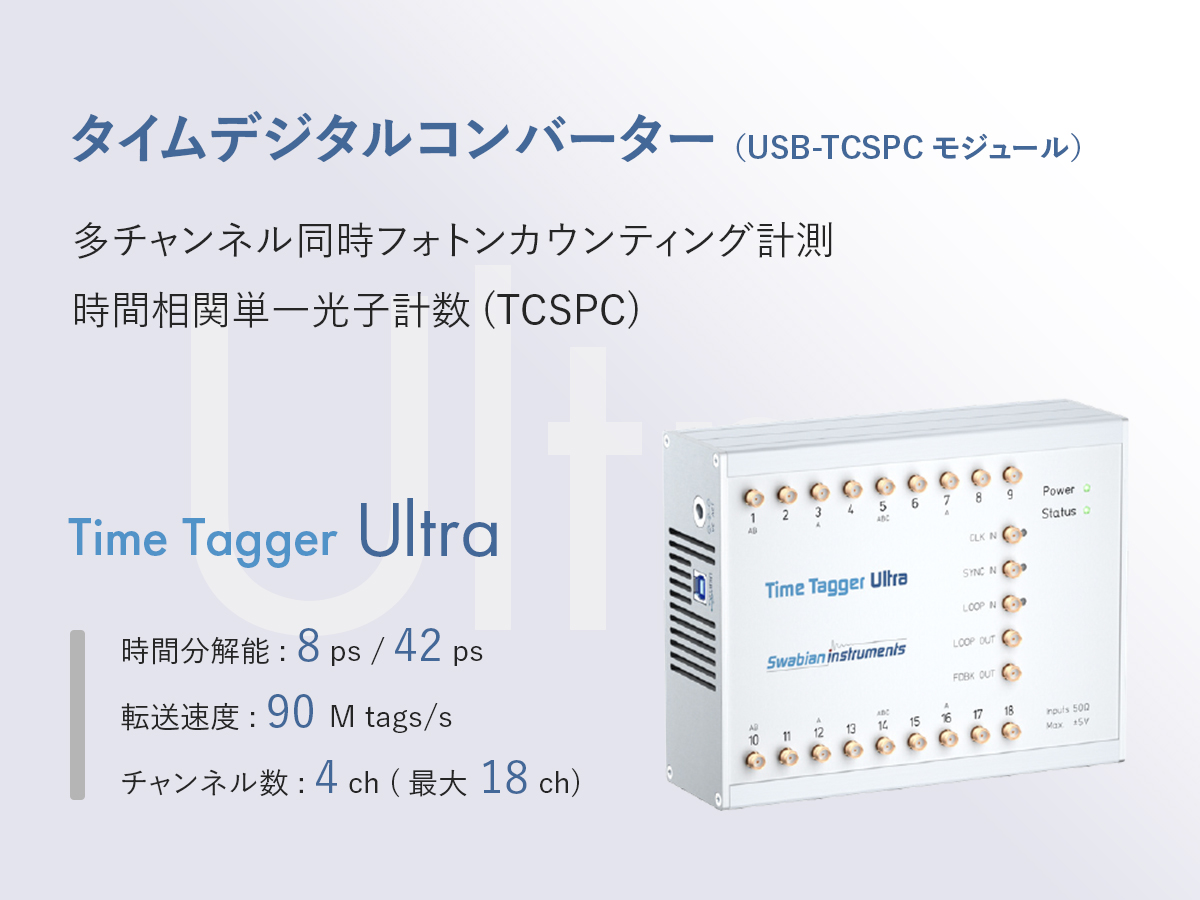

- 時間分解能（RMS） : 8 ps / 42 ps
- 転送速度 : 90 M tags/s
- チャンネル数 : 4 ch（最大18 ch）
- 時間分解能（RMS） : 2 ps
- 転送速度 : USB 3.0 90 M tags/s
SFP+ 300 M tags/s
QSFP+ 1200 M tags/s - チャンネル数 : 4 ch（最大20 ch）
オプション

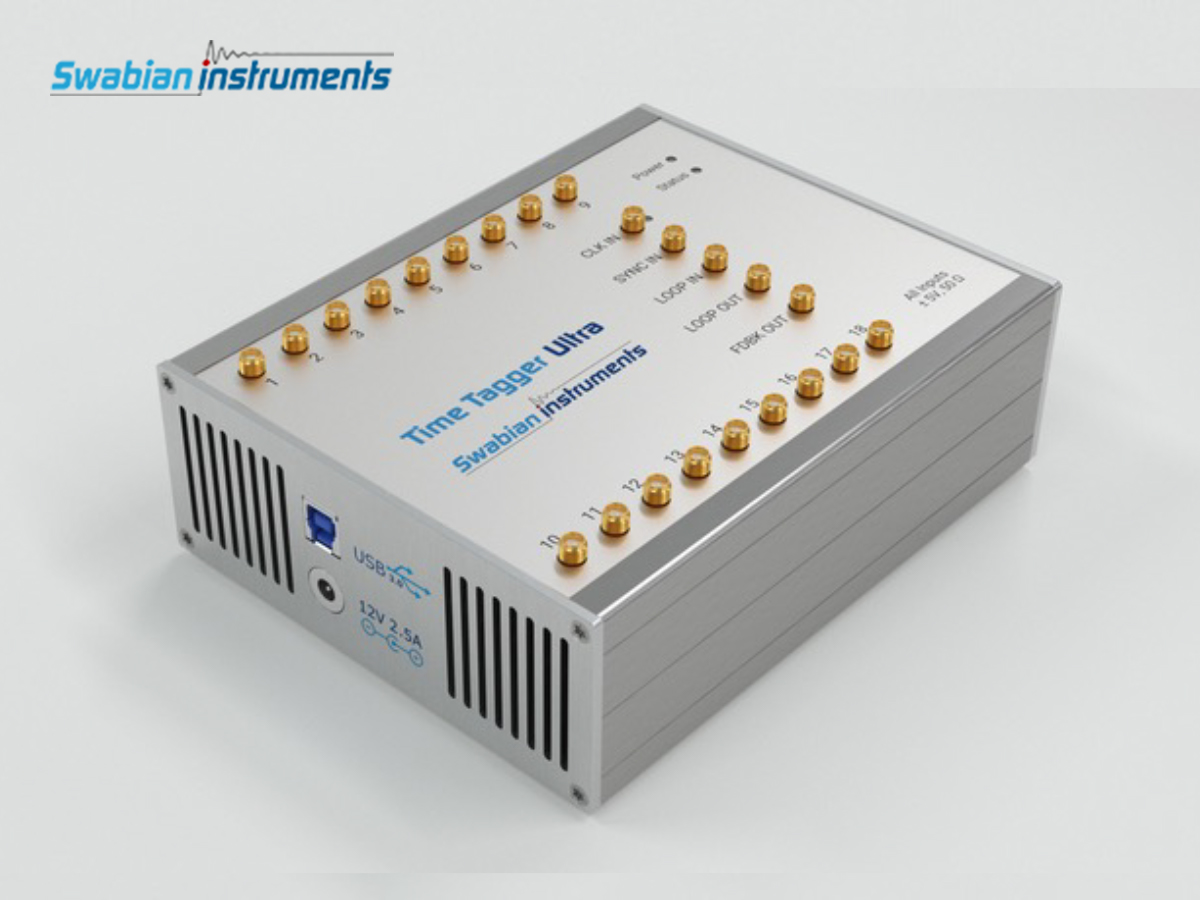

Time Tagger Ultra

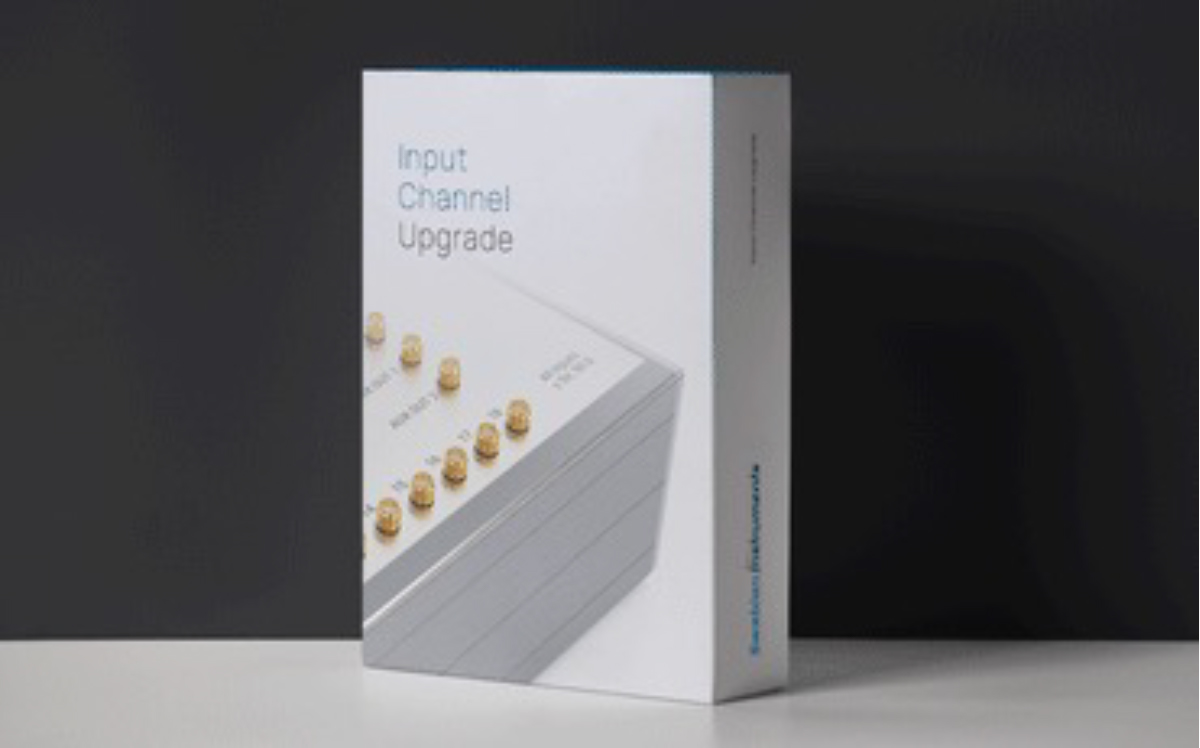

チャンネル数アップグレード（最大18 ch）
超高時間分解能アップグレード
A / B / C 3セット
・A）6 ps時間分解能（rms）/ 8 ch
・B）4 ps時間分解能（rms）/ 4 ch
・C）3 ps時間分解能（rms）/ 2 ch

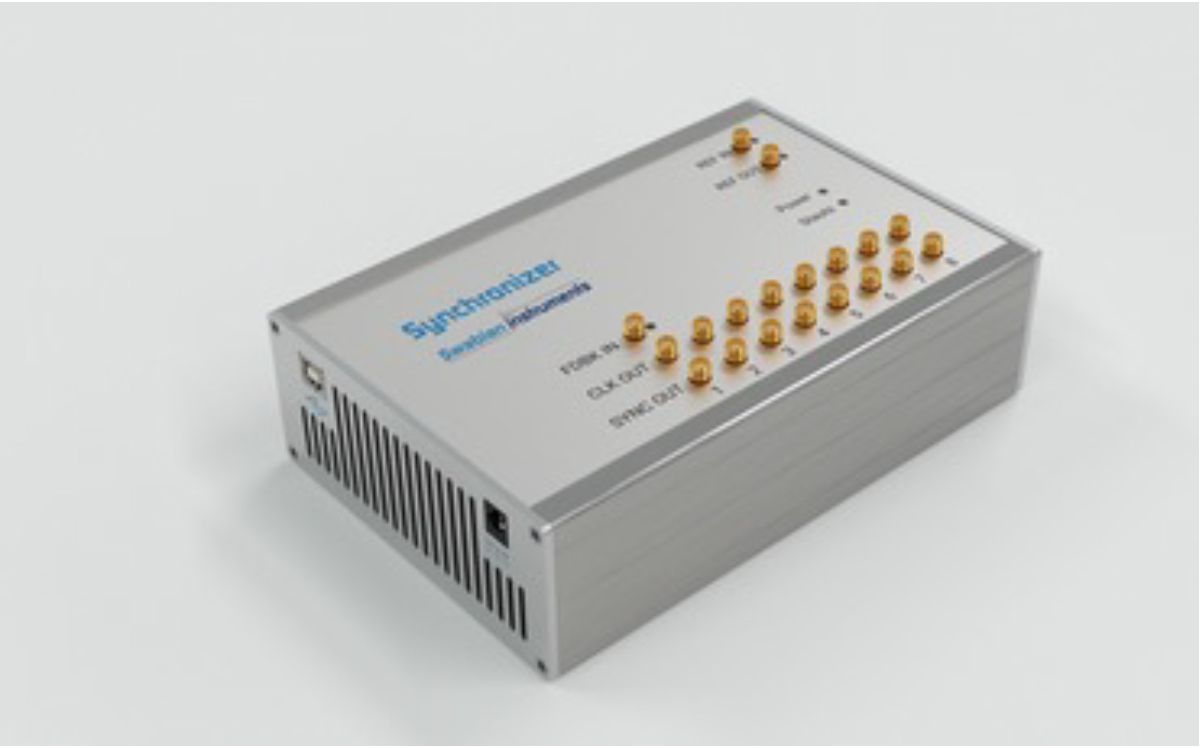

クロック同期システム
最大8台のTime Tagger Ultraを同期可能（18 ch × 8台 ＝ 最大144 ch）

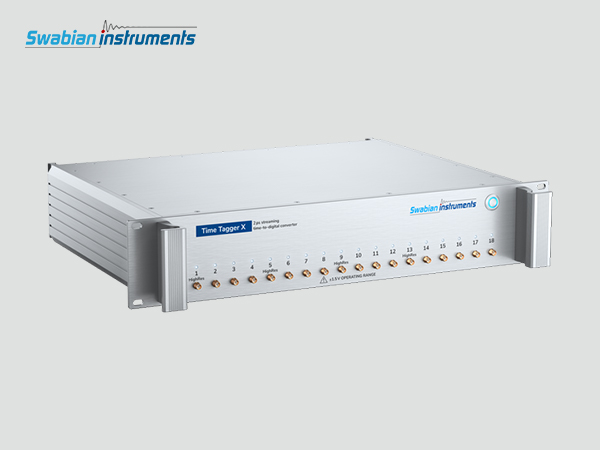

Time Tagger X
チャンネル数アップグレード（最大20 ch）
超高時間分解能アップグレード
・1.5 ps時間分解能（rms）/ 5 ch
クロック同期システム
最⼤8台のTime Tagger Ultraを同期可能（20 ch × 8台 ＝ 最⼤160 ch）
