製品概要
PHOTONIS社の組立てMCP（Advanced Performance Detector:APD)は、同社製MCPをフランジやケースに組込んだ、電子・イオン・高エネルギーフォトン用検出器です。予めマウントされているので、装置への取付けが容易に行えます。用途によりフォスファースクリーン、メタルアノード、レジスティブアノード等、出力タイプも各種取り揃えています。TOF用やドーナツ状に穴の開いたタイプ等、各種用途向けの製品 ラインアップも豊富です。
PHOTONIS社について
旧BURLE、旧GALILEOブランド時代から40年以上の信頼と実績を誇るチャンネルトロン・MCPメーカーです。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命のチャンネルトロン・MCPを生産しています。素材開発から製品設計、製造、検査まで工場にて一貫生産され、宇宙軍事用、産業用機器、科学研究用として圧倒的多数の装置メーカーに採用されています。
特長
・電子、イオン、高エネルギーフォトンの検出
・長寿命（通常のMCPの5倍）
・高ダイナミックレンジ（Extended Dynamic Range™)
・高空間分解能（最小2μmポア径）
・高時間分解能
・3種類のMCPグレード（Detection、 Image、 Premium)
・付外しが用意な組立てMCP
・パルスカウンティングモード、アナログモード
・湿度に強いMountingPad™オプションあり
組立MCPのセレクション
仕様ページに型番指定方法を掲載しています。
①MCP段数
②検出タイプ
用途に合わせて検出タイプを選択できます。仕様ページのフォスファーの種類から選択します。
③検出面サイズ
有効検出面のサイズです。
④チャンネルピッチ/ポア径
最小2μmの分解能です。
3/2、6/5、10/8、12/10、32/25から選択します。
⑤ バイアス角
入射面に対するチャンネルの角度です。
0°は主にコリメーション用です。
⑥ MCPクオリティー
D（Detection）Quality
Time-Of-Flight質量分析、残留ガス分析、ポイント検出等、ノンイメージング検出器として有効です。
I（Imaging）Quality
イメージング及び位置検出器として有効です。また、最適な読み出し系
を使用することにより、増幅された真空間分解能イメージが観察できます。第２世代イメージインテンシファイア、超高速CRT、ESCA、 二次イオン質量分析、VUV分光等に最適です。
P（Premium）Quality
より鮮明な画像質を要求される超精密イメージングに使用されます。
超高速写真、第３世代イメージインテンシファイア、その他、電子画像等の用途に適しています。
また、検出器の信頼性、性能の限界が求められる宇宙科学にも使用されます。
⑦ アスペクト比
チャンネル長さ（MCP厚さ）とポア径の比を示しています。40：1のモデルは主にイメージング用で使用されます。60：1のモデルは、高いゲインと狭い波高分布によりイメージングの他にもさまざまな用途に使われています。機械的耐久性も高く、取扱いも容易になります。
⑧ 形状
ＭＣＰの形状（センターホール付等）をご希望の場合はここで指定します。
CH （Center Hole） ドーナツ型
WS （Wedge Shape） 台形
AS （Annular Sector） 扇側
PB （Partial Border）
⑨ EDR ： Extended Dynamic Range
MCPの特質を変えることなく、弱い信号から強い信号まで検出可能で、市販のMCPでは最高性能のダイナミックレンジを持った検出器です。 また、幅広いダイナミックレンジのみならず、通常のMCPと比較し、150倍までの検出能力が高まります。
⑩ 入射面コーティング
標準のMCPコーティングはNiCrです。CsI、CuI、ＭgＦ2は20200nmの領域の感度を増強させます。
MgOは電子の検出効率を向上させ、KBrは軟Ｘ線(0.29keV)領域に適しています。
⑪ オプション
用途に合わせてフランジ付きやメタルアノード等のオプションが指定できます。
仕様
TOF用検出器
| モデル名 | 有効検出面 (mm) |
ポア径 (μm) |
立上がり時間 (ps) |
パルス幅 (ps) |
全長 (mm) |
外径 (mm) |
最大動作温度 (度) |
ベーキング温度 (度) |
Quick-Fit カートリッジ |
フランジ オプション |
|---|---|---|---|---|---|---|---|---|---|---|
| Gen2 Ultra-fast TOF | 18 | 2 | 125 | 200 | 41.1 | 41.9 | 50 | 100 | 不可 | ICF114,152 |
| Ultra-fast TOF | 18 | 2 | 250 | 350 | 35.6 | 40.6 | 100 | 100 | 可 | ICF114,152 |
| Advanced Performance TOF | 18 | 5 | 350 | 750 | 38.1 | 40.6 | 100 | 100 | 可 | ICF114,152 |
| High Temp AP TOF | 18 | 5 | 350 | 750 | 38.1 | 40.6 | 100 | 300 | 可 | ICF114,152 |
| Advanced Performance TOF | 25 | 5 | 300 | 650 | 43.2 | 55.9 | 100 | 100 | 可 | ICF152 |
| Ultra-fast TOF | 25 | 2 | 250 | 350 | 43.2 | 55.9 | 100 | 100 | 可 | ICF152 |
| Gen2 Ultra-fast TOF | 40 | 5 | 225 | 350 | 14.3 | 89.4 | 50 | 100 | 不可 | ICF152 |
| Advanced Performance TOF | 40 | 5 | 300 | 650 | 68.6 | 73.7 | 100 | 100 | 可 | ICF152 |
| Mini-TOF | 8 | 5 | 350 | 750 | 13.7 | 19.1 | 100 | 100 | 不可 | ICF70 |

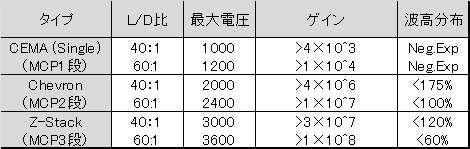

MCP性能特性表
| タイプ | L/D比 | 最大電圧 | ゲイン | 波高分布 |
|---|---|---|---|---|
| CEMA (Single) （MCP1段） |
40：1 60:1 |
1000 1200 |
>4×103 >1×104 |
Neg.Exp Neg.Exp |
| Chevron （MCP2段） |
40：1 60:1 |
2000 2400 |
>4×106 >1×107 |
<175％ <100% |
| Z-Stack （MCP3段） |
40：1 60:1 |
3000 3600 |
>4×107 >1×108 |
<120％ <60% |
組立MCPセレクションガイド
| 型番 | APD ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ |
| ① MCP段数 | 1： 1段MCP(CEMA) 2： 2段MCP（Chevron™） 3： 3段MCP（Z-stack） |
| ② 検出タイプ | 指定無し： Metal assembly without anode APTOF： Advanced Performance Time-Of-Flight detector BPTOF： BiPolar Time-Of-Flight detector CRT： Cartridge for another detector LPD： Low Profile detector MA： Metal Anode MICROTRON： Miniature Time-Of-Flight detector PS： Phosphor Screen RAE： Resistive Anode Encorder TOF： Time-Of-Flight detector |
| ③ 検出面サイズ（mm） | 円形： 18、25、40、75、120 長方形： 8.16×6.64、50×8、80×15、95×42、97×79、100×15 |
| ④ チャンネルピッチ/ポア径（μm） | 3/2、6/5、10/8、12/10、32/25 |
| ⑤ バイアス角（°） | 0、5、8、12、19 |
| ⑥ MCPクオリティー | D（Detection Quality） TOF 質量分析、残留ガス分析、ノンイメージング検出など I（Imaging Quality） イメージング検出、位置検出器、ESCA、2次イオン質量分析など P（Premium Quality） 精密な画像質を要求される超精密イメージング、電子画像用途など |
| ⑦ アスペクト比（L/D） | 40：1、46：1、60：1 |
| ⑧ 形状 | 指定無し： Rimmed CH： Center Hole （ドーナツ状） WS： Wedge Shaped （台形） AS： Annular Sector （扇形） PB： Partial Border |
| ⑨ Extended Dynamic Range （EDR） |
指定無し： 標準仕様 EDR： ダイナミックレンジ50～100倍 |
| ⑩ コーティング | 指定無し： （Standard NiChrome） AU： Gold CSI： Cesium Iodide MgF2：Magnesium Fluoride MGO：Magnesium Oxide KBR： Potassium Bromide CUI： Copper Iodide |
| ⑪ オプション | 指定無し： 標準仕様 #ANODE： Multi metal anode #FM： Conflat Flange mount size （inch） FFM： Front Flange Mountable RFM： Rear Flange Mountable SFM： Side Flange Mountable CRT： Cartridge CT： CenterTabs FEESDTHRUS： Additional Feed Throughs HT： High Temperature IPB： InterPlate Bias KEYED： The hardware is keyed to eliminate one rotational degree of freedom P##： Type of Phosphor screen GRID： Grid NOGRID： No Grid NW100FM： Metric NW100 flange SMA： SubMinitature version A Connectors |
- 型番指定は、例えば APD 2 MA 18/ 12/10 /12 D 60:1 6.4CH EDR MGO P20となります。
フォスファーの種類
| Phosphor typE? |
Colour (Kelley Chart) |
Spectral Peak (Angstroms) |
Persistence | Decay to 10% Brightness |
Typical Applications |
|---|---|---|---|---|---|
| P1 | Yellowish Green | 5250 | Medium | 24msec | General Purpose Visual Display |
| P11 | Blue | 4400 | Medium Short | ～50μsec | Photographic Recording |
| P12 | Orange | 5900 | Long | 200msec | Low Frame Rate Displays & Radar |
| P16 | Bluish Purple | 3600 | Very Short | .12μsec | Fly spot scanners |
| P20 | Yellow green | 5600 | Medium Short | ～.2msec | Image Intensifiers/RHEED Screens |
| P28 | Yellow Green | 5500 | Long | ～.5sec | Long Persistence at low brightness |
| P43 | Yellowish Green | 5440 | Medium | 1.2msec | Image Intensifiers, X-ray detection |
| P47 | Purplish Blue | 4000 | Very Short | .060μsec | Fly Spot Scanners |
