製品概要
Andor Technologyの「X線CCD検出器」は、高感度・低ノイズの 高エネルギー検出器です。 検出するエネルギーの異なる直接検出タイプと間接検出タイプがあります。 直接検出タイプには窓がなく、ICF152フランジ等で取付けます。 間接タイプにはファイバーカップリングタイプとベリリウム入力窓＆フォスファーコートの モデルがあります。 CCDセンサーは分光に適した横長のタイプと、イメージに適した正方形タイプがあります。
新センサー
高感度な直接検出BNセンサーを更に感度増強をさせたBENセンサーが ラインアップに加わりました。これによりVUV～XUV領域では 更に高感度で検出が可能になりました。
素子数4096×4112、画素数1680万タイプのiKon XL ’SO’ 登場
X線用CCD検出器のDOタイプに大面積モデルのiKon XL ‘SO’が加わりました。 画素数は16メガピクセルと非常に広い視野範囲で測定することが可能で、ダイナミックレンジも最大18bit、量子井戸は350,000 e-と更にS/N比の高い測定が行えます。
3種類のカメラヘッド
- オープンフロントエンドのDOタイプ ( ICF152フランジ標準装備 )
- ファイバーカップリングのDFタイプ
- ベリリウム入力窓、フォスファーコートのDYタイプ
検出波長領域
特長
- 高感度 量子効率>90%＠1.8keV（直接検出型BN/BENセンサー）
- －100℃まで冷却可能（DOタイプ）
- 低ノイズ 0.00012e-/pixel/s (DO934P)
主な用途
- VUVおよびX線領域における分光、イメージング、時間分解測定
- プラズマ計測 ・シンチレーターを使った微弱光計測など
技術情報・応用例
Andor Technologyのウェブページには製品の技術情報や応用例が掲載されています。
https://andor.oxinst.com/learning/
X線測定用高感度冷却CCD検出器シリーズラインナップ仕様
DO型(ICF152フランジタイプ)仕様
| 型名 | DO920P | DO940P | DO934P | DO936N | |
|---|---|---|---|---|---|
| 窓タイプ | 窓無し(ICF152フランジ) | ||||
| 素子数 | 1024×255 | 2048×512 | 1024×1024 | 2048×2048 | |
| 素子サイズ | 26×26μm | 13.5×13.5μm | 13×13μm | 13.5×13.5μm | |
| 検出面積 | 26.6×6.7mm | 27.6×6.9mm | 13.3×13.3mm | 27.6×27.6mm | |
| 読出しノイズ (rms,代表値) |
4e- (@50 kHz) |
2.5e- (@50 kHz) |
18e- (@5 MHz) |
31.5e- (@5 MHz) |
|
| 最低冷却温度 (代表値) |
空冷 | -80℃ | |||
| 水冷 | -100℃ | ||||
| 暗電流 (e-/pixel/sec, 代表値) |
0.0001 (FI,@-100℃) |
0.0001 (FI,@-100℃) |
0.0001 (BN/BEN,@-100℃) |
0.0001 (FI,@-100℃) |
|
| ダイナミックレンジ | 16bit | ||||
| インターフェイス | USB2.0 | ||||
| センサータイプ | FI, BEN, BR-DD |
FI, BN, BEN | FI, BN, BEN, BR-DD |
||
- *暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。
DO型(ICF203フランジタイプ)仕様
| 型名 | iKon XL "SO" 230 | iKon XL "SO" 231 | |
|---|---|---|---|
| 窓タイプ | 窓無し(ICF-203) | ||
| 素子数 | 4096(H)×4108(V) | ||
| 素子サイズ | 15×15μm | ||
| 検出面積 | 61.4×61.7mm | ||
| 読出しノイズ(代表値) | 4.5e-@100kHz 8.5e-@1MHz 14.0e-@2MHz 23.0e-@4MHz |
2.1e-@100kHz 3.4e-@0.5MHz 4.6e-@1MHz 9.8e-@3MHz |
|
| 最低冷却温度 (代表値) |
空冷 | -60℃ | |
| 水冷 | -80℃ | ||
| 暗電流(e-/pixel/sec,代表値） | 0.0001@-80℃ | 0.006@-80℃ | |
| ダイナミックレンジ | 16bit または 18bit (100kHz、1MHz時は18bit) |
||
| インターフェイス | USB3.0 | ||
| センサータイプ | BN | BN,BR-DD | |
- *暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。
DY型(ベリリウム窓タイプ)仕様
| 型名 | DY920P | DY940P | DY934P | DY936N | |
|---|---|---|---|---|---|
| 窓タイプ | ベリリウム窓 | ||||
| 素子数 | 1024×255 | 2048×512 | 1024×1024 | 2048×2048 | |
| 素子サイズ | 26×26μm | 13.5×13.5μm | 13×13μm | 13.5×13.5μm | |
| 検出面積 | 26.6×6.7mm | 27.6×6.9mm | 13.3×13.3mm | 27.6×27.6mm | |
| 読出しノイズ (rms,代表値) |
4e- (@50 kHz) |
2.5e- (@50 kHz) |
18e- (@5 MHz) |
31.5e- (@5 MHz) |
|
| 最低冷却温度 (代表値) |
空冷 | -80℃ | -35℃ | ||
| 水冷 | -100℃ | -55℃ | |||
| 暗電流 (e-/pixel/sec, 代表値) |
0.0002 (FI,@-100℃) |
0.00003 (FI,@-100℃) |
0.00012 (FI,@-100℃) |
0.0175 (@-55℃) |
|
| センサータイプ | FI, BN, BR-DD | FI, BN | FI, BN, BR-DD | ||
- *暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。

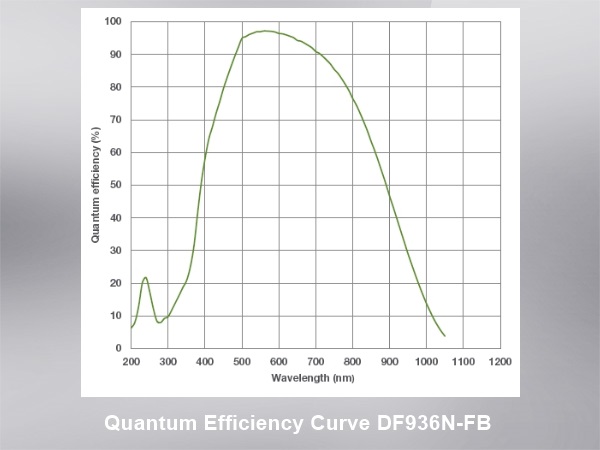

DH型(ファイバーカップリングタイプ)仕様
| 型名 | DF936N-FB |
|---|---|
| 有効素子数 | 2048×2048 |
| 素子サイズ | 13.5×13.5μm |
| 検出面積 | 27.6×27.6mm |
| 読出しノイズ (rms, 代表値) |
35e-(@5 MHz) |
| ADコンバーター速度 | 5MHz / 3MHz / 1MHz / 0.05MHz |
| 最低冷却温度 (代表値) |
-35℃ |
| 暗電流 (e-/pixel/sec, 代表値) |
0.09(@-35℃) |
| ファイバーカップリング | 1:1 |
| インターフェイス | USB2.0 |
| センサータイプ | FB |
- *暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。
