製品概要
iXonは科学計測用高感度CCDセンサーに電子増倍機能を搭載した Electron Multiplying CCD (EMCCD)カメラです。 －100℃電子冷却と1000倍ゲインによりフォトンカウンティングレベルの 微弱光イメージを56 fps以上（512×512素子）で取得していきます。 また、低速ADコンバータとCCDモードの切換えにより、 高S/N比で長時間露光測定を行うことも可能です。
青色・近紫外領域に最適化された超高感度EMCCDカメラ
iXon Ultra Blue
新たに、青色・近紫外領域に最適化された超高感度EMCCDカメラ、iXon Ultra Blueが登場いたしました。
iXon Ultra Blue は、青色・近紫外領域の測定に最適化された、最新の超高感度EMCCDカメラです。最も要求の厳しい低照度アプリケーション向けに設計されており、卓越した量子効果と単一光子感度を実現し、量子コンピューティングなどの革新的な研究に最適です。
特長
・青色・近紫外領域のQE改善：青色・近紫外領域の感度を最大化
・単一光子感度：トラッピングイオンを含む極めて微弱な信号を捕捉
・オーバークロック読み出し：クロップモードによる高速読出
・-100℃までのTE冷却：暗電流を低減し、超低ノイズを実現
・最小限のスプリアスノイズ：熱およびクロック誘起のチャージイベントを低減
・最小限のデータ遅延：リアルタイム処理を可能にするカメラリンク出力
・2 in 1の柔軟性：EMCCDによる高速化、長時間露光イメージング対応CCD
iXon Ultra Blueは、イオントラップ、冷却原子量子コンピューティング、半導体計測、その他高感度が求められるアプリケーションに最適なツールです。その精度、速度、そして柔軟性により、超低照度イメージングの可能性の限界を押し広げることができます。
EMCCDとは？
EMCCDはチップ上で電子増倍することで信号強度を高める画期的なCCDセンサーです。 通常のCCDでは光から変換された電子は読出し用のシフトレジスターを通り、 ADコンバータでそのままデジタル化されます。 一方EMCCDでは、シフトレジスターの後にゲインレジスタ―という機構を設けて 電子増倍を行います。 これにより従来のCCDでは長時間露光でなければ観察できない微弱光を、 電子増倍をかけることで短時間に検出することが可能になりました。
また、iXonはEMモードの他に通常のCCDモード(Conventional mode）を備えています。 長時間かけてよりS/N比を上げて測定する場合はCCDモードに 切り替えることもでき、汎用性の高いカメラとなっています。
フリンジ低減コーティングを施したBVFセンサーU
Vにも高感度なEX2センサー登場
背面照射型センサー(BIセンサー)で近赤外光を測定するとセンサー内のエタロン効果によってフリンジが発生し、イメージに縞模様が乗ってしまい、しばしば問題になります。 BIセンサーでフリンジを低減する場合はBR-DDが主流ですが、暗電流が多く長時間露光に不向きな問題点がありました。
新しいBVFセンサーは、高感度なBVセンサーにフリンジ低減コーティングを施したセンサーで、従来のBVセンサーと同じ性能で、かつフリンジが大幅に低減されています。
また、UV領域の感度がアップしたEX2センサーも新たに追加されました。
先進の機能
iXonには様々な先進機能が搭載されています。
- 実際の増幅率が設定できるReal Gain™
- 自動でEMゲインを補正するEMCAL™
- リアルタイムまたはポストプロセスでカウント値をエレクトロンまたはフォトン数に変換するCountConvert
- ノイズ原因となるCIC(Clock induced charge)をバックグラウンドデータから取り除くSpurious Noise Filter
- 観察範囲を制限してフレームレートを上げるCropped Sensor Mode など
特長
- 1000倍可変EMゲイン
- リアルゲインコントロール、ゲイン自動補正
- 高速なフレームレート
- 量子効率 >90%
- 電子冷却 -100℃
- 高ダイナミックレンジ 16bit / 14bit
- 低速ADCモードで低読み出しノイズ
主な用途
- 光格子時計開発用
- 細胞の蛍光観察
- 天体観測
- ボース・アインシュタイン凝縮の観察
- 様々な微弱光イメージのリアルタイム観察など
技術情報・応用例
Andor Technologyのウェブページには製品の技術情報や応用例が掲載されています。
https://andor.oxinst.com/learning/
用途にあわせた特注ソフトウェア
東京インスツルメンツではお客様の用途に最適なソフトウェアの開発をおこなっております。
下記は特注ソフトウェアの一例です。ご相談ください。
デュアル検出器データ表示ソフトウェア
Andor TechnologyのEMCCD検出器(iXon)を2台使用して、2波長同時計測、2アングルの同時計測
Camera Windowsオプション対応
測定波長域により、CCD検出器の窓材を感度のあるものへ変更が可能です。
Camera Window Selector - Andor
iXon Ultra 仕様
| 型名 | DU888U3-CS0 | DU897U-CS0 | |
|---|---|---|---|
| 素子数 | 1024 × 1024 | 512 × 512 | |
| 素子サイズ | 13 × 13 μm | 16 × 16 μm | |
| 受光面積 | 13.3 × 13.3 mm | 8.2 × 8.2 mm | |
| ADコンバーター速度 | EM | 30 MHz / 20 MHz / 10 MHz / 1 MHz |
17 MHz / 10 MHz / 5 MHz / 1 MHz |
| CV | 1 MHz / 0.1 MHz | 3 MHz / 1 MHz / 0.08 MHz |
|
| 読出しノイズ （@10 MHz,代表値） |
130e- （＠30 MHz） <1e- （EM on） |
89e- （＠17 MHz） <1e- （EM on） |
|
| 最低冷却温度 （代表値） |
空冷 | - 80 ℃ （- 60 ℃ @30 MHz） |
- 80 ℃ |
| 水冷 | - 95 ℃ （ - 75℃@30MHz） |
- 100 ℃ | |
| 暗電流 （e-/pixel/sec, 代表値） |
0.00025 （@ - 80 ℃） |
0.0003 （@ - 80 ℃） |
|
| ダイナミックレンジ | 16 bit | ||
| EMゲイン | 1 〜 1000 times | ||
| フレームレート | 26 frame / sec | 56 frame / sec | |
| EMCCD-amplified background events （events/pixel） （@1000倍ゲイン& - 85 ℃） |
0.005 | 0.0018 | |
| インターフェイス | USB3.0 | USB2.0 | |
| センサータイプ | #BV,BVF,UVB,#EX,EXF, BB | ||
- ＊量子効率、暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。
量子効率曲線
iXon Ultra Blue 仕様
| 型名 | DU-897U-CS0 | DU-888U3-CS0 | |
|---|---|---|---|
| 素子数 | 506 × 506 | 1018 × 1018 | |
| 素子サイズ | 16 × 16μm | 13 × 13 μm | |
| 受光面積 | 8.2 × 8.2 mm | 13.3 × 13.3 mm | |
| ADコンバーター速度 | EM | 17 MHz / 15 MHz / 10 MHz / 1 MHz |
30 MHz / 20 MHz / 10 MHz / 1 MHz |
| CV | 3 MHz / 1 MHz / 0.08 MHz |
1 MHz / 0.1 MHz | |
| 読出しノイズ （@10 MHz,代表値） |
89e- （＠17 MHz） <1e- （EM on） |
130e- （＠30 MHz） <1e- （EM on） |
|
| 最低冷却温度 （代表値） |
空冷 | - 80 ℃ |
- 80 ℃ （ - 60 ℃@30 MHz） |
| 水冷 | - 95 ℃ |
- 100 ℃ （ - 75 ℃@30 MHz） |
|
| 暗電流 （e-/pixel/sec, 代表値） |
0.0003 （@ - 80 ℃） |
0.00025 （@ - 80 ℃） |
|
| ダイナミックレンジ | 16 bit | ||
| EMゲイン | 1 〜 1000 times | ||
| フレームレート | 56 frame/sec | 26 frame/sec | |
| EMCCD-amplified background events （events/pixel） （@1000倍ゲイン& - 85 ℃） |
0.0018 | 0.005 | |
| インターフェイス | USB2.0 | USB3.0 | |
| センサータイプ | NBB,BV | ||
- ＊量子効率、暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。

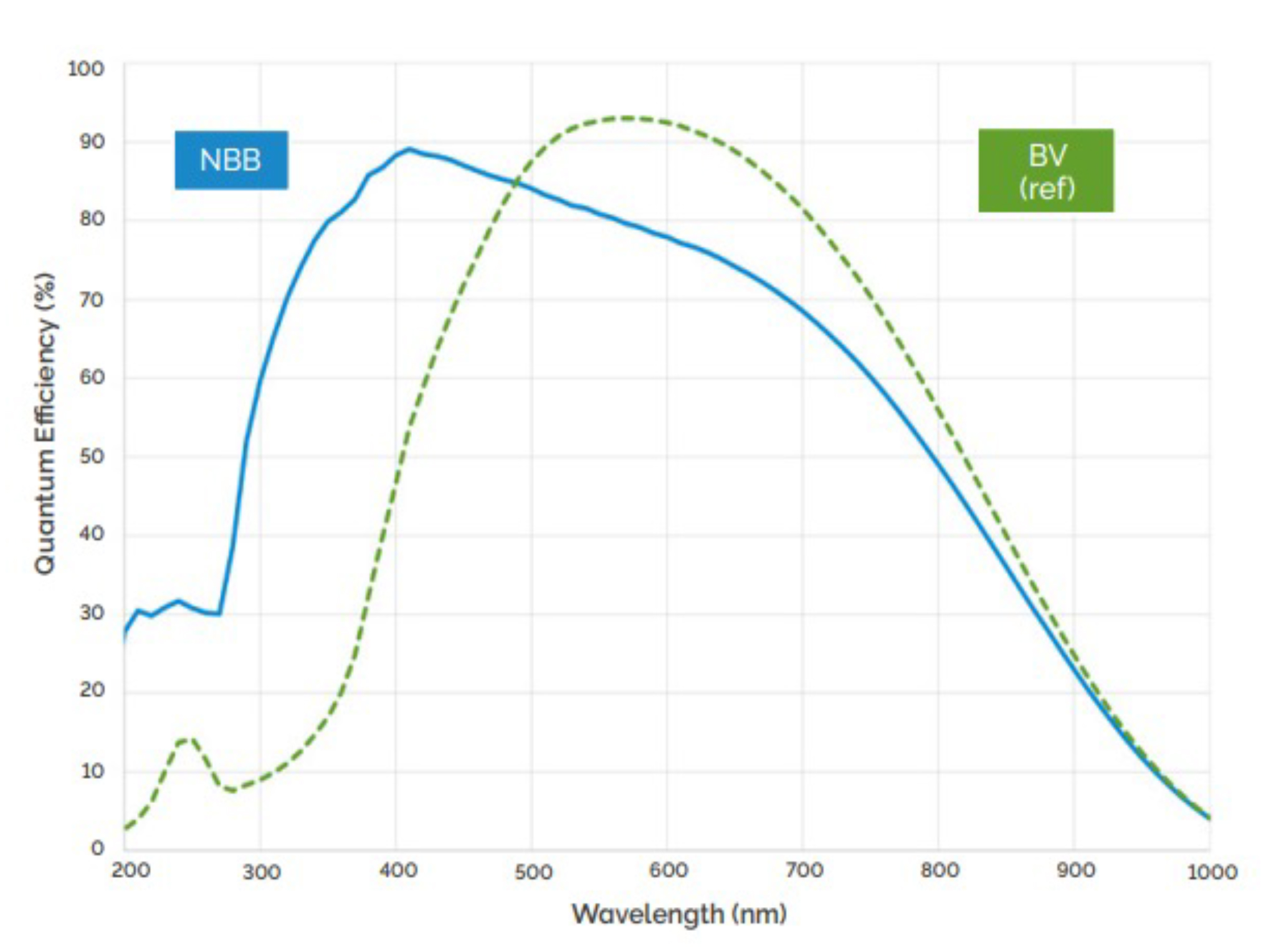

量子効率曲線
ダウンロードしたPDFファイルをご覧になるには、Adobe Acrobat Readerが必要です。左記のバナーより、ソフトウェア（無料）をダウンロード・インストールして下さい。
| 更新日 | 更新内容 | サイズ | ダウンロード |
|---|
製品に関するご質問・ご相談
-
EMCCDと通常のCCDの違いは何ですか
EMCCDはセンサー上で電子増倍できるEMモードと、通常のCCDモードを切り換えて使用できます。EMCCDは微弱光イメージをビデオレートで観察する場合に威力を発揮します。 -
同じく信号を増幅するICCDとの違いは何ですか
ICCDはCCDセンサーの前段に置かれたイメージインテンシファイア(I.I.)で増幅するのに対して、EMCCDはCCDセンサーで検出した信号を増幅します。ICCDの信号増幅はEMCCDと比較してノイズが多く、また、I.I.の空間分解能はCCDと比較して悪いため画像が若干ぼけます。約ミリ秒以上の露光時間で測定する場合はiXonが適しています。一方、ICCDはナノ秒でゲーティングができるので瞬間現象の測定で必須となります。 -
冷却用のチラーは必要ですか。また、チラー選定の注意点はありますか
できる限り暗電流を抑えたい場合はチラーの使用を推奨しています。チラー使用時は冷却水温度が低すぎるとカメラ本体が結露してしまう可能性があります。おおよそ室温程度(20～25度)の水温を推奨しています。詳細はお問い合わせください。
