チャンネルトロン
高ゲイン2次電子増倍管(電子、イオン、高エネルギーフォトンの検出)

GL02 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料

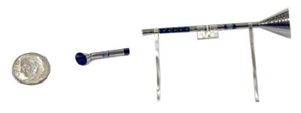

チャンネルトロン チャンネルトロン

製品概要

PHOTONIS社のチャンネルトロンは電子、イオン、高エネルギーフォトンを直接検出し、増幅した信号を出力する2次電子増倍管です。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命を実現しています。独自のSpiraltron技術(入射チャンネルが6か所あり、らせん状に組込まれています)により低真空での使用も可能なモデルも有ります(4200、5900シリーズ)。 データ出力は微弱光計測に適したパルスカウンティングモードと信号量をそのまま計測するアナログモードがあります。

PHOTONIS社について

旧BURLE、旧GALILEOブランド時代から40年以上の信頼と実績を誇るチャンネルトロン・MCPメーカーです。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命のチャンネルトロン・MCPを生産しています。素材開発から製品設計、製造、検査まで工場にて一貫生産され、宇宙軍事用、産業用機器、科学研究用として圧倒的多数の装置メーカーに採用されています。

Spiraltron™

Spiraltron™検出器は受光面部分に6個の独立したチャンネルが配置されたチャンネルトロンです。この配置により、シングルチャンネルのものと比べて6倍検出効率が上がります。さらに、このチャンネル同士が中心を軸にらせん状に絡むことで、残留気体分子からのイオンフィードバックを減少させます。この結果、検出器の寿命とダイナミックレンジが劇的に向上します。

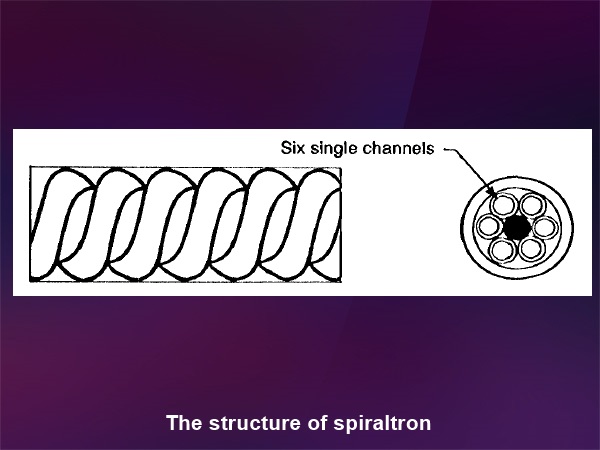

Spiraltron(4200シリーズ) Spiraltron構造

Spiraltron(4200シリーズ)と構造

MAGNUM(5900シリーズ)

MAGNUM(5900シリーズ)

4000/4200、4800シリーズカウントレート

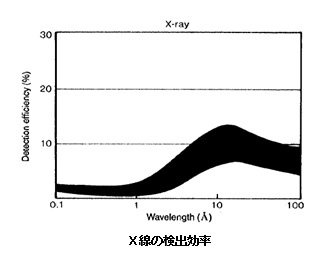

X線の検出効率
電子の検出効率

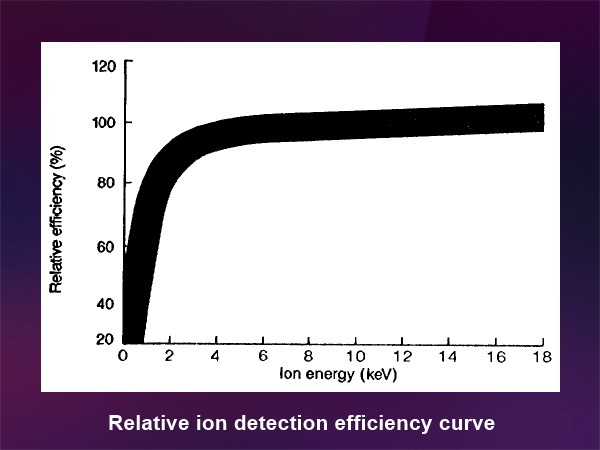

イオンの検出効率
VUV光の検出効率

特長

・電子、イオン、高エネルギーフォトンの検出
・高ゲイン(1×10E+6  1×10E-8)
・微弱光計測に適したパルスカウンティングモード、信号量をそのまま出力するアナログモード
・Spiraltron 技術により低真空での使用可能(4200シリーズ、5900MAGNUMシリーズ)
・(Spiraltron: 1×10E-5 Torr、 Megaspiraltron: 1×10E-3 Torr)
・独自の高温ガラス処理とコーティング技術による高ゲイン&ダークカウント
・用途やサイズによる豊富なセレクション

原理

チャンネルトロン原理図 ①加速された検出対象物がチャンネルトロンの壁面に当たり、複数個の2次電子を放出する。
②放出された2次電子がバイアスによりチャンネル奥に加速され、チャンネルトロン壁面に当たるたびに複数個の2次電子を放出することにより電子を増幅。
③増幅された電子を電流値として検出。

チャンネルトロン仕様

モデル名 出力モード 備考
4000シリーズ
4100シリーズ
パルス、
アナログ&パルスカウンティング
低消費電流用の検出器
4200シリーズ アナログ 入射チャンネルが6か所あり、螺旋状に作られています。
(Spiraltron™ Technology)
低真空度での使用が可能です。 (1×10-1〜10-3 Pa)
4700シリーズ アナログ アナログの高パフォーマンスタイプ
4800シリーズ パルス、
アナログ&パルスカウンティング
4000シリーズと比べてバイアス電流が1桁高く、
その分ダイナミックレンジを大きくとれます。
高カウントレートタイプ
5700シリーズ アナログ -
7000シリーズ パルスカウンティング -
5900シリーズ
(MAGNUM™)
アナログ、パルス、
アナログ&パルスカウンティング
Spiraltron™ Technology搭載
長寿命、高リニアリティ
  • 詳細資料については、スペックシートがありますのでご希望の方はお知らせください。
    また、関連資料のハンドブックもどうぞご参照ください。
