DG535型デジタル遅延パルス発生器

タイミング制御に関するある揺る問題を一発解決、タイミング制御のエキスパート

Demo

メーカー名

Stanford Research Systems

お問い合わせNO: SR02

製品一覧を確認する＞

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・
関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNoSR02を
お伝えください。

本社

03-3686-4711

受付時間：9:00〜17:30

大阪

06-6393-7411

受付時間：9:00〜17:30

製品概要製品仕様カタログ・関連資料

製品概要

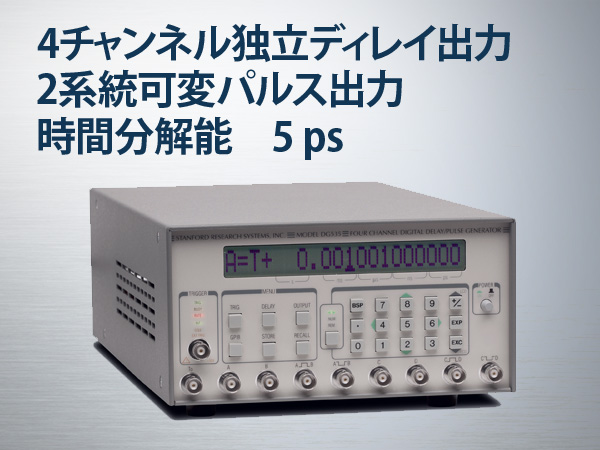

DG535型デジタル遅延パルス発生器（デジタルディレイジェネレータ）は非常に高精度な4チャンネル遅延出力及び2系統パルス出力を備えた遅延パルス発生器です。5 psの時間分解能を持ち、トリガー出力のジッターは50 ps以下です。高精度、ワイドレンジ、低ジッターのDG535はタイミング制御（複数の機器の同期）を必要とする様々なアプリケーションに対応します。

特長

4チャンネル独立ディレイ出力
2系統可変パルス出力
時間分解能　5 ps
50 ps rms ジッター
ディレイ出力5 ps ～ 1000 s
1 MHzトリガーレート (最大)
GPIBインターフェイス標準装備
± 32 V出力、100 ps立上り/立下り (オプション)

用途

パルスレーザー、ボックスカー積分器などの外部同期が必要な機器のトリガー信号源

ソフトウェア

ソフトウェアは以下よりダンロードいただけます

【2009/05/01更新】DG535用 LabVIEWドライバ (Version 7用) : SR02_soft02_ja.zip（dir.mnu / srdg535.llb / 172KB）
【2008/07/01更新】DG535用 LabVIEWドライバ (Version 6用) : SR02_soft01_ja.zip（dir.mnu / srdg535.llb / 172KB）

製品仕様

DG535型デジタル遅延パルス発生器　仕様

ディレイ
チャンネル	4チャンネル独立遅延出力
レンジ	0～999.999,999,999,995 s
分解能（ps）	5
確度	1500 ps＋タイムベースエラー×ディレイ
タイムベース（ppm）	25（標準） 1（Op.03）
rmsジッタ	T0→各Ch. 外部トリガー→各Ch.	＜50 ps＋ディレイ×10^-8 ＜60 ps＋ディレイ×10^-8
トリガーディレイ（ns、代表値）	85（外部トリガー～T0出力）
外部トリガー
レート	DC～1 / （1 μs＋最長ディレイ）
しきい値（Vdc）	±2.56
スロープ	立上りまたは立下り
インピーダンス	1 MΩ＋40 pFまたは50 Ω
内部発振器
レート	シングルショット、0.001 Hz～1.000 MHz、ライン
分解能	4桁、10 Hz以下: 0.001 Hz
確度	タイムベースと同じ
ジッタ	1：10,000
Settling	＜2 sec
バーストモード	2～32766パルス / バーストトリガーピリオドの整数倍（4～32767）
出力
負荷	50 Ωまたはハイインピーダンス
立上がり（ns）	3（代表値）
スルーレート（V/ns）	1
オーバーシュート	＜100 mV＋パルス振幅の10％
出力レベル	TTL ECL NIM VAR	0～4 Vdc, normal or inverted －1.8 to～0.8 Vdc, normal or inverted －0.8～0.0 Vdc, normal or inverted 可変オフセットおよび振幅－3～＋4 Vdc10 mV刻み、最大遷移4 V
確度	50 mV＋パルス振幅の3％
Op. 02出力	T0, A～Dのフロントパネル出力×8の振幅、パルス幅1 us
オプション

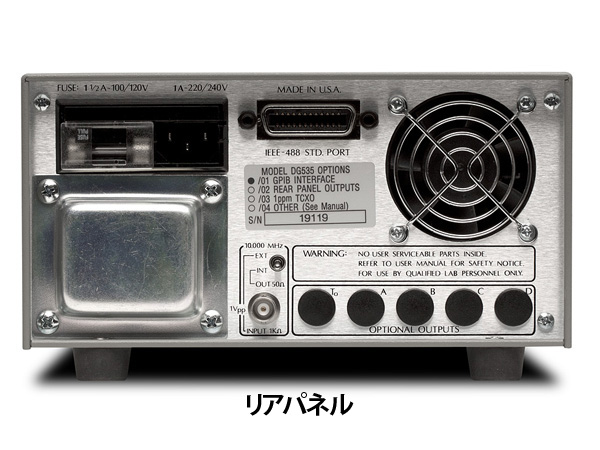

O535-02	±32 V出力（リアパネル）
O535-03	1 ppm TCXOタイムベース

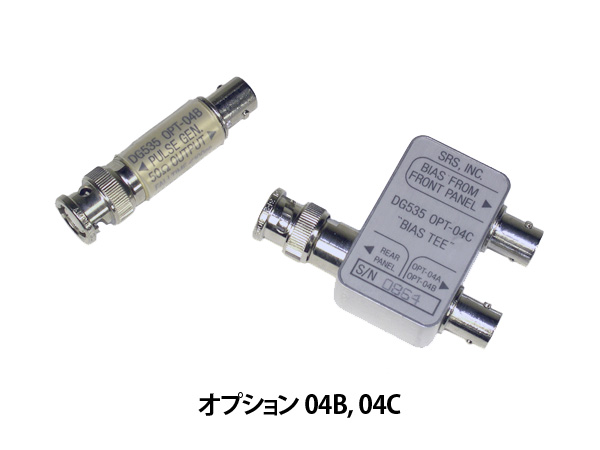

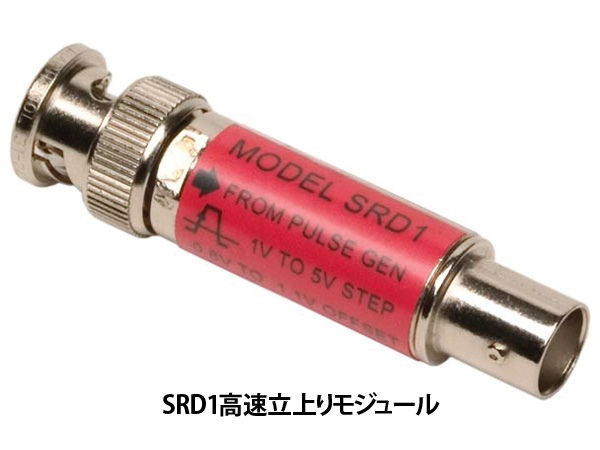

SRD1	100 ps高速立上りモジュール
O535-04B	100 ps高速立下りモジュール
O535-04C	BIASティー
O535-05	ラックマウントキット
O535-06	トリガーインヒビット入力
