製品概要
近赤外領域においてクリアで明るい画像を提供するために精密に作られた大口径のイメージスペース・テレセントリックレンズです。厳選されたガラスに施された広帯域反射防止コーティングにより、1.0 ～ 2.9 μmの領域で高いスループットと低収差のイメージングを実現しています。
トランスレーショナルフォーカスにより、フォーカシング時の安定性に優れています。堅牢な構造で、工業用途やフィールドワークに適しています。

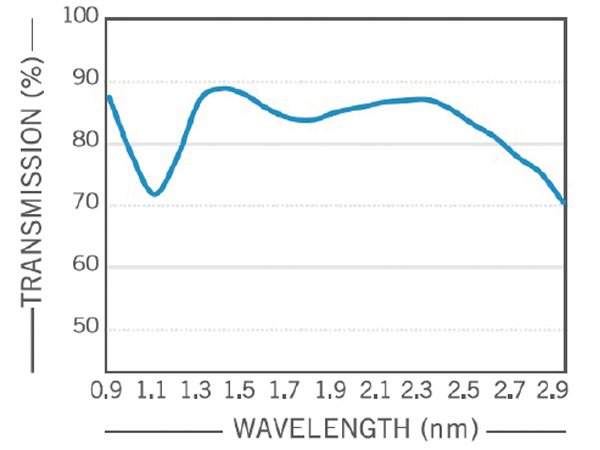

HypIRia 25 透過曲線図

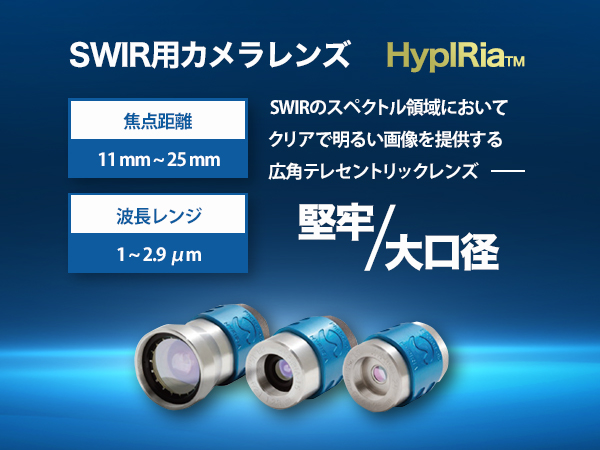

SWIR用カメラレンズ HypIRia
SWIRのスペクトル領域において、クリアで明るい画像を提供する広角テレセントリックレンズ
メーカー名
Photon etc
- お問い合わせNO
- PH09
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・
関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お電話での
お問い合わせはこちら
お問い合わせNoPH09を
お伝えください。
本社
受付時間：9:00〜17:30
大阪
受付時間：9:00〜17:30
製品仕様
SWIR用カメラレンズ HypIRia™ 仕様
| 型名 | HypIRia 11 | HypIRia 15 | HypIRia 25 |
|---|---|---|---|
| 焦点距離 (mm) | 11 | 15 | 25 |
| 波長レンジ | 1～2.9μm | ||
| イメージサイズ(mm) | 12.3 | ||
| ワーキングディスタンス(mm) | 300～無限遠 | ||
| 視野角(°) | 60.4 | 44.6 | 27.6 |
| FOV（対角、1m WD）(mm) | 1164 | 820 | 491 |
| MTF-50(センサー上） (lp/mm) | 19 | 21 | 25 |
| フィルター取付用ネジ規格 | M45 x 0.5 | 1.035-40 UNS-2A | |
| マウント | Cマウント | ||
| サイズ (mm) | 56 x 56 x 91 | 55 x 48 x 70 | 55 x 48 x 60 |
