高感度・高解像度ハイスピードカメラ pco.dimax 3.6 ST

pco.dimax シリーズの最上位機種が登場。360万画素を最大2166 fpsの速度で撮影可能！

メーカー名

PCO(Excelitas PCO GmbH)

お問い合わせNO: PC17

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・
関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNoPC17を
お伝えください。

本社

03-3686-4711

受付時間：9:00〜17:30

大阪

06-6393-7411

受付時間：9:00〜17:30

製品概要製品仕様カタログ・関連資料

製品概要

当製品は、1984 × 1808（3.6メガピクセル）の高解像度と、最大2166 fpsの超高速撮影性能を備えたハイスピードCMOSカメラです。
11 µmの大型画素により優れた感度を実現し、Camera Link HS インタフェースによるリアルタイム高速データ転送にも対応しています。航空宇宙、自動車試験、燃焼解析、流体力学研究など、最先端の高速イメージングアプリケーション向けに設計された高性能カメラです。
また、ダブルシャッター（Double Shutter）機能により、最短250 nsのフレーム間隔で2枚の画像を取得でき、PIV（粒子画像流速計測）にも最適です。

特長

画素数 : 1984 × 1808（3.6 MP）
フルフレームレート : 2166 fps
画素サイズ : 11.0 × 11.0 μm
感度波長範囲 : 340 ～ 1100 nm
最大量子効率 : 64 % @ 500 nm
ダイナミックレンジ : 60 dB
A/D変換 : 10 bit
ダブルシャッターモデルの最短フレーム間隔 : 250 ns
インターフェイス : Camera Link HS FOL（8×10G Fiber）

用途・アプリケーション

PIV（粒子画像流速測定法）
PTV（粒子追跡流速測定法)
燃焼解析
自動車エアバッグ試験
弾道解析
レーザー溶接評価
材料開発
工業生産ライン解析
品質保証および検査

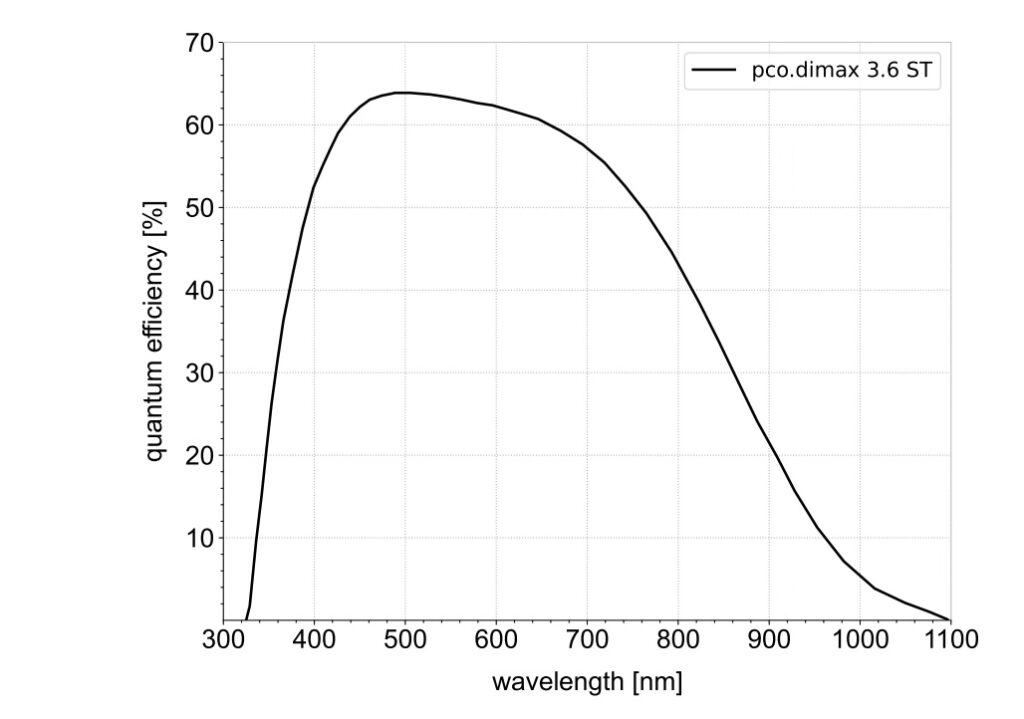

センサー量子効率曲線

製品仕様

	pco.dimax 3.6 DS ST CLHS	pco.dimax 3.6 ST CLHS
センサー	CMOS	CMOS
画素数	1984 × 1808	1984 × 1808
画素サイズ	11.0 × 11.0 μm	11.0 × 11.0 μm
センサーサイズ	21.8 × 19.8 mm	21.8 × 19.8 mm
シャッターモード	グローバルシャッター（GS）ダブルシャッター（DS）	グローバルシャッター（GS）
最大フレームレート	2166 fps（GS）1085 fps（DS）	2166 fps
読み出しノイズ	< 65 e⁻ rms（Low Gain）< 12 e⁻ rms（High Gain）	< 65 e⁻ rms（Low Gain）< 12 e⁻ rms（High Gain）
暗電流	< 1000 e⁻/pixel/s（Low Gain）@ +35 ℃< 150 e⁻/pixel/s（High Gain）@ +35 ℃	< 1000 e⁻/pixel/s（Low Gain）@ +35 ℃< 150 e⁻/pixel/s（High Gain）@ +35 ℃
感度波長範囲	340 ～ 1100 nm	340 ～ 1100 nm
量子効率（最大）	64 % @ 500 nm	64 % @ 500 nm
ダイナミックレンジ（シーン内）	60 dB（Low Gain）58 dB（High Gain）	60 dB（Low Gain）58 dB（High Gain）
ダイナミックレンジ A/D	10 bit	10 bit
インターフェイス	Camera Link HS FOL（8 × 10G Fiber）	Camera Link HS FOL（8 × 10G Fiber）
レンズマウント	Cマウント、Fマウント	Cマウント、Fマウント
冷却方式	強制空冷（液冷オプション）	強制空冷（液冷オプション）
寸法	145 × 145 × 160 mm	145 × 145 × 160 mm
重量	4.5 kg	4.5 kg
