摩耗・耐久性評価装置 ABREX

人の指先を再現した環境下で、材料表面の摩耗と耐久性を試験する製品

  • Demo

メーカー名

INNOWEP GmbH

お問い合わせNO
IW01

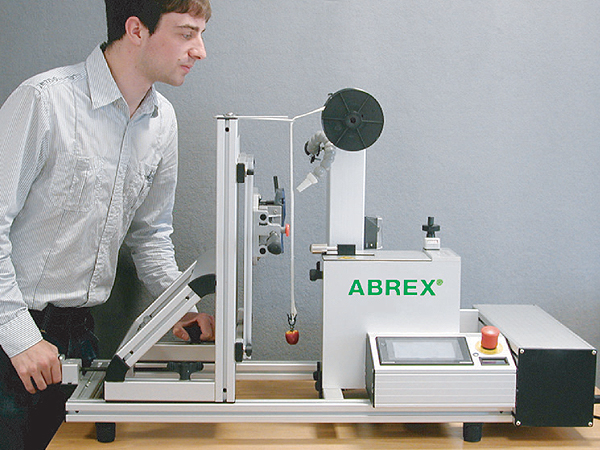

摩耗・耐久性評価装置 ABREX 画像1

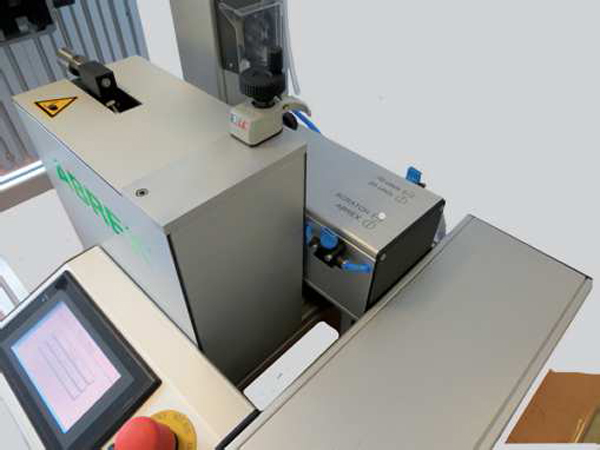

摩耗・耐久性評価装置 ABREX 画像2

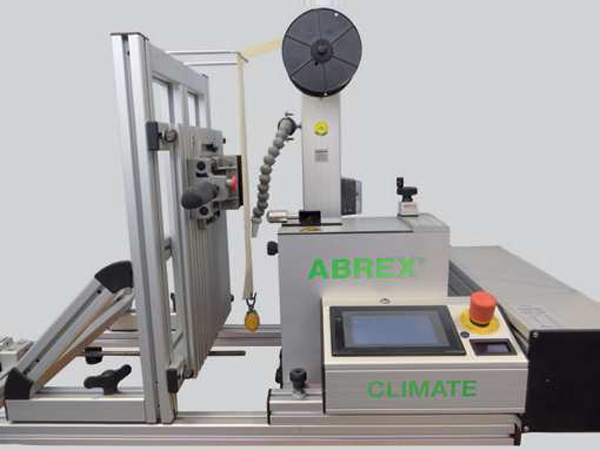

摩耗・耐久性評価装置 ABREX 画像3
摩耗・耐久性評価装置 ABREX 画像1
摩耗・耐久性評価装置 ABREX 画像2
摩耗・耐久性評価装置 ABREX 画像3

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNoIW01を
お伝えください。

本社

電話アイコン

03-3686-4711

受付時間：9:00〜17:30

大阪

電話アイコン

06-6393-7411

受付時間：9:00〜17:30

製品概要 製品仕様 カタログ・関連資料

摩耗・耐久性評価装置 ABREX® 概要

“摩耗・耐久性評価装置 ABREX” は、人の指先を再現した環境下で材料表面の摩耗と耐久性を評価する装置です。
本装置 は、DIN EN 60068-2-70、IEC 68-2-70、JIS C 60068-2-70 の規格に準拠した試験方法を実施しています。
その他にBMW、Daimler、Ford、PSA、EWIMA、ASD-STAN の規格にも対応します。

特長

  • 荷重 1～20N
  • 走査範囲 4～40mm
  • 走査回数 1～1000万回
  • 走査速度 6cm/s（標準モデル)、20cm/s、70cm/s(高速モデル)
  • DIN EN 60068-2-70、IEC-68-2-70 / JIS C 60068-2-70、
    BMW / EWIMAなどの各種規格に準拠

関連動画

製品紹介動画（日本語）

摩耗に対する耐性試験①

摩耗に対する耐性試験②

評価方法について

評価方法、タッチ、スワイプ、ズーム

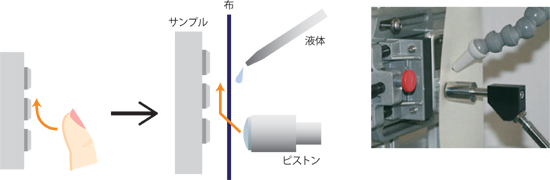

「Touch-タッチ-」をクローズアップ
摩耗・耐久性試験機 ABREX は、ピストン、布、液体で人の指を再現しています。
ピストンは指先の圧力、布は指の表皮、液体は指先のウェットな状態を再現しています。

評価方法　タッチをクローズアップ

評価事例

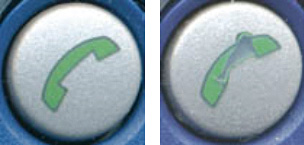

評価事例 携帯電話のキーパッド携帯電話のキーパッド
(左)評価前(右)評価後

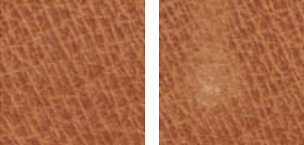

評価事例 革革
(左)評価前(右)評価後

ピストンの種類と評価用途について

ピストンの種類　爪による引っかき傷評価ピストンの種類　爪による引っかき傷評価爪による引っかき傷評価

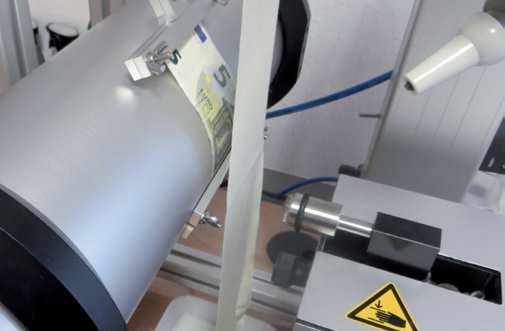

ピストンの種類　紙幣の耐久性紙幣の耐久性、防汚加工、しなり評価

ピストンの種類　指紋評価指紋評価
光沢面の指紋・汗・皮脂汚れ具合
拭き取れ具合評価

ピストンの種類　靴底の摩耗評価靴底の摩耗評価

ピストンの種類　ステアリングの摩耗評価ステアリングの摩耗評価

布の種類について

布 標準タイプ

標準タイプ
人の指による摩耗評価
DIN EN 600068-2-70/IEC
68-2-70規格に準拠

布 コットンバチスト

コットンバチスト(デニム)
ISO 105 D01規格に準拠

布 コットンローン

コットンローン
ISO 105 F09規格に準拠

布 ススによる材質の汚れ具合を評価

汚れ
ススによる材質の汚れ具合を評価
BMW GS 97034
様々な摩耗試験規格に準拠

布 高摩擦材料による摩耗評価

摩耗パッド(S-1000)
高摩擦材料による摩耗評価

布 スクラブテスト

摩耗パッド(スクラブテスト)
スコーリング(M44)による摩耗評価

布 ウールフェルト

ウールフェルト(H1)
様々な摩耗試験規格に準拠

布 ウールフェルト

皮脂による汚れ
様々な摩耗試験規格に準拠

リキッドの種類について

リキッドの種類、車

BMW、Daimler、VW、DIN、Jaguar、Peugeot
上記規格に準拠しています。

リキッドの種類、一般

ハンドクリーム、洗剤、スプレー、乳液、ローション、その他

製品仕様

摩耗・耐久性試験機 ABREX 仕様

型名 ABREX Standard ABREX-A ABREX-E ABREX-D
荷重 1N～20N
走査範囲 4mm～40mm
走査回数 1回～1000万回
走査速度 6±0.5cm/s 6±0.5cm/s*2 6±0.5cm/s
20±0.2cm/s*3
70±0.5cm/s*4		 6±0.5cm/s
20±0.2cm/s
動作温度 22℃(一般環境)
圧縮空気 4bar(0.4MPa)、75L/分、オイルフリー、ウォーターフリー

*1 ABREXモデルは、ABREX-AもしくはABREX-Eモデルにアップグレード可能です。
*2 ABREX-Aモデルは、Swipe mode(2Hz／20mm／5N)試験にも対応しております。
*3 引っかき試験(指の爪)
*4 靴底の摩耗試験

対応規格リスト(一部抜粋)

規格番号 詳細
IEC 68-2-70 Environmental testing – Part 2: Tests – Test Xb: Abrasion of markings and letterings caused by rubbing of fingers and hands-Abrex
DIN EN 60068-2-70 Environmental testing – Part 2: Tests – Test Xb: Abrasion of markings and letterings caused by rubbing of fingers and hands-Abrex
BMW GS97034-1 Surface test of motor vehicle interior materials – Manual abrasion test
BMW GS97034-2 Surface test of motor vehicle interior materials, Finger nail test
BMW GS97034-3 Surface test of motor vehicle interior materials – Shoe sole test
BMW GS97034-4 Surface test of motor vehicle interior materials – Color abrasion behaviour (Test procedure A: Abrex method)
BMW GS97034-5 Surface test of motor vehicle interior materials – Resistance to cleaning agents (Test procedure A: – Abrex method)
BMW GS97034-6 Surface test of motor vehicle interior materials, soiling behavior and cleaning ability (Test proce- dure A: Abrex method)
BMW AA-0471 Abrasion Resistance
BMW AA-P 296 Abrasion resistance (dry + test media acc. to GS 97045)
BMW PA-P 315 Abrasion Resistance (dry + test media according to BMW AA-P 077)
Daimler DBL 7384 For coated plastic parts used in the interior of vehicles.
Ford WSS-M2P188- A1/FLTM BN155-01/ Surface test of motor vehicle interior materials – Shoe sole test
GB-T 2423.53 Environmental testing – Part 2: Tests – Test Xb: Abrasion of markings and letterings caused by rubbing of fingers and hands
JIS C 60068-2-70 Environmental testing – Part 2: Tests – Test Xb: Abrasion of markings and letterings caused by rubbing of fingers and hands
PSA D24 5020 Coatings for decorative interior plastic compo- nents – Abrasion resistance – Abrex Test Method
Renault Abrasion Resistance using the ABREX Test Equipment
EWIMA Abrasion Resistance using the ABREX Test Equipment
GSO 480.1.003 Abrasion test using the ABREX Test Equipment
GEBERIT (PA100134) Requirements for pad printing using the ABREX Test Equipment
ASD-STAN Interior and in-flight entertainment parts of aerospace:prEN 4860/prEN 4864

カタログ・関連資料

製品カタログ のアイコン

製品カタログ

表面分析機器-摩耗・摩擦・形状-カタログ

PDF(2 MB)

摩耗耐久性試験機 ABREX-クランプ　テストデータ

PDF(437 KB)

摩耗耐久性試験機 ABREX-キーボード　テストデータ

PDF(1 MB)

摩耗耐久性試験機 ABREX-革　テストデータ

PDF(903 KB)
