光部品 調芯試験実装装置 概要
光部品 調芯試験実装装置は、光半導体チップ、RGBモジュール、LDモジュール、平行光光源、レセプタクルモジュール、ピッグテイルファイバーモジュール、導波路、レンズなど、様々な光部品を調芯・試験・実装するシステムです。
企業向け製造装置、大学・研究向け試験装置を、お客様のご要望に合わせてカスタム設計製造いたします。YAGレーザー溶接、高精度手動/自動調芯機能、ビームプロファイラー、平行光源、上下昇降機能付オートコリレーター、温調ベース、コレットチャック、ファイバーホルダーなど、ご要望に合わせて、使い易く・作業時間を短縮する機能で設計いたします。
受託モジュール製造可能（有償）
ご指定のLD素子を支給頂き、試作モジュール製造も行っております。
（1個からの試作も可能）
- 部品構造など低コスト化に向けて技術的な相談に対応いたします。
- 少量～中規模生産では、標準部品を活用した低コスト提案が可能です。
- 生産は国内自社調芯溶接装置で行います。精密YAG溶接も承ります。
加工例
ピグテイル
青色LDモジュール
レセプタクルモジュール
合波・分波モジュール
多芯ファイバーユニット
特注モジュール実装
装置納入例・装置説明（一部）
光半導体チップバーRf特性 全自動検査装置
バタフライモジュール 全自動実装装置
光半導体Chip 全自動移載装置
光半導体デバイス 自動検査装置
多波長LD Module 調芯実装装置
RGB Module 調芯実装装置
高出力LDモジュール 調芯溶接装置
高出力ビーム調芯用FFP/NFPセンサ（上）
上下平行移動ステージ（奥）
光部品面合わせ エアースイベルステージ
表面実装光基板 自動調芯装置
Siフォトニクス導波路 6軸調芯ステージ
トポロジカルフォトニクスデバイス試験装置
Siフォトニクス導波路 調芯装置
ファイバーコリメーター融着装置
LDモジュール 自動調芯溶接装置

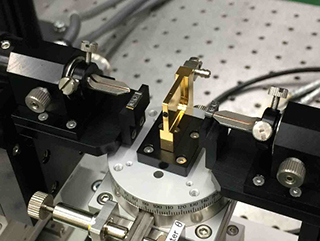

光モジュール 手動調芯溶接装置
光モジュール 自動調芯溶接装置
SHGレーザー 調芯実装装置
TOSA/ROSA自動調芯装置

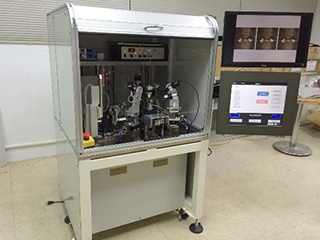

光部品 調芯試験実装装置の "TOSAモジュール量産用の自動調芯装置" は、フェルールステージ、センターステージ、フォトダイオードステージ、UVシリンジ、YAG溶接ヘッド架台、電装ボックス、架台、制御ソフトで構成されます。
新開発『プリズム画像高速調芯技術』を採用し、LDの高速調芯からYAG溶接、PD, APDのUV溶接までの全工程が約30秒で行えます。
BOSA TOSA ROSA モジュール 全自動実装装置
導波路デバイス自動調芯装置
導波路デバイス自動調芯装置PGAL1005は、入射側・出射側の調芯が必要な導波路型デバイスの調芯を高速に行う装置です。光導波路やスプリッタのような導波路型デバイスは、入射側の調芯に加え、導波路出射端-出射側マルチコアファイバの位置調整および傾き調整（アレイ方向調芯）が必須です。本装置は、プレサイスゲージ社の独自技術により、従来非常に複雑かつ面倒だったアレイ方向調芯が瞬時に行えます。導波路、スプリッタ、光スイッチデバイス等の高速実装に最適な装置です。
導波路光モジュール実装試験装置
