DC～1MHzのファイパフォーマンス電圧プリアンプ
メーカー名
Stanford Research Systems
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・
関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNoSR14を
お伝えください。
本社
受付時間：9:00〜17:30
大阪
受付時間：9:00〜17:30

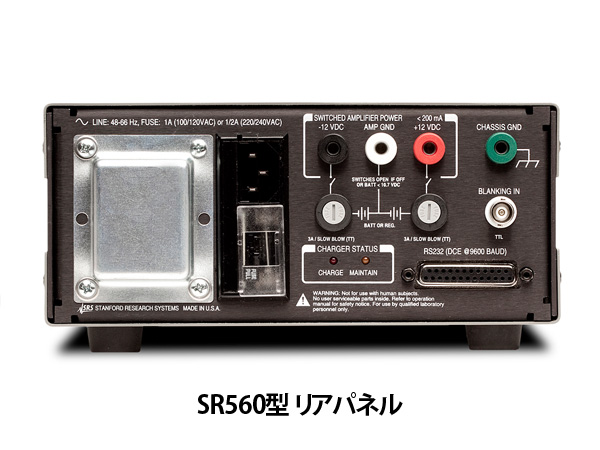

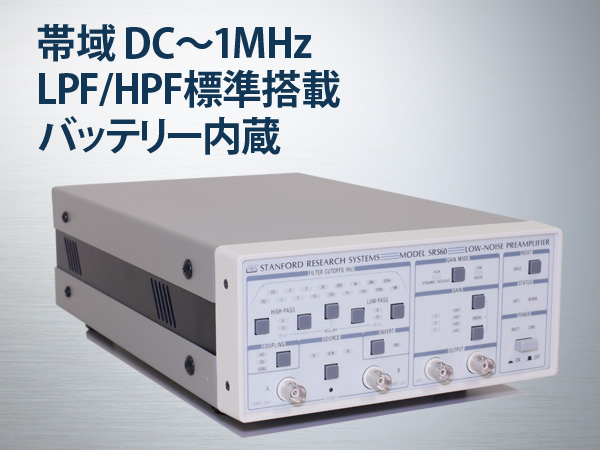

SR560型ローノイズ前置電圧増幅器はハイパフォーマンス、低ノイズのプリアンプです。入力ノイズはわずか4nV/√Hz、バンド幅は1 MHz、ゲインは50,000の本装置は幅広い用途に御使用いただけます。また、本体にバッテリーを内蔵しておりラインからの電源供給無しで動作させることが可能です。入力はA,B 2系統あり、差動入力も可能です。外部トリガー信号を入力することによりトグルおよびブランキングが可能です。
| 入力 | |
| 入力 | AC, DC結合 シングルエンド/差動入力 |
| 入力インピーダンス | 100MΩ+25pF |
| 最大入力 | 3Vpp |
| CMRR | DC～1kHz: 100 dB 1 kHz～1 MHz: オクターブあたり6dB減少 |

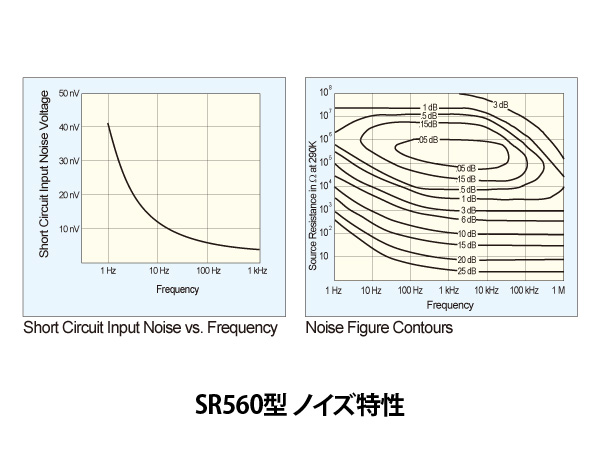

| ノイズ | 4 nV/√Hz @1kHz |
| ゲイン | 1～50,000 ±1% 1-2-5 シーケンス |
| 周波数応答 | ±0.5 dB to 1 MHz (small signal) gain up to 1000 ±0.2 dB to 300 kHz -3 dB @ 1 MHz @ 1 Vpp output |
| フィルタ | |
| 信号フィルタ | ローパス/ハイパスフィルタ (6 or 12dB/oct) 周波数範囲 0.03Hz～1MHz バンドパス フィルタ(6dB/oct)としても使用可能 |

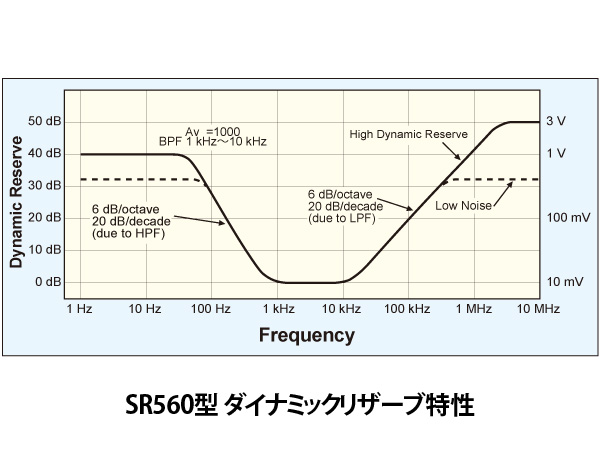

| ゲインアロケーション | High DR: フィルタ通過後に増幅 Low Noise: 信号増幅後、フィルタを通過 |
| 最大出力 | 10 Vpp into 50 or 600Ω |
| オプション | |
| O560RMS | シングルラックマウント |
| O560RMD | デュアルラックマウント |
| O560SB | スペアバッテリー |
