特注システム
簡易蛍光スペクトル/寿命測定システム
低価格で蛍光スペクトル＆燐光寿命測定が可能
プローブでのポータブル測定にも対応いたします
当社オリジナルの簡易蛍光測定システムは、LED光源と小型分光器（蛍光スペクトル測定）と高電子増倍管＋オシロスコープ（寿命測定）を組合せた、卓上型システムです。
プローブを使用したスポット測定や、自動ステージを組合せたマッピング測定など、ご要望に応じて最適なシステムを幅広くご提案致します。励起LED波長や特注ソフトウェアなど、お客様のご要望に合わせてご提案可能です。
特注システム納入実績例

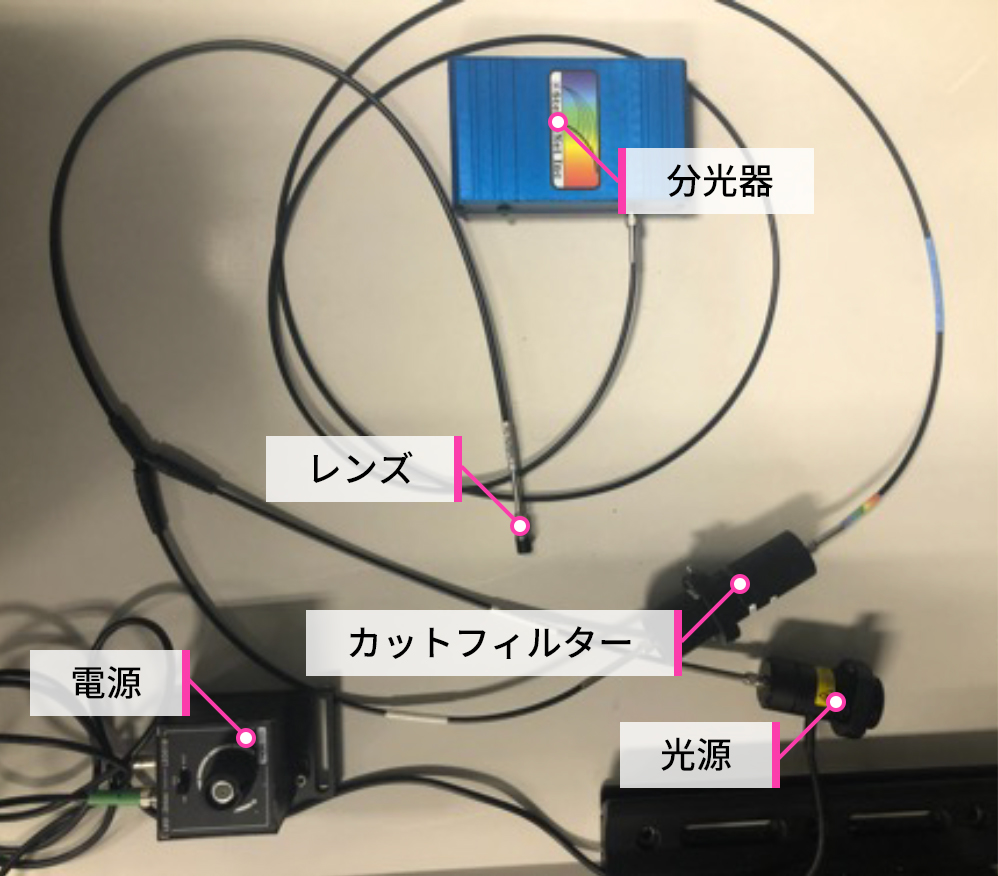

Y分岐ファイバーを用いた構成(蛍光スペクトル測定)

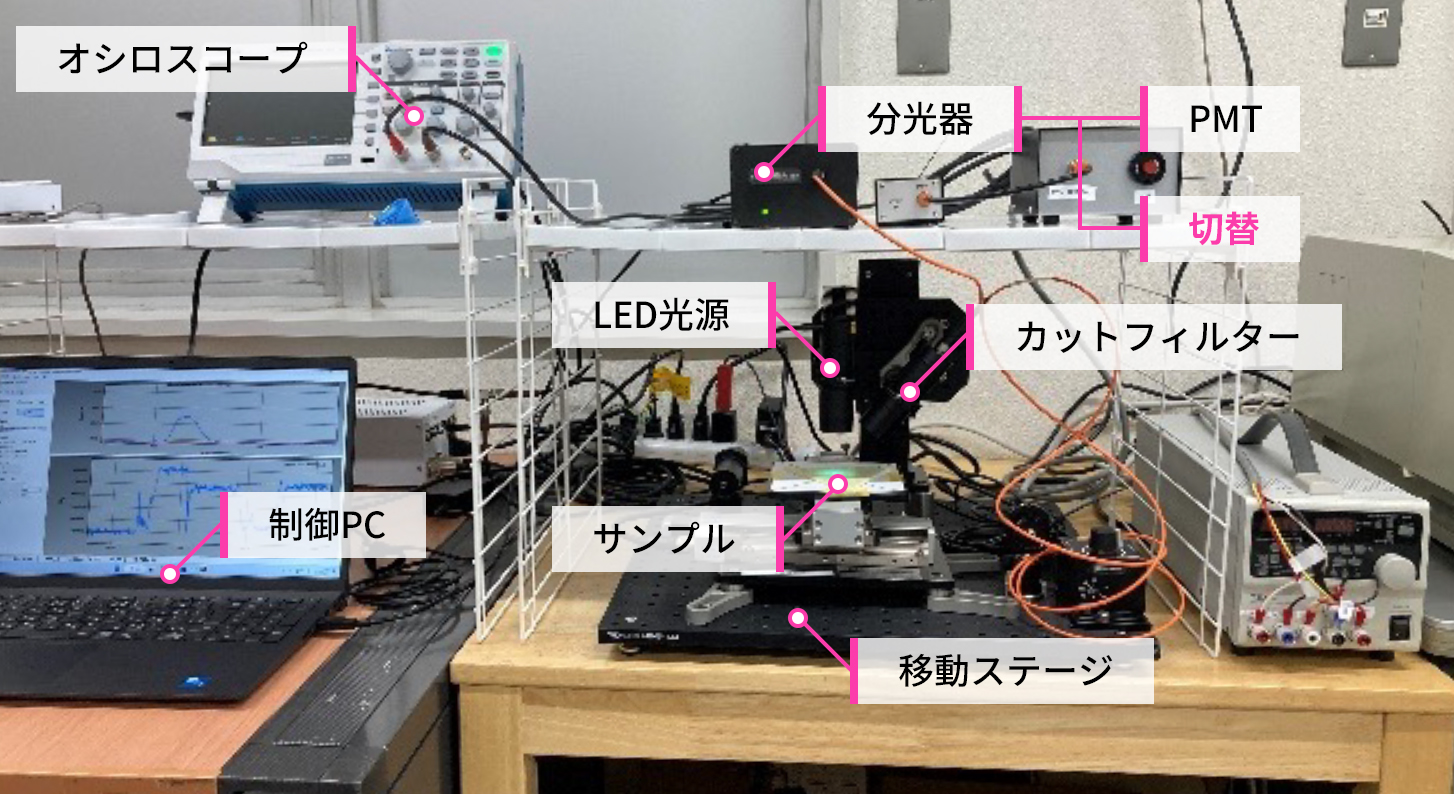

小型分光器(蛍光スペクトル測定) ＆
光電子増倍管＋オシロスコープ(燐光寿命測定構成)
製品概要

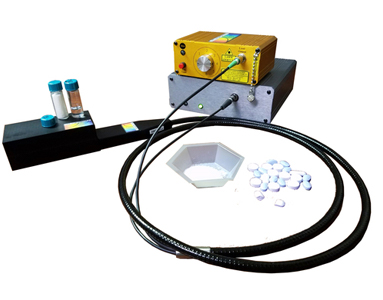

ポータブルラマン分光システム（Stellar Net社製）は、ファイバーマルチチャンネル小型分光器・小型レーザー・ラマンプローブの各モジュールを、光ファイバーで接続して構築するラマン分光システムです。各モジュールは小型設計なので、持ち運びができ、省スペースでのシステム構築が可能です。光ファイバーでモジュール同士を接続するだけで光学調整は不要、プローブ先端をサンプルに当てるだけでラマン測定ができます。
目的に合わせてシステムの励起波長を532／785／1064 nmから選択します。製品検査から研究教育まで、様々な目的に合わせて、比較的低価格でラマン分光システムを構築することができます。

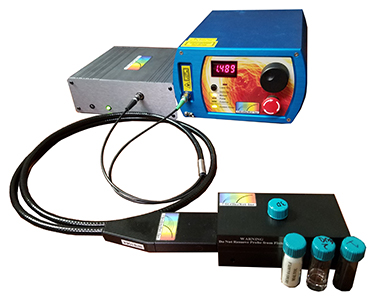

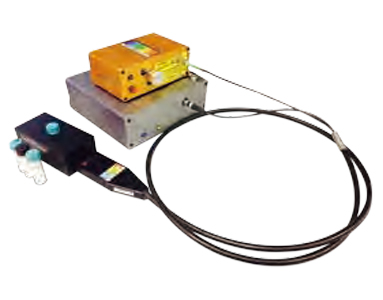

モジュール接続式

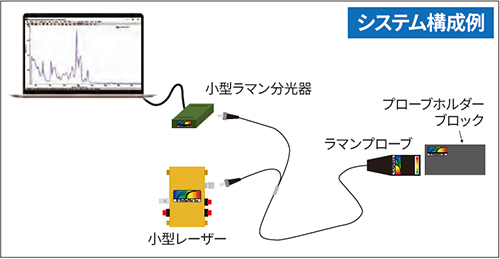

小型分光器・小型レーザー・ラマンプローブの各モジュールを、光ファイバーで接続してシステムを構築します。
小型分光器、小型レーザー、ラマンプローブ、プローブホルダー等のモジュール組合せ

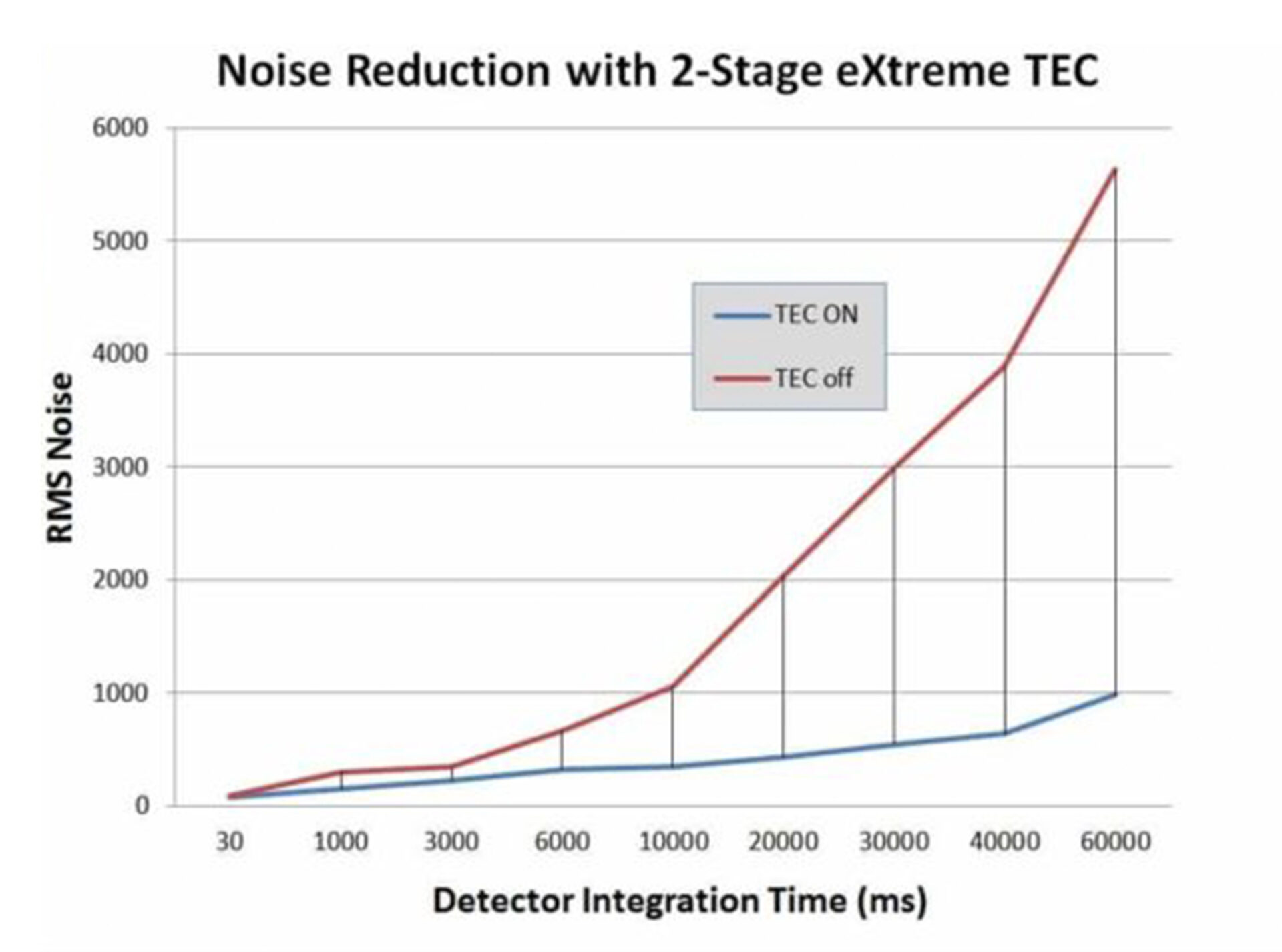

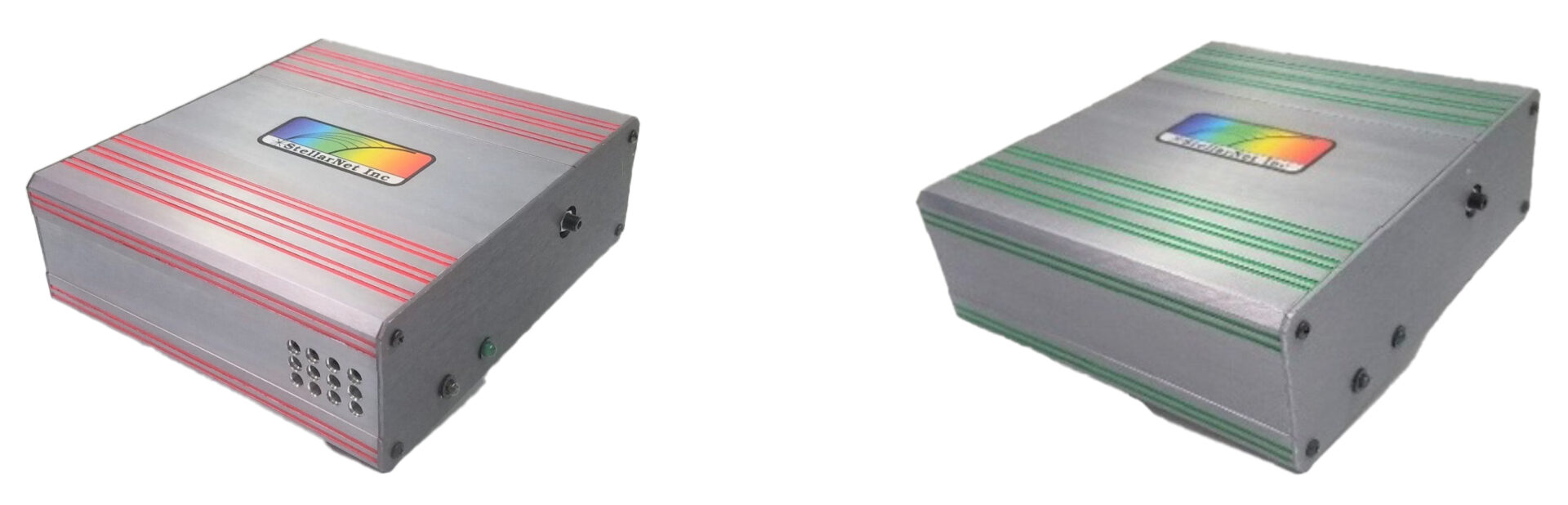

小型分光器には電子冷却機能付き
1段または2段電子冷却により、熱ノイズによる影響を抑えることができます。
用途・アプリケーション
- 研究教育
- 食品、製薬、化成品
- 品質管理、受入検査
- 工程管理
- 文化財、美術品調査
- 成分同定
ラインナップ
標準モデル
冷却機能付きコンパクトラマン用分光器
励起波長を532／785／1064 nmから選択
- 励起波長 532 nm ラマンセット（Raman-HR-TEC-532）
- 励起波長 785 nm ラマンセット（Raman-HR-TEC-785）
- 励起波長 1064 nm ラマンセット（Raman-HR-TEC-1064）
| 標準モデル | レーザー波長 （nm） |
波数範囲 （cm-1） |
波数分解能 （cm-1） |
1段階冷却 | 2段階冷却 （オプション） |
|---|---|---|---|---|---|
| Raman-HR- TEC-532 |
532 | 200 〜 3,100 | 5 | ◯ – 15℃ |
◯ – 30℃ |
| Raman-ER- TEC-532 |
532 | 200 〜 5,250 | 9 | ◯ – 15℃ |
◯ – 30℃ |
| Raman-HR- TEC-785 |
785 | 200 〜 2,750 | 4 | ◯ – 15℃ |
◯ – 30℃ |
| Raman-SR- 785 |
785 | 200 〜 3,200 | 8 | ✕ | ✕ |
| Raman-HR- TEC-1064 |
1064 | 200 〜 2,250 | 11 | ✕ | ◯ – 30℃ |
HYPER-Nova モデル
裏面照射型検出器で-60℃まで冷却、最大 95% のピーク量子効率を実現

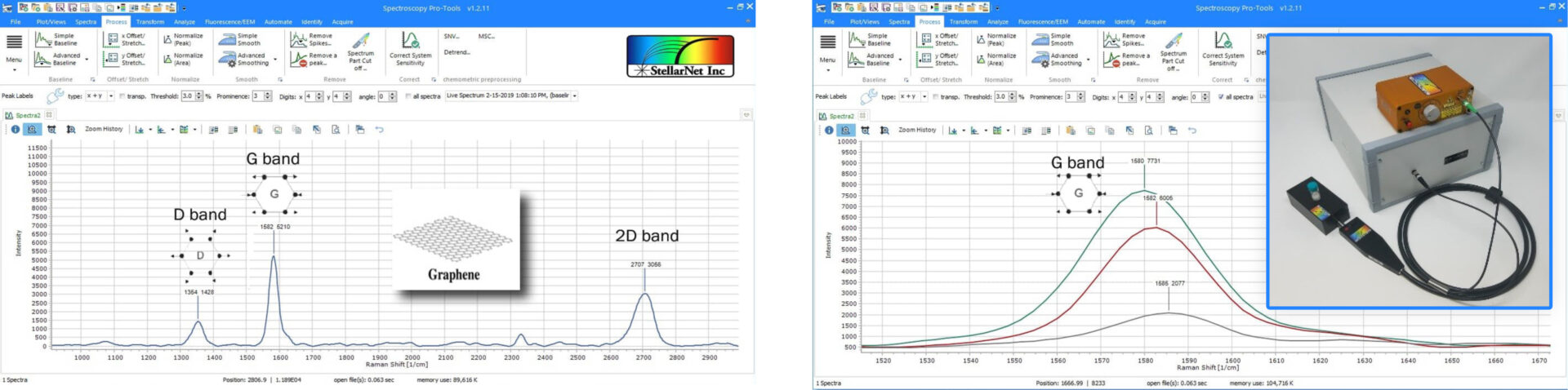

グラフェンのラマンピーク
| HYPER-Nova モデル | 波数範囲（cm-1） | 波数分解能（cm-1） |
|---|---|---|
| HYPER-Nova-HR-532 | 200 〜 3,100 | 5 |
| HYPER-Nova-ER-532 | 200 〜 5,250 | 9 |
| HYPER-Nova-785 | 200 〜 2,750 | 4 |
Quasarモデル

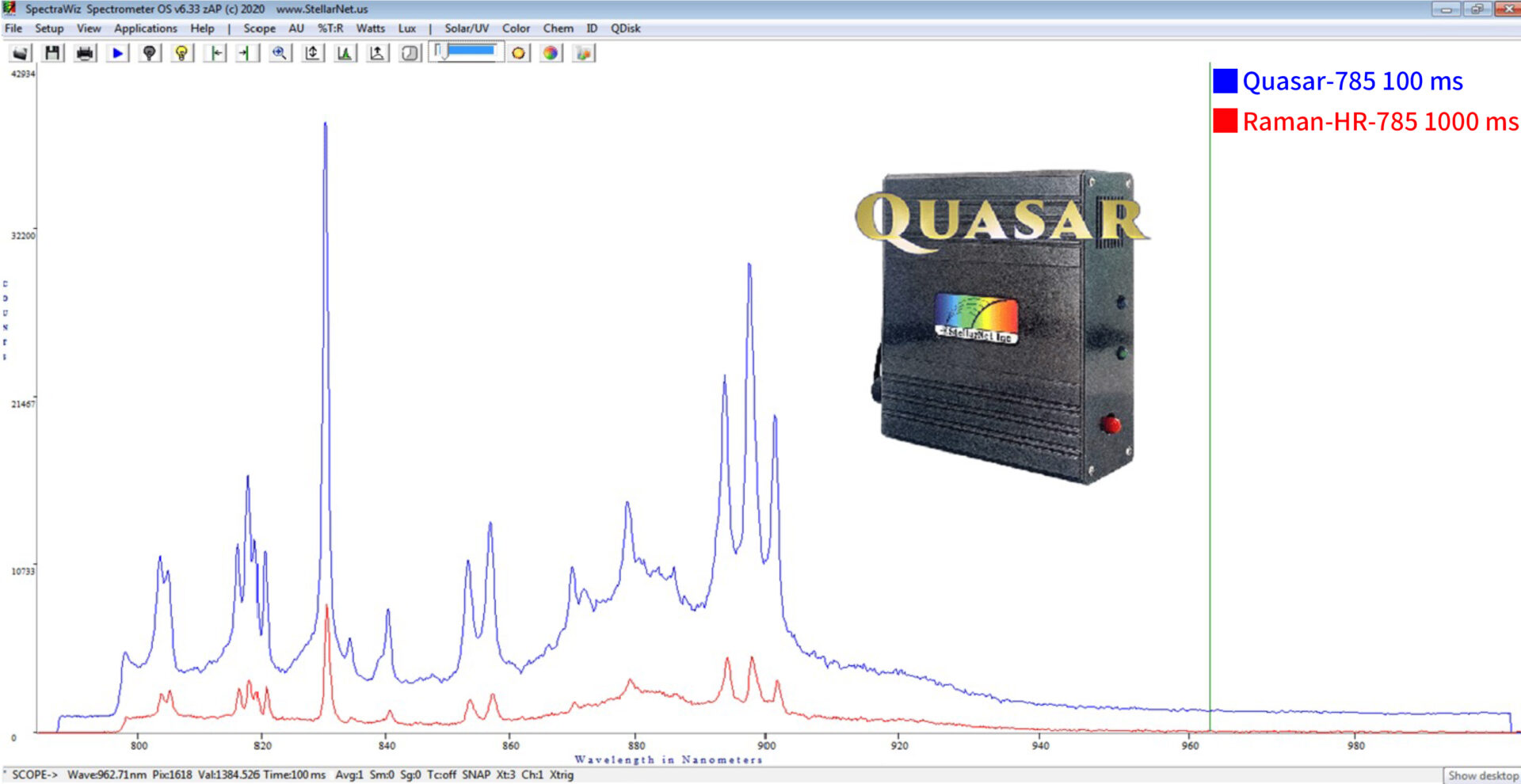

新光学設計の透過型グレーティング搭載、感度が10倍以上に向上
| Quasarモデル | 波数範囲 （cm-1） |
波数分解能 （cm-1） |
冷却機能 |
|---|---|---|---|
| Quasar-TEC-785 | 200 〜 2,750 | 4 | – 15℃（1段階冷却） |
| Quasar-785-TEC-X2 | 200 〜 2,750 | 4 | – 30℃（2段階冷却） |
| Quasar-785-UC | 200 〜 2,750 | 4 | – 60℃（真空冷却） |
| Quasar-532 | 200 〜 4,500 | 9 | – 15℃（1段階冷却） |
| Quasar-532-TEC-X2 | 200 〜 4,500 | 9 | – 30℃（2段階冷却） |
| Quasar-532-UC | 200 〜 4,500 | 9 | – 60℃（真空冷却） |
動画
ラマンセット
励起波長532 nmラマンセット
- 小型分光器 Raman-HR-TEC-532 2048画素CCD検出器、波数範囲200～3100 cm-1、
分解能5 cm-1、検出器冷却機能付き(1段※1) - 小型レーザー Lab-LS-532出力100mW、スペクトルライン幅<0.15 nm
- 532 nm用ラマンプローブ
励起波長785nmラマンセット
- 小型分光器 Raman-HR-TEC-785 2048画素CCD検出器、波数範囲200～2750 cm-1、
分解能4 cm-1、検出器冷却機能付き(1段※1) - 小型レーザー RamuLaser-785出力499mW、スペクトルライン幅 0.2 nm
- 785 nm用ラマンプローブ
励起波長1064nmラマンセット
- 励起波長1064nmラマンセット 1024画素InGaAs検出器、波数範囲200～2250 cm-1、
11 cm-1、検出器冷却機能付き(2段) - 小型レーザー RamuLaser-1064出力499 mW、スペクトルライン幅0.2 nm
- 1064 nm用ラマンプローブ
※1 検出器冷却機能を2段へとグレードアップ可能。
※2 セットの小型分光器は超高感度仕様、広波長域仕様へと変更可能。お問い合わせください。
※3 各セットにはレーザー保護メガネ、プローブホルダー、SERS用基板、サンプル用小瓶が付きます。
