特注システム
簡易蛍光スペクトル/寿命測定システム
低価格で蛍光スペクトル＆燐光寿命測定が可能
プローブでのポータブル測定にも対応いたします
当社オリジナルの簡易蛍光測定システムは、LED光源と小型分光器（蛍光スペクトル測定）と高電子増倍管＋オシロスコープ（寿命測定）を組合せた、卓上型システムです。
プローブを使用したスポット測定や、自動ステージを組合せたマッピング測定など、ご要望に応じて最適なシステムを幅広くご提案致します。励起LED波長や特注ソフトウェアなど、お客様のご要望に合わせてご提案可能です。
特注システム納入実績例

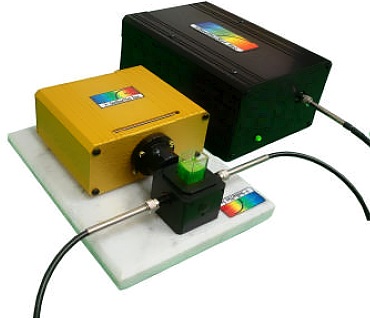

Y分岐ファイバーを用いた構成(蛍光スペクトル測定)
小型分光器(蛍光スペクトル測定) ＆
光電子増倍管＋オシロスコープ(燐光寿命測定構成)
製品概要
本製品は、同社ファイバーマルチチャンネル分光器用の、反射・透過・吸収測定、横軸波長校正・縦軸強度校正などに使用する光源です。SMA905ファイバーコネクター接続式です。UV域の測定では重水素ランプを、VIS～NIR域の測定ではハロゲンランプを、UV～NIR域のワイドレンジ測定では重水素/ハロゲン一体型の光源をお選び下さい。蛍光測定励起用には、LED光源をご使用ください。分光器波長校正（確認）用には、Hg/ArランプとNeonランプの2種類をご用意しております。分光器の縦軸強度補正用には、UV用とVIS～NIR用の2種類の分光放射照度標準光源も用意しております。
各種光源には、フィルターホルダー付モデル、キュベットホルダー付モデルなどもあり、さらに低コストでコンパクトな装置構成を組むことができます。光源は、手のひらサイズからA6サイズ(105 × 148 mm)のコンパクト設計で、ご使用になりたい場所に持ち運びお使いいただくことが可能です。
ラインナップ
小型ハロゲン光源 SL1シリーズ
- ランプ種類 : ハロゲンランプ
- 用途 : 透過・吸収測定、反射測定
- 波長範囲 : 350 ～ 2200 nm
- オプション :
フィルターホルダー付
光強度アップレンズ追加
キュベットホルダー付
充電式バッテリー追加
小型重水素光源 SL3シリーズ
- ランプ種類 : 重水素ランプ
- 用途 : 透過・吸収測定、反射測定
- 波長範囲 : 190 ～ 450 nm
- ・オプション :
フィルターホルダー付
光強度アップレンズ追加
分光放射照度標準光源 SL1-CAL / SL3-CAL / SL4-CAL
- ランプ種類（以下3種） :
1. ハロゲンランプ（SL1-CAL）
2. 重水素ランプ（SL3-CAL）
3. 高出力重水素及びハロゲンランプ（SL4-CAL） - 用途：分光器縦軸強度校正用
- 波長範囲 :
SL1-CAL : 300 ～ 1100 nm 強度データ付
SL3-CAL : 200 ～ 400 nm 強度データ付
SL4-CAL : 200 〜 1700 nm 強度データ付
分光器強度補正を行う際には、下記の3点が必要となります。
1. ファイバーコア600 um以上
2. スリット幅50 μｍ以上選択
3. CR2拡散板アタッチメント
機種により強度補正に適さないモデルがあります。お問合せください。
※ SL4には重水素スパイクが含まれています。このピークを除去する必要がある場合は、SL1 + SL3の組み合わせでランプを購入して、重水素スパイク除去フィルターを追加することをお勧めします。

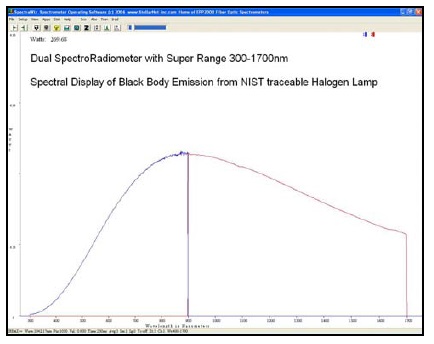

StellarNet社の可視、近赤外分光器を使用して測定したハロゲンランプスペクトル

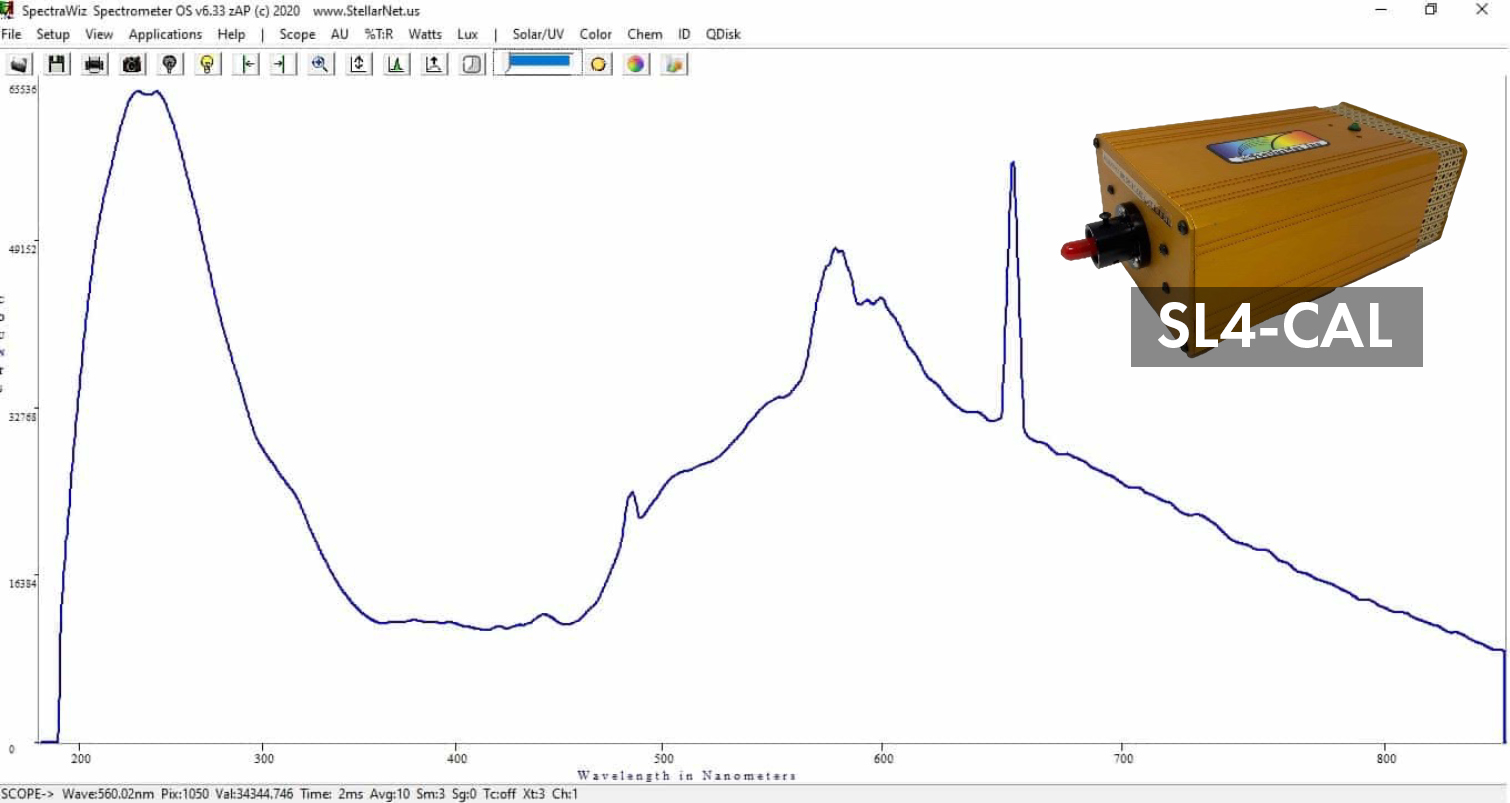

SL4-CALのスペクトル
重水素・ハロゲン光源 SL5シリーズ
- ランプ種類 : 重水素/ハロゲンランプ（一体型、個別点灯も可能）
- 用途 : 透過・吸収測定
- 波長範囲 : 190 ～ 2200 nm
- オプション :
フィルターホルダー付
キュベットホルダー付
光強度アップレンズ追加
小型LED光源 SL1-LED
- ランプ種類 : LED（6種類標準素子、素子手動交換）
- 用途 : 蛍光測定
- 標準LED波長 : 390 / 470 / 502 / 590 / 660 nm / White
- オプションLED波長 : 295 / 345 / 365 nm
- 電源 : AC電源、オプションで充電式バッテリー追加可
スペクトル

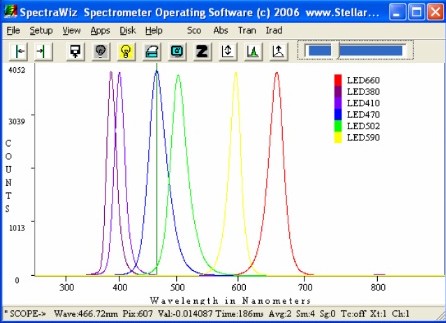

LEDの波長スペクトル
測定例
蛍光測定例
波長校正用 水銀-アルゴンランプ SL2
- ランプ種類 : 水銀-アルゴンランプ
- 用途 : 分光器の横軸波長校正（波長確認）
- 波長範囲 : 253.65 ～ 1013.98 nm範囲のHg-Ar輝線スペクトル
- 電源 : AC電源、9V乾電池駆動も可能
スペクトル

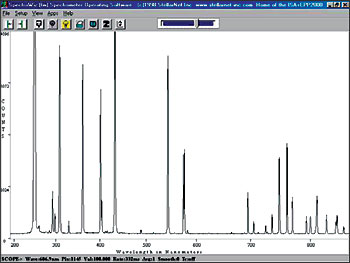

Hg-Ar輝線スペクトル
波長校正用 ネオンランプ SL6
- ランプ種類 : ネオンランプ
- 用途 : 分光器の横軸波長校正（波長確認）
- 波長範囲 : 540 ～ 745 nm範囲のNe輝線スペクトル
- 電源 : AC電源
