高速・高解像度 蛍光寿命イメージングカメラ pco.flim X

周波数ドメイン方式の高速FLIMカメラ(100万画素)、0.5 ns 〜 100 µsの蛍光寿命測定に対応

メーカー名

PCO(Excelitas PCO GmbH)

お問い合わせNO
PC11
製品一覧へ >
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像1
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像2
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像3
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像4
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像5
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像6
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像1
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像2
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像3
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像4
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像5
高速・高解像度 蛍光寿命イメージングカメラ pco.flim X 画像6

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・
関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNoPC11を
お伝えください。

本社

受付時間:9:00〜17:30

大阪

受付時間:9:00〜17:30

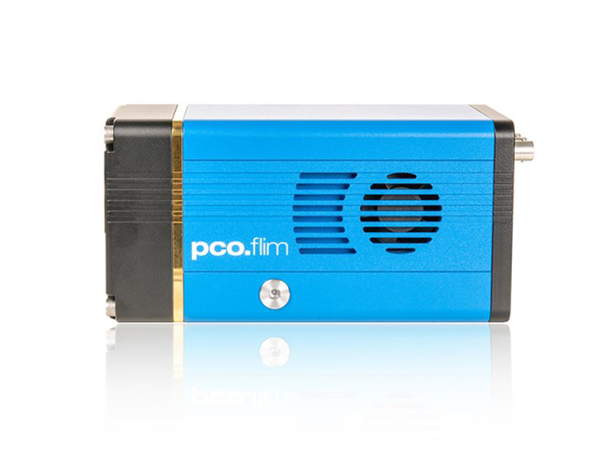

pco.flim Xは、2タップCMOSイメージセンサーを搭載した、高速・高解像度の蛍光寿命イメージング(FLIM)カメラです。
周波数ドメイン(FD : Frequency Domain)方式を採用し、強度変調したCW光源を使用して、参照信号と蛍光信号の位相差を解析することで、0.5 ns ~ 100 µsの蛍光寿命を測定できます。

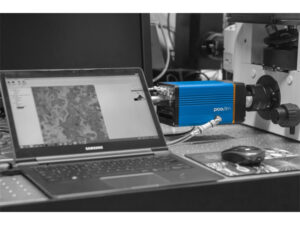

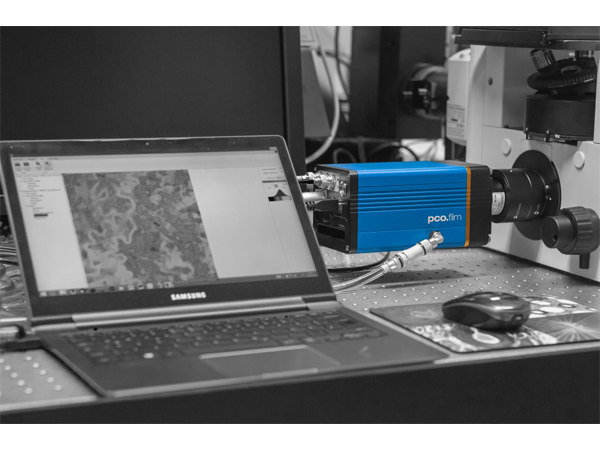

カメラ本体に加え、冷却装置、CW光源、制御用PC、データ取得・解析ソフトウェアを基本構成としており、顕微鏡への接続部品やカメラレンズもオプションで選択できます。

特長

  • 高解像度 : 1,008 × 1,008画素
  • 蛍光寿命測定範囲 : 0.5 ns~100 µs
  • 冷却性能 : 空冷時 −5℃、水冷時 −20 ℃(イメージセンサー温度)
  • 読み出しノイズ : 33 e⁻
  • フレームレート : 最大45ダブルフレーム/秒(2タップ読み出し)
  • 変調周波数範囲 : 5 kHz ~ 40 MHz
  • 感度波長範囲 : 370 ~ 780 nm
  • 露光時間設定 : 1 ms ~ 4 s
  • インターフェース:USB 3.0

動画

pco.flim Xによる周波数ドメイン蛍光寿命イメージング(FLIM)
(英語)

製品仕様

センサータイプ CMOS
解像度(h × v) 1008 × 1008 pi×el
ピクセルサイズ(h × v) 5.6 μm × 5.6 μm
センサーフォーマット/対角 5.7 mm × 5.7 mm / 8.1 mm
シャッターモード ローリングリセット/グローバル
フルウェル容量 52000 e-(理論値)
読出しノイズ 33 e- rms(理論値)
ダイナミックレンジ > 1000 : 1(60 dB)

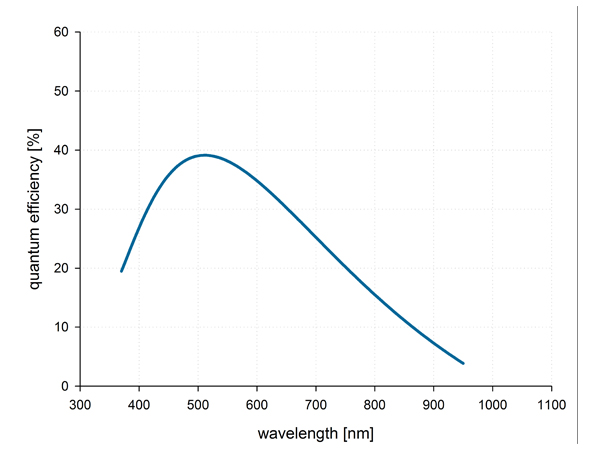

量子効率 約39%(ピーク値)
感度波長範囲 370 nm 〜 780 nm(FWHM)
暗電流 640 e- / pi×el / s @ -5 °C
最大フレームレート(フル解像度) 45ダブルフレーム / 秒(2タップ読み出し)
変調周波数 内部 : 5 kHz 〜 40 MHz
外部 : 500 kHz〜 40 MHz
露光時間の範囲 1 ms 〜 4 s
ダイナミックレンジ A/D 14 bit
A/D 換算係数 3.5 e- / DN
非線形性 < 1 %

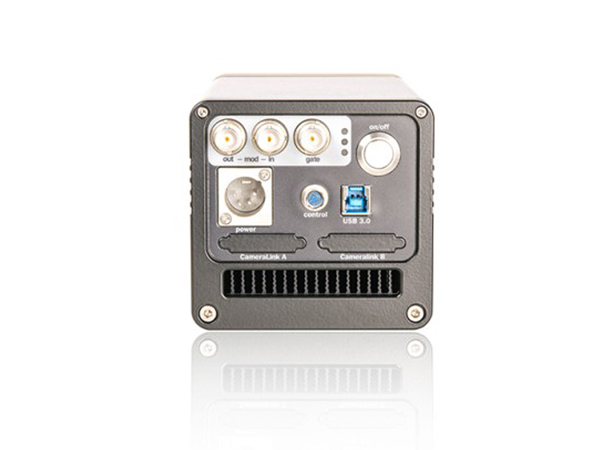

インターフェース USB 3.0
消費電力 最大50 W
重量(カメラ本体) 2.4 kg
動作温度 +5 °C 〜 +40 °C
動作湿度 10 % 〜 80 %(65%未満を推奨)
保管温度 -10 °C 〜 +60 °C

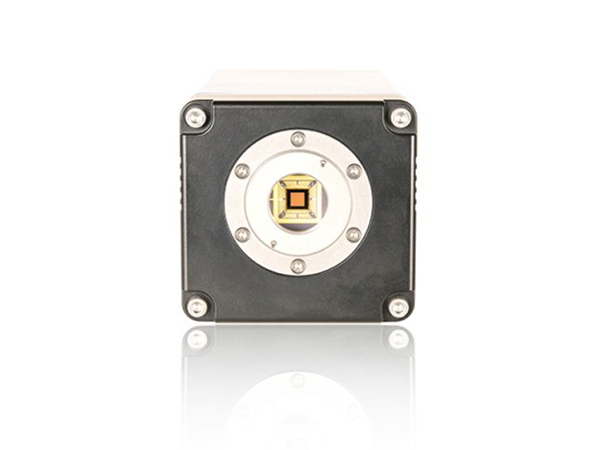

光学マウント Cマウント
