改造可能中赤外線カメラ CompactCore シリーズ

小型・軽量・低消費電力設計で、研究・フィールド・航空宇宙用途に対応するカスタマイズ可能な冷却型IRイメージングコア。

メーカー名

IRCameras

お問い合わせNO: IRC03

製品のカタログや関連資料の
ダウンロードはこちら

カタログ・
関連資料ダウンロード

WEBでのお問い合わせはこちら

お問い合わせ

お電話での
お問い合わせはこちら

お問い合わせNoIRC03を
お伝えください。

本社

03-3686-4711

受付時間：9:00〜17:30

大阪

06-6393-7411

受付時間：9:00〜17:30

製品概要製品仕様カタログ・関連資料

製品概要

本製品は、冷却用エアフローが限られた、または利用できない航空機搭載用途、研究室、フィールド環境向けに設計されたコンパクト・軽量な冷却型赤外線カメラシリーズです。InSb、nBn、SLS 検出器を搭載可能で、ロータリークーラーまたはリニアデュアルピストンクーラーを採用し、SWIRからLWIRまでの広い波長帯域で高感度かつ高速な赤外線イメージングを実現します。SuperFraming、高速フレームレート、柔軟なウィンドウイング機能を備え、航空宇宙、防衛、分光分析、環境モニタリングなど幅広いアプリケーションに対応します。

特長

InSb、nBn、SLS 検出器をラインアップ
分光感度範囲：<1 µm ～ >12 µm
解像度：640 × 512 ～ 1280 × 1024 ピクセル
フレームレート：119 Hz ～ 475 Hz
14ビットデジタル出力
SuperFramingによる拡張ダイナミックレンジ
ユーザー定義ウィンドウイング機能
Camera Link Full インターフェース
カスタム冷却フィルターに対応
小型・軽量オープンフレーム設計

主な用途

航空機搭載ISR（監視・偵察）
ハイパースペクトル／マルチスペクトルイメージング
分光分析およびリモートセンシング
科学研究・実験用途
環境モニタリング
産業検査
航空宇宙・防衛試験
UAV搭載センサーシステム

製品仕様

項目	Rotary 640	Rotary 1280	Linear 1280 InSb	Linear 1280 nBn	Linear SLS
搭載センサー	InSb（インジウムアンチモン）	nBn	InSb（インジウムアンチモン）	nBn	SLS（Strained Layer Superlattice）
画素数	640 × 512	1280 × 1024	1280 × 1024	1280 × 1024	640 × 512
画素サイズ	20 µm	12 µm	12 µm	12 µm	20 µm
検出波長	0.9 ～ 5.4 µm	1.0 ～ 5.1 µm	0.9 ～ 5.4 µm	1.0 ～ 5.1 µm	< 3 ～ > 12 µm
フレームレート	119 Hz	119 Hz	119 Hz	119 Hz	475 Hz
露光時間	< 550 ns ～フルフレーム	< 550 ns ～フルフレーム	< 550 ns ～フルフレーム	< 550 ns ～フルフレーム	< 550 ns ～フルフレーム
ADコンバータ	14 bit（13 bit高速モード対応）	14 bit（13 bit高速モード対応）	14 bit（13 bit高速モード対応）	14 bit（13 bit高速モード対応）	14 bit（13 bit高速モード対応）
NEdT	< 18 mK	< 38 mK	< 32 mK	< 38 mK	< 45 mK
オペラビリティ	99.8%	99.6%	99.6%	99.6%	99.0%
データ読み出し	Camera Link Serial Interface	Camera Link Serial Interface	Camera Link Serial Interface	Camera Link Serial Interface	Camera Link Serial Interface

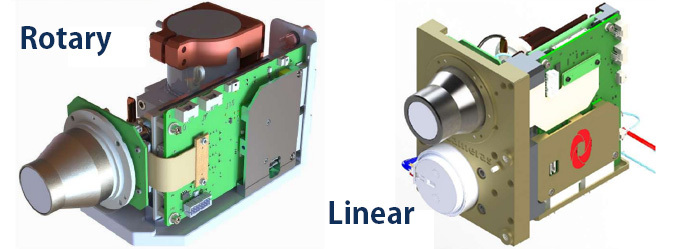

冷却	ロータリークライオクーラー	ロータリークライオクーラー	デュアルピストン型リニアクライオクーラー	デュアルピストン型リニアクライオクーラー	デュアルピストン型リニアクライオクーラー
使用温度環境	−20°C ～ +50°C	−20°C ～ +50°C	−20°C ～ +50°C	−20°C ～ +50°C	−20°C ～ +50°C
レンズマウント	オープンフレーム（バヨネットアダプターオプション）	オープンフレーム（バヨネットアダプターオプション）	オープンフレーム（バヨネットアダプターオプション）	オープンフレーム（バヨネットアダプターオプション）	オープンフレーム（バヨネットアダプターオプション）
ウェル容量	7M electrons	2M electrons	2M electrons	2M electrons	7M electrons
