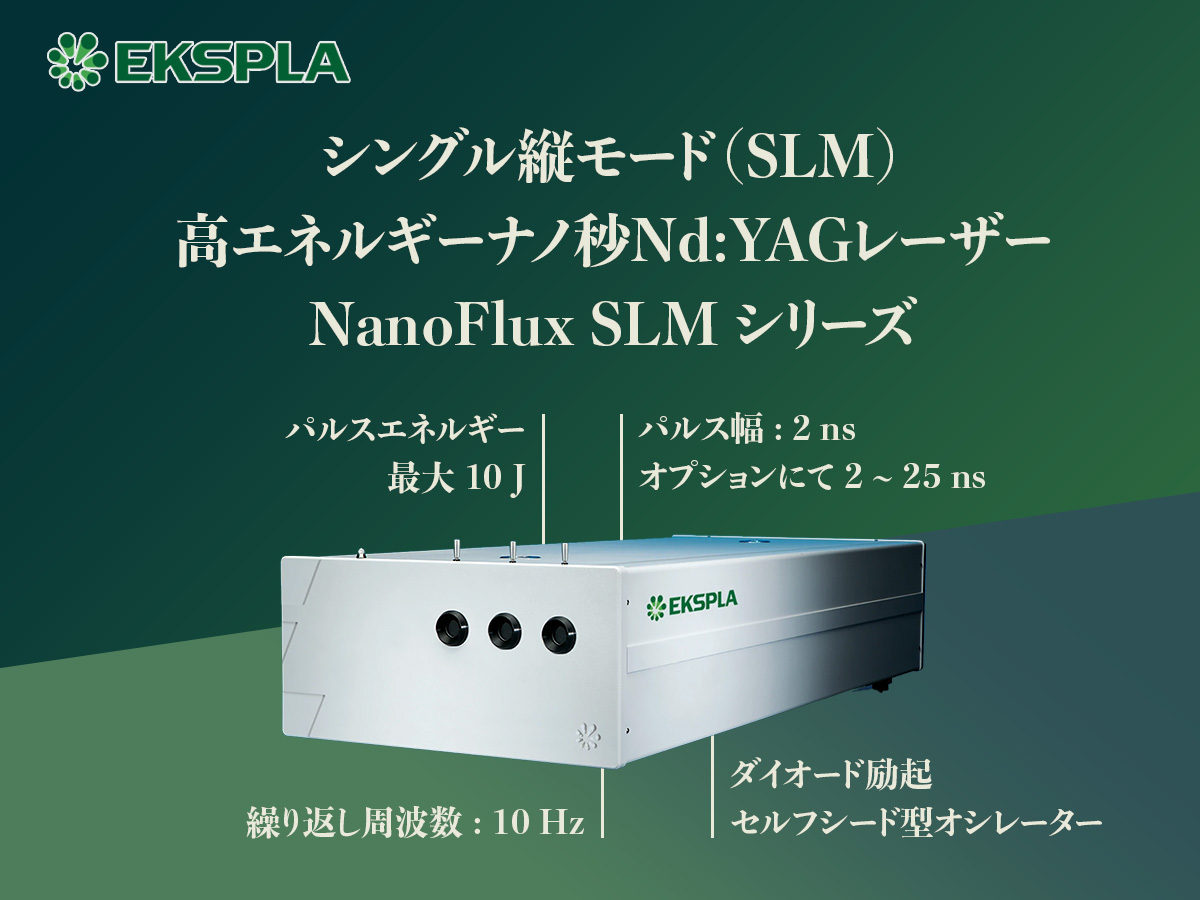

シングル縦モードDPSSオシレーター採用、エネルギー最大10 J、パルス幅2 ～ 25 ns、繰り返し周波数10 Hz
メーカー名
EKSPLA
製品のカタログや関連資料の
ダウンロードはこちら
カタログ・関連資料ダウンロード
WEBでのお問い合わせはこちら
お問い合わせ
お問い合わせNoEP41を
お伝えください。
本社
受付時間：9:00〜17:30
大阪
受付時間：9:00〜17:30

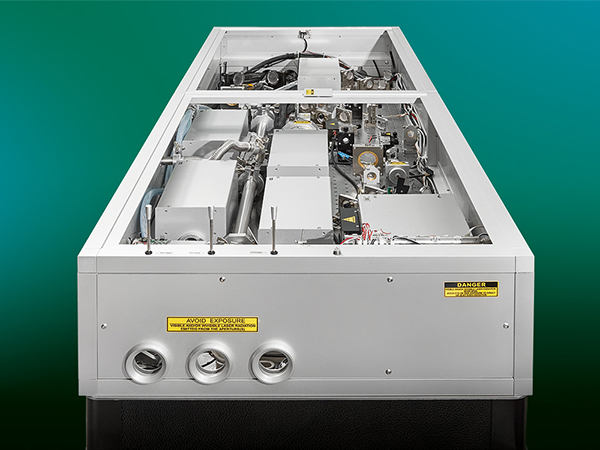

NanoFlux SLM シリーズは、革新的なダイオード励起セルフシード発振器により、外付けの高価な狭線幅シードレーザーやキャビティロックエレクトロニクスを使用せずに、単一縦モード（SLM）出力が得られます。
発振器からはシングル横モードで出力され、増幅段後も高エネルギーながら優れたビーム品質を実現しています。
滑らかなスーパーガウシアンなビーム品質かつ、安定性に優れ、パルスエネルギーは最大10 Jを出力します。OPO、OPCPAまたは色素レーザーの励起、およびホログラフィー、LIF分光、リモートセンシング、オプティクス評価、その他の用途を含む多くのアプリケーションに最適な光源です。
| 型名 | NanoFlux N2k-10-SLM |
NanoFlux N5k-10-SLM |
NanoFlux N10k-10-SLM |
|---|---|---|---|
| パルスエネルギー | |||
| 1064 nm | 2000 mJ | 5000 mJ | 10000 mJ |
| 532 nm2)3) | 1000 mJ | 2500 mJ | 5000 mJ |
| 355 nm2) | 450 mJ | 1300 mJ | 2500 mJ |
| 266 nm2) | 140 mJ | 750 mJ | 1500 mJ |
| 繰返し周波数 | 10 Hz | ||

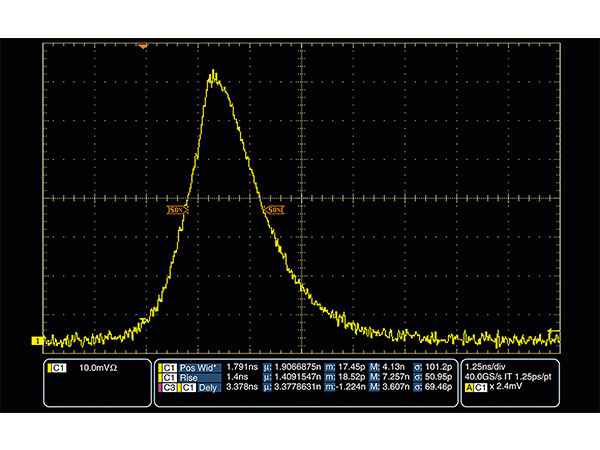

| パルス幅4) | 2 ± 0.5 ns | ||
| エネルギー安定度5) | |||
| 1064 nm | ≤ 0.8 % | ||
| 532 nm | ≤ 1.5 % | ||
| 355 nm | ≤ 3 % | ||
| 266 nm | ≤ 4 % | ||

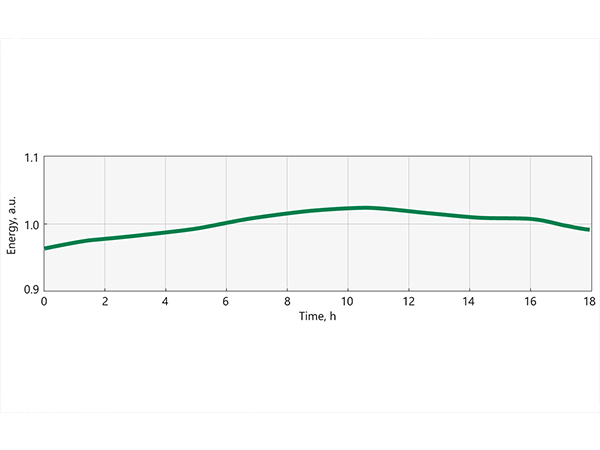

| 長時間 出力ドリフト6) |
≤ 2 % | ||

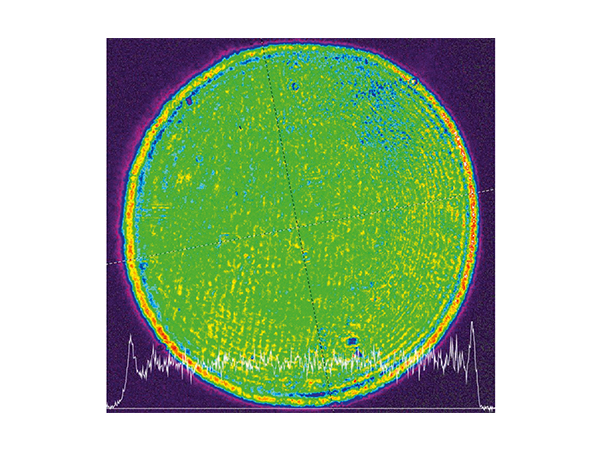

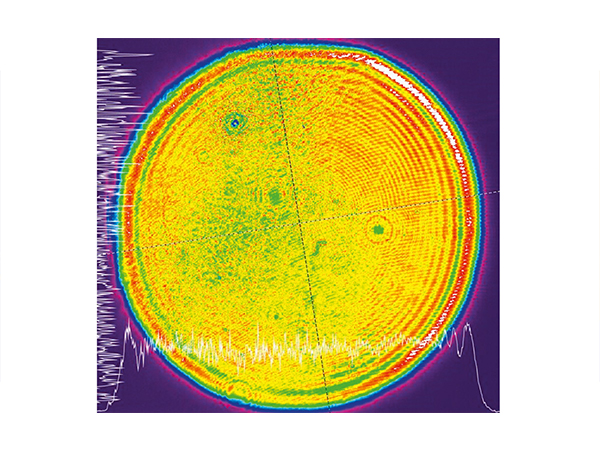

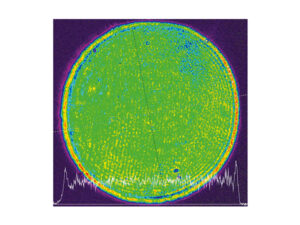

| ビーム プロファイル7) |
スーパーガウシアン | ||
| M²値8) | 4.4 | 6.6 | 9.2 |
| ビーム径9) | 〜 12 mm | 〜 18 mm | 〜 25 mm |
| ビーム位置 安定度10) |
≤ 25 µrad | ||
| ビーム拡がり角 | ≤ 0.5 mrad | ||
| 光学 パルスジッター11) |
≤ 0.2 ns | ||
| 線幅 | ≤ 0.01 cm⁻¹ (SLM) | ||
| 偏光 | 直線、> 90 % | ||
| ⼨法12) | |||
| レーザーヘッド | 455 x 1220 x 270 mm | 600 x 1500 x 300 mm | 700 x 2000 x 300 mm |
| 電源 | 550 x 600 x 1030 mm | 550 x 600 x 1030 mm 2units | 550 x 600 x 1030 mm 2units |
| アンビリカル ケーブル⻑13) |
5 m | ||
| ユーティリティ14) | |||
| 要求電源15) | 208,380 or 400 V AC、３相、50 / 60 Hz | ||
| 消費電⼒16) | ≤ 5 kVA | ≤ 6 kVA | ≤8 kVA |
| 冷却⽔要求16) | ≤5l / min, 2 bar, max 15 ℃ |
≤7l / min, 2 bar, max 15 ℃ |
≤10l / min, 2 bar, max 15 ℃ |
| 使⽤中の 環境温度 |
22 ± 2 ℃ | ||
| 環境温度 | 15 〜 35℃ | ||
| 環境湿度 | ≤ 80 % | ||
| 使⽤環境クラス | ISO Class7 | ||
1）仕様は予告なく変更になる場合がございます。何卒ご了いただけますようよろしくお願い申し上げます。仕様につきましての保証値が必要になる場合、指定値がある場合にはカスタマイズに応じることも可能です。1064 nm時における値となりますことご了承願います。
2）⾼調波発⽣機構はオプションとなります。基本波やそれぞれの⾼調波の同時出⼒はできません。
3）SHはLBO結晶にて⾏われます。変換効率は70 %まで増加できます。TH/FHオプションはSHより50 %エネルギー減少します。
4）パルス幅は2 nsが標準です。2 〜 25 nsまでカスタマイズ可能です。エネルギーはパルス幅に変更にともない変わります。
5）安定した環境における60秒間のRMS値です。
6）周辺環境2 ℃以下の変動で、30分暖機後に8時間に渡り測定しました。
7）ニアフィールドにおける6 〜 11次の空間モードです
8）計算的に求められました。実測値は多少異なります。
9）ガウシアンビームの1/e2時、スーパーガウシアンのFWHM の値です。
10）集光光学系のフォーカルプレーンにおける測定です。
11）Trig out > 3.5 V @ 50 Ω
12）設置スペースや特注により多少のサイズ変更は可能です。
13）10 mまで対応可能です。
14）堅牢な作業台の上に設置し、空調設備の空気⼝から離れた場所に設置してください。
15）電圧変動は10 〜 15 %としてください。
16）システムによって変わってきますので、ご注意ください。
