高繰り返しピコ秒DPSS増幅器システム PicoFlux HP シリーズ
高繰り返し 最大2 kHz、パルスエネルギー150 mJ、パルス幅20 〜 300 ps、ダイオード励起固体ピコ秒増幅器

  • 仕様更新
EP72 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料

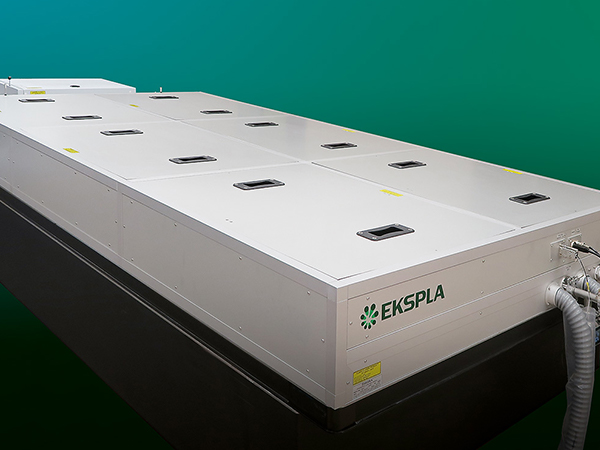

高繰り返しピコ秒DPSS増幅器システム PicoFlux HP シリーズ 高繰り返しピコ秒DPSS増幅器システム PicoFlux HP シリーズ

製品概要

PicoFlux シリーズは、高繰り返し周波数1 kHzで最大150 mJのピコ秒パルスを出力します。(もしくは繰り返し周波数100 Hzで最大500 mJ)。繰り返し周波数は最大2 kHzまで可能です。OPCPA励起に最適で高繰り返しTWシステムを実現出来ます。非線形光学などのアプリケーションにも適しています。

再生増幅器/リニア増幅器

PicoFlux シリーズは、ダイオード励起再生増幅器およびリニア増幅器からなり、外部からのシード光にて動作します。高度なビーム整形技術により、ホットスポットのない滑らかなビーム空間プロファイルを実現しています。内蔵の高調波オプションにて4倍高調波まで高効率で発生できます。また、シーダーは内蔵型も提供可能です。

特長

  • ダイオード励起ピコ秒増幅器
  • 最大150 mJパルスエネルギー
  • パルス幅 20 〜 300 ps
  • 繰り返し周波数 最大2 kHz
  • 高パルスエネルギーに対応した先進的なビーム整形
  • PLLオプションにより、外部RF信号と低ジッターで同期可能
  • スーパーガウシアン出力(Top-Hat)
  • 近ガウシアンビーム可能

アプリケーション

  • OPCPA励起
  • リモートレーザーセンシング
  • 人工衛星による測距
  • その他の分光学および非線形光学応用

仕様1)

型名 PicoFlux
P500100
PicoFlux
P301k
PicoFlux
P601k
PicoFlux
P1301k
パルスエネルギー
FF 500 mJ 30 mJ 60 mJ 130 mJ
SH2)3) 300 mJ 20 mJ 40 mJ 85 mJ
TH2) 200 mJ 10 mJ 20 mJ 50 mJ
FH2) 50 mJ 3 mJ 6 mJ 15 mJ
繰り返し周波数 100 Hz 1 kHz
パルス幅4) 90 ± 10 ps
エネルギー安定性5)
FF ≤ 0.5 %
SH2) ≤ 0.8 %
TH2) ≤ 2 %
FH2) ≤ 3 %
⻑時間
出⼒ドリフト6)
± 1.5 %
ビームプロファイル スーパーガウシアン7)
ビーム径8) 〜 12 mm 〜 5 mm 〜 7 mm 〜 7 mm
ビーム位置
安定性9)
≤ 20 μrad
ビーム拡がり⾓ ≤ 0.5 mrad
プレパルス⽐10) 200 : 1
光学パルスジッター11)
Trig out ≤ 100 ps
Pre-Trig out ≤ 50 ps
PLL option ≤ 2 ps
偏光 直線
⼨法12)
レーザーヘッド
(W x L x H)
1200 x 2400 x 300 mm 600 x 1500 x 300 mm 900 x 1500 x 300 mm 900 x 1800 x 300 mm
電源 553 x 600 x 832 mm

377 x 1015 x 1080 mm
553 x 600 x 830 mm 553 x 600 x 1230 mm 553 x 600 x 1230 mm
アンビリカルケーブル⻑13) 2.5 m
ユーティリティ14)
要求電源 208,380 or 400 V AC
3 相、50 / 60 Hz15)
消費電⼒16) ≤ 2 kVA ≤ 2.5 kVA ≤ 4.5 kVA ≤ 7 kVA
冷却⽔要求 ≤ 3 l / min,
2 bar,
max20 ℃
≤ 6 l / min,
2 bar,
max20 ℃
≤12 l / min,
2 bar,
max20 ℃
≤14 l / min,
2 bar,
max20 ℃
使⽤中の環境温度 22 ± 2 ℃
環境温度 15 〜 35 ℃
環境湿度 ≤ 80 %
使⽤環境クラス ISO Class7

1)仕様は予告なく変更になる場合がございます。何卒ご了いただけますようよろしくお願い申し上げます。仕様につきましての保証値が必要になる場合、指定値がある場合にはカスタマイズに応じることも可能です。1064 nm時における値となりますことご了承願います。
2)⾼調波発⽣機構はオプションです。同時出⼒はできません。
3)⾼調波TH / FHオプション搭載の場合には、SHGのパルスエネルギーは 〜50 %減少します。
4)標準のパルス幅は90 psとなります。20 〜 300 psの範囲で発注時にご指定いただけます。90 psよりも短いパルス幅の場合にはパルスエネルギーはパルス幅に応じて減少していきます。
5)安定した環境における60秒間のRMS値です。
6)周辺環境2℃以下の変動で、30分暖機後に8時間に渡り測定しました。
7)ニアフィールドにおける6 〜 11次の空間モードです
8)ガウシアンビームの1/e2時、スーパーガウシアンのFWHMの値です。
9)集光光学系のフォーカルプレーンにおける測定です。(RMS, 60 s測定時)
10)1000 : 1も可能です。(要相談)
11)光学パルスジッターは以下の条件時です。
・Trig out > 3.5 V @ 50 Ω
・Pre-Trig out > 1 V @ 5 0Ω
・PLL option > 1 V @ 50 Ω
12)設置スペースや特注により多少のサイズ変更は可能です。
13)5 mまで対応可能です。
14)堅牢な作業台の上に設置し、空調設備の空気⼝から離れた場所に設置してください。
15)電圧変動は10 〜 15 %としてください。
16)定格電流値は主電圧と定格出⼒により算出されます。定格電⼒はフラッシュランプ電源を備えたシステムの場合には⽪相電⼒kVAで表記され、フラッシュランプ電源のない場合には有効電⼒kWで⽰されます。
