クローズドサイクル機械式冷凍機搭載型SSPD検出器
液体ヘリウムフリーの機械式冷凍機タイプ。
冷却性能2.2k(オプション0.8k)、最大16チャンネル入射対応

  • 仕様更新
SC02 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料
クローズドサイクル機械式冷凍機搭載型SSPD検出器外観 クローズドサイクル機械式冷凍機搭載型SSPD検出器外観

製品概要

ロシア SCONTEL社製 クローズドサイクル機械式冷凍機搭載型SSPD検出器は、NbN(窒化ニオブ)を使用した超伝導ナノワイヤー検出素子を機械式冷凍機と組合わせることにより、液体ヘリウム不要で使用できます。また、検出素子を機械式冷凍機で2.2K前後(オプション0.8K)の極低温まで冷却することにより、超伝導状態を作り出し、高いS/N比でシングルフォトン検出が可能です。また、専用コントローラーユニットで各センサーにバイアス電流を供給し、増幅した信号を出力します。

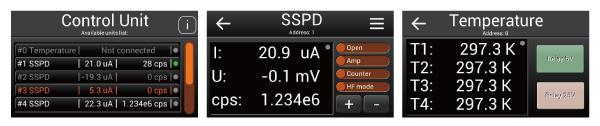

新機能!コントローラー制御画面

  • タッチパネル式コントローラーユニット
  • 検出光子数、ダークカウント、バイアス電流値、冷却温度をモニター可能
  • PC制御またはスマートフォンからも制御可能

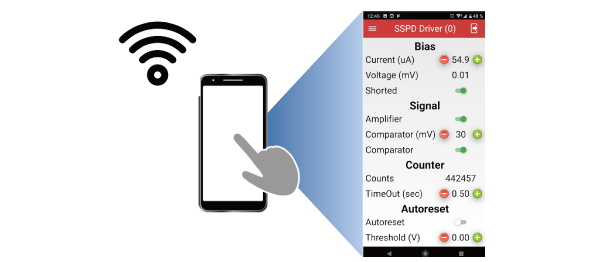

スマートフォン制御

タッチパネル制御

特長

  • 液体ヘリウムを使用しない機械式冷凍機タイプ
  • 選べる感度波長(近赤外領域0.7~2.3 µm中から選択可能、最大量子効率90%以上)
  • 入射方式: シングルモードファイバー入射(FC/PC or UPCタイプ)
  • 入射チャンネル: 最大16チャンネルまで対応
  • 小型クライオスタット、小型空冷コンプレッサー採用
  • タッチパネル式コントローラーユニット
  • 検出光子数、ダークカウント、冷却温度をモニター可能
  • PC制御又はスマートフォン制御可能

用途

通信分野
量子暗号通信
衛星光通信
空間光通信

産業分野
ウェハ表面検査
プラズマモニタ
半導体欠陥検査

計測分野
レーザーセンシング
放射線計測

医療分野
血液検査
生化学検査

バイオ分野
蛍光観察
蛍光相関分光

充実のユーザーサポート

万一の不具合時のサポートはもちろん、センサー交換も弊社でサポート、スピード解決いたします。納入時、ご購入後の動作テスト*も弊社で対応可能です。
ご購入前、ご購入後のサポート力でも東京インスツルメンツなら安心です。

*動作テストについて

量子効率1310nm/1550nm、ダークカウント、ジッター、信号波形を
お客様の実験室内でも、動作確認が可能です。

クローズドサイクル機械式冷凍機搭載型SSPD検出器
TCOPRS-CCRシリーズ仕様

型名 Short-Wave
(0.7-1.3um)
Telecom-Wave
(1.3-1.6um)
Long-Wave
(1.6-2.3um)
システムタイプ HED:
高感度検出器(High Efficiency Detector) -最大85%以上の量子効率
量子効率 85% 85% 50%
感度範囲 100nm 100nm 100nm
デッドタイム 10ns 15ns 25ns
ダークカウント 10cps 100cps 500cps
ジッター 45ps 50ps 70ps
システムタイプ U-HED:
超高感度検出器(Ultra-High Efficiency Detector) -最大90%以上の量子効率
量子効率 90% 90% 70%
感度範囲 100nm 100nm 100nm
デッドタイム 10ns 20ns 25ns
ダークカウント 1cps 100cps 500cps
ジッター 35ps 40ps 70ps
システムタイプ Broadband:
広帯域検出器 -最大感度範囲500nm以上の帯域幅
量子効率 60% 60% 15%
感度範囲 300nm 400nm 500nm
デッドタイム 10ns 15ns 25ns
ダークカウント 10cps 10cps 500cps
ジッター 45ps 50ps 70ps
システムタイプ Low-noise :
低ノイズ検出器 -最小ダークカウント1秒あたり0.5カウント以下
量子効率 85% 75% -
感度範囲 50nm 20nm -
デッドタイム 10ns 15ns -
ダークカウント 0.5cps 1cps -
ジッター 50ps 60ps -
システムタイプ Low-jitter :
低ジッター検出器 -最大時間分解能25ps以下
量子効率 85% 75% -
感度範囲 100nm 100nm -
デッドタイム 10ns 15ns -
ダークカウント 10cps 100cps -
ジッター 25ps 35ps -
