製品概要

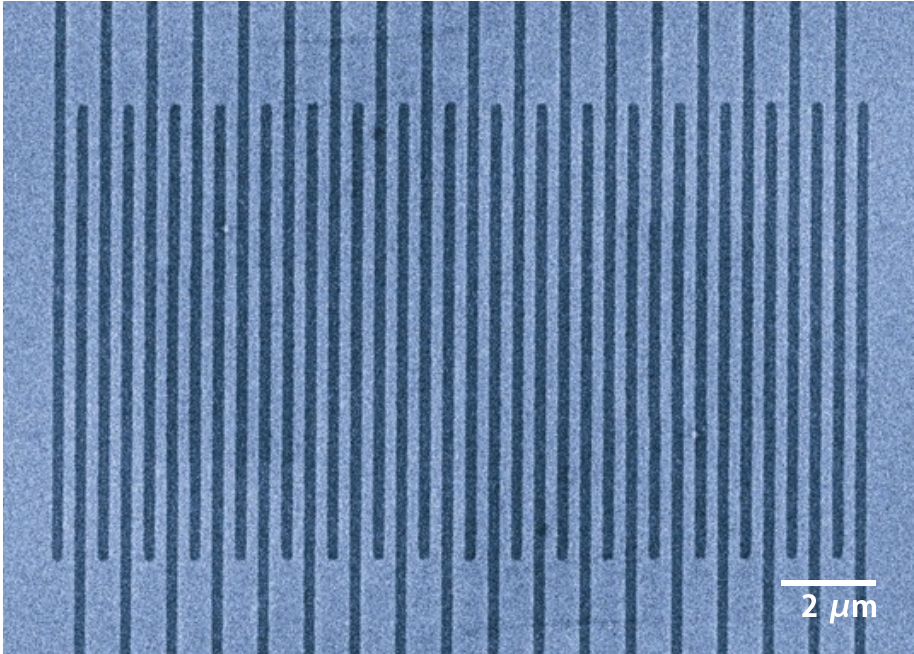

本検出器は、NbN(窒化ニオブ)を使用した超伝導ナノワイヤー検出素子を機械式冷凍機と組合わせることにより、液体ヘリウム不要で使用できます。超伝導ナノワイヤー単一光子検出器:SSPD(Superconducting Single Photon Detector)もしくは、SNSPD(Superconducting Nanowire Single Photon Detector)と呼ばれています。
近赤外領域で高量子効率、高カウントレート、低ダークカウント、低ジッターが特長です。SSPD素子は2.0~2.2K程度の極低温に冷却することで超伝導状態となり、専用の制御ユニットから臨界電流値以下のバイアスをかけます。光子が入射すると熱によって超伝導状態から常伝導状態となり、単一光子の信号を出力します。制御ユニットにはバイアスTの他、アンプも含まれています。
その後、熱は基板を通して拡散し、約10ナノ秒後に再び超伝導状態に戻るため、高いカウントレート(約100MHz)での検出が可能です。
新機能!コントローラー制御画面
- タッチパネル式コントローラーユニット
- 検出光子数、ダークカウント、バイアス電流値、冷却温度をモニター可能
- PC制御またはスマートフォンからも制御可能
スマートフォン制御
タッチパネル制御
特長
- 液体ヘリウムを使用しない機械式冷凍機タイプ

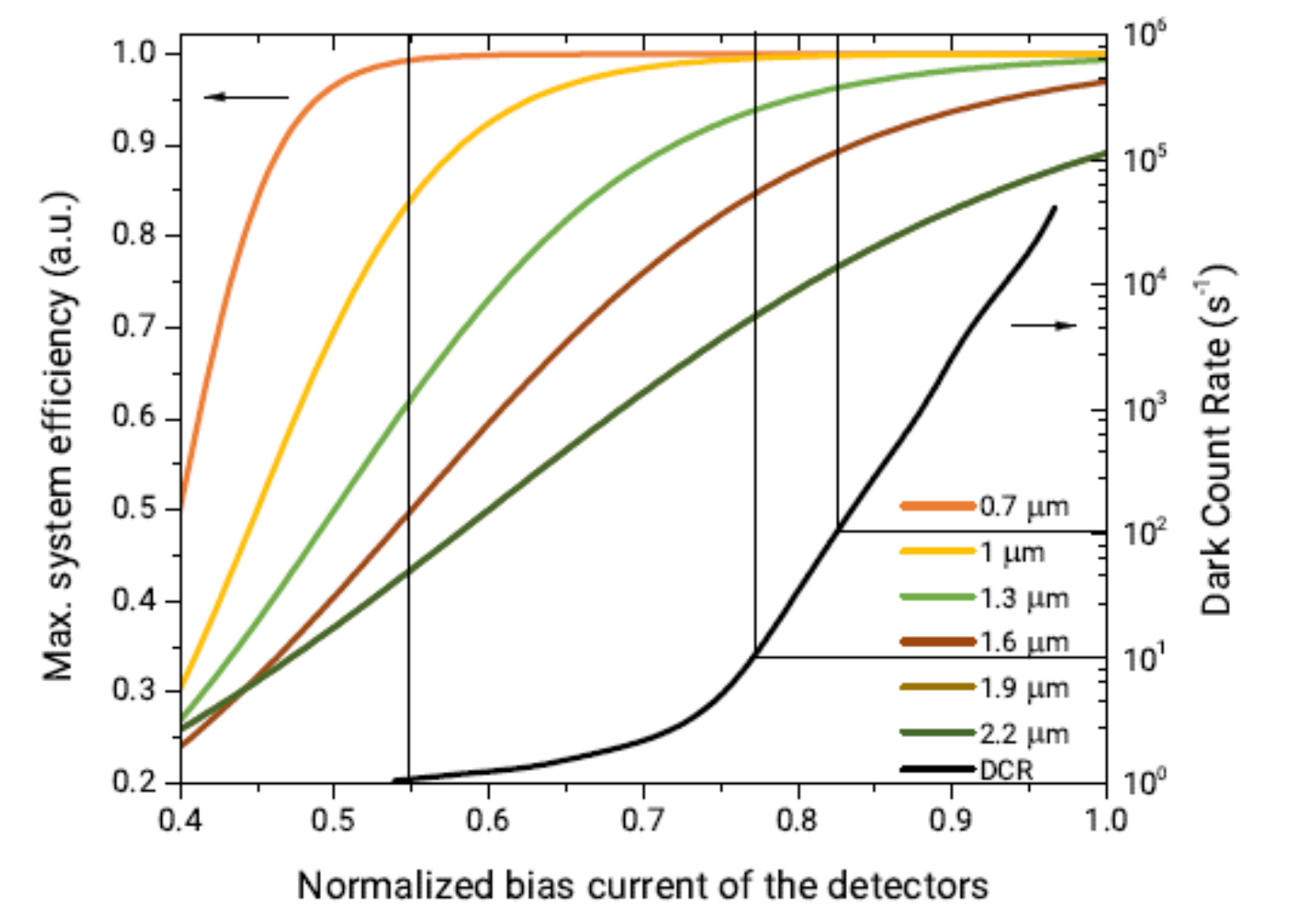

- 選べる感度波長(近赤外領域0.7~2.3 µm中から選択可能、最大量子効率90%以上)
- 入射方式: シングルモードファイバー入射(FC/PC or UPCタイプ)
- 入射チャンネル: 最大16チャンネルまで対応
- 小型クライオスタット、小型空冷コンプレッサー採用
- タッチパネル式コントローラーユニット
- 検出光子数、ダークカウント、冷却温度をモニター可能
- PC制御又はスマートフォン制御可能
用途
通信分野
量子暗号通信
衛星光通信
空間光通信
産業分野
ウェハ表面検査
プラズマモニタ
半導体欠陥検査
計測分野
レーザーセンシング
放射線計測
医療分野
血液検査
生化学検査
バイオ分野
蛍光観察
蛍光相関分光
充実のユーザーサポート
万一の不具合時のサポートはもちろん、センサー交換も弊社でサポート、スピード解決いたします。納入時、ご購入後の動作テスト*も弊社で対応可能です。
ご購入前、ご購入後のサポート力でも東京インスツルメンツなら安心です。

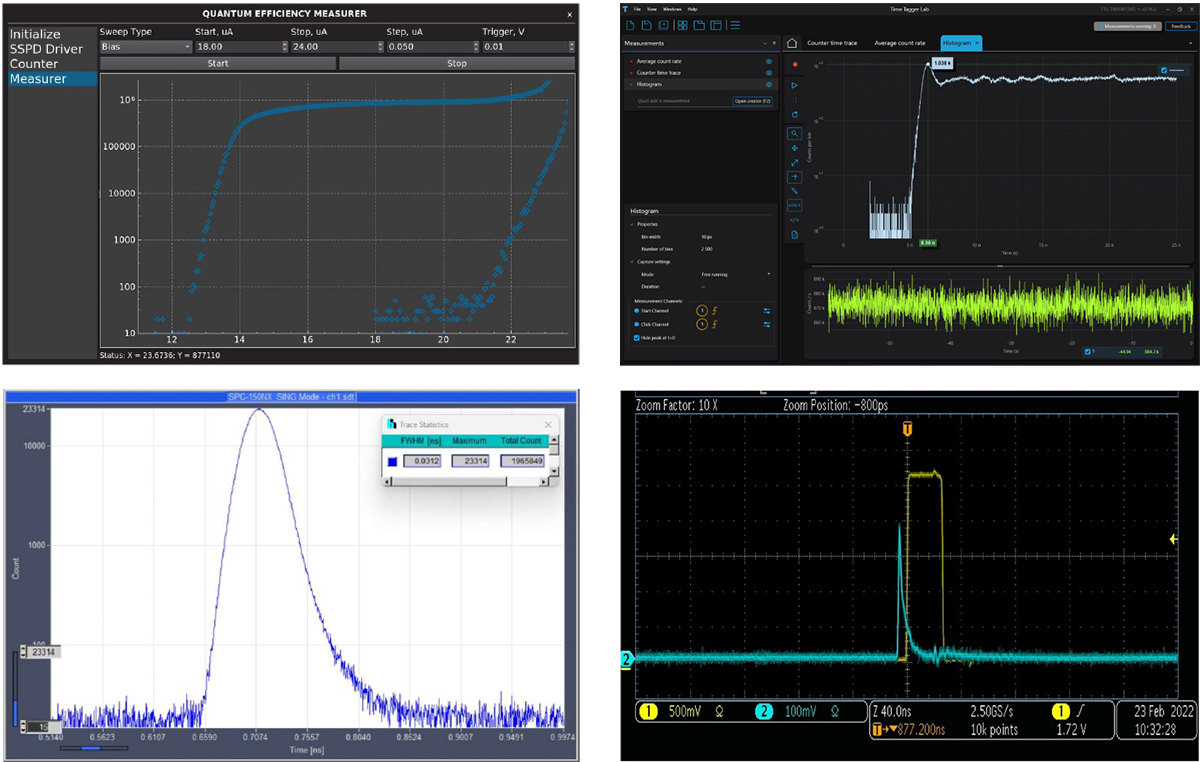

*動作テストについて
量子効率1310nm/1550nm、ダークカウント、ジッター、信号波形を
お客様の実験室内でも、動作確認が可能です。
クローズドサイクル機械式冷凍機搭載型SSPD検出器
TCOPRS-CCRシリーズ仕様
型名 | Short-Wave (0.7-1.3um) |
Telecom-Wave (1.3-1.6um) |
Long-Wave (1.6-2.3um) |
---|---|---|---|
システムタイプ | HED: 高感度検出器(High Efficiency Detector) -最大85%以上の量子効率 |
||
量子効率 | 85% | 85% | 50% |
感度範囲 | 100nm | 100nm | 100nm |
デッドタイム | 10ns | 15ns | 25ns |
ダークカウント | 10cps | 100cps | 500cps |
ジッター | 45ps | 50ps | 70ps |
システムタイプ | U-HED: 超高感度検出器(Ultra-High Efficiency Detector) -最大90%以上の量子効率 |
||
量子効率 | 90% | 90% | 70% |
感度範囲 | 100nm | 100nm | 100nm |
デッドタイム | 10ns | 20ns | 25ns |
ダークカウント | 1cps | 100cps | 500cps |
ジッター | 35ps | 40ps | 70ps |
システムタイプ | Broadband: 広帯域検出器 -最大感度範囲500nm以上の帯域幅 |
||
量子効率 | 60% | 60% | 15% |
感度範囲 | 300nm | 400nm | 500nm |
デッドタイム | 10ns | 15ns | 25ns |
ダークカウント | 10cps | 10cps | 500cps |
ジッター | 45ps | 50ps | 70ps |
システムタイプ | Low-noise : 低ノイズ検出器 -最小ダークカウント1秒あたり0.5カウント以下 |
||
量子効率 | 85% | 75% | - |
感度範囲 | 50nm | 20nm | - |
デッドタイム | 10ns | 15ns | - |
ダークカウント | 0.5cps | 1cps | - |
ジッター | 50ps | 60ps | - |
システムタイプ | Low-jitter : 低ジッター検出器 -最大時間分解能25ps以下 |
||
量子効率 | 85% | 75% | - |
感度範囲 | 100nm | 100nm | - |
デッドタイム | 10ns | 15ns | - |
ダークカウント | 10cps | 100cps | - |
ジッター | 25ps | 35ps | - |
