ダイクロイックミラー 製品概要
ダイクロイックミラーは、入射角度が45°で設計されています。特定波長よりも長波長側が透過し、 短波長側を反射することにより、スペクトル分離が可能です。
イリディアン社製フィルターについて

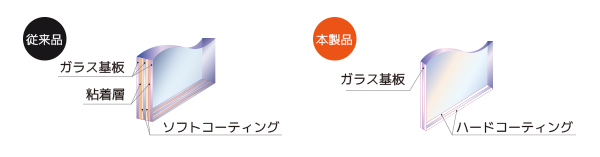

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。
特長
- 高耐久性
- バイオメディカル
- 高い透過率·OD値
- ほとんどの顕微鏡メーカーのフィルターキューブに取付け可能
- 安価
用途
- 蛍光観察·蛍光測定
- 顕微鏡用途
- バイオフォトニクス
- バイオメディカル
ダイクロイックミラー/DMシリーズ 蛍光測定用（emitter）
共通仕様
| 光学特性 | 平均反射率 @ 反射波長範囲 | 90% (typical) |
|---|---|---|
| 平均透過率 @ 透過波長範囲 | 90% (typical) | |
| 入射角 | 43.5～46.5° | |
| Cone Half Angle | 2° | |
| 物理的特性 | 長さ | 25.2 ± 0.1 mm |
| 幅 | 35.6 ± 0.1 mm | |
| フィルター厚 | 1.05 ± 0.05 mm | |
| 有効口径 | 80% 楕円形 | |
| 平坦度 | 1266 nm | |
| 平行度 | 180 arcsec | |
| 表面精度 | 60scratch/40dig |
DMシリーズ蛍光測定用 emitter ラインナップ
| 型名 | 反射波長域 (nm) | 透過波長域 (nm) |
|---|---|---|
| 409 DM | 327～404 | 415～570 |
| 452 DM | 423～445 | 460～610 |
| 497 DM | 452～490 | 505～800 |
| 499 DM | 470～490 | 508～675 |
| 516 DM | 490～510 | 520～700 |
| 562 DM | 499～555 | 569～730 |
| 585 DM | 533～580 | 595～800 |
| 660 DM | 594～651 | 669～726 |
| 685 DM | 600～676 | 695～810 |
※ 各数値はtypical の値です。
ダイクロイックロングパスフィルター/ LL シリーズ レーザーライン用
異なる波長の複数のレーザーの合成、分離が可能です。
共通仕様
| 光学特性 | 平均反射率 | >95% (typical) |
|---|---|---|
| 平均透過率 | >95% (typical) | |
| 入射角 | 45° | |
| 信頼性 | 環境耐性 | MIL-STD-810F |
| 物理耐性 | MIL-C-48497A | |
| 物理的特性 | 長さ | 25.2 ± 0.2 mm |
| 幅 | 36.2 ± 0.2 mm | |
| フィルター厚 | 2.0 ± 0.2 mm | |
| 表面精度 | 60scratch/40dig |
LLシリーズレーザーライン用ラインナップ
| 型名 | レーザー波長（nm） | 反射波長域 (nm) | 透過波長域 (nm) |
|---|---|---|---|
| 532 LPF LL | 532.0 | 531.5～532.5 | 536～676 |
| 785 LPF LL | 785.0 | 784～786 | 790～1050 |
※ 各数値はtypical の値です。
ダイクロイックロングパスフィルター/ DLPシリーズ フローサイトメーター用
共通仕様
| 光学特性 | 動作波長範囲 | 400～1000nm |
|---|---|---|
| 平均透過率＠透過波長範囲 | >90% (typical) | |
| 平均反射率＠反射波長範囲 | >97% (typical) | |
| 入射角 | 45± 2° | |
| 信頼性 | 環境耐性 | MIL-STD-810F |
| 物理耐性 | MIL-C-48497A | |
| 物理的特性 | リング外径 | 25.2 ±0.0/- 0.2 mm |
| 有効口径 | 20 mm | |
| フィルター厚 | 1.1 ± 0.1 mm | |
| リング厚 | 3.5± 0.1 mm | |
| 表面精度 | 60scratch/40dig |
DLPシリーズ フローサイトメーター用ラインナップ
| 型名 | 反射波長域 (nm) | 透過波長域 (nm) |
|---|---|---|
| FLD418 DLP | 400～412 | 424～1000 |
| FLD567 DLP | 400～561 | 573～1000 |
| FLD595 DLP | 400～586 | 604～1000 |
| FLD642 DLP | 400～636 | 648～1000 |
| FLD681 DLP | 400～675 | 687～1000 |
| FLD708 DLP | 400～701 | 715～1000 |
| FLD755 DLP | 400～748 | 762～1000 |
※ 各数値はtypical の値です。
ダイクロイックショートパスフィルター/ DSP シリーズ フローサイトメーター用
共通仕様
| 光学特性 | 動作波長範囲 | 400～1000nm |
|---|---|---|
| 平均透過率 | >90% (typical) | |
| 平均反射率 | >97% (typical) | |
| 入射角 | 45± 2° | |
| 信頼性 | 環境耐性 | MIL-STD-810F |
| 物理耐性 | MIL-C-48497A | |
| 物理的特性 | リング外径 | 25+0.0/- 0.1 mm |
| 有効口径 | 20 mm | |
| フィルター厚 | 1.1 ± 0.1 mm | |
| リング厚 | 3.5± 0.1 mm | |
| 表面精度 | 60scratch/40dig |
DSP シリーズ フローサイトメーター用ラインナップ
| 型名 | 透過波長域 (nm) | 反射波長域 (nm) |
|---|---|---|
| FLD495 DSP | 400～488 | 502～1000 |
| FLD548 DSP | 400～539 | 557～1000 |
| FLD553 DSP | 400～544 | 562～1000 |
| FLD558 DSP | 400～552 | 561～1000 |
| FLD601 DSP | 400～594 | 608～1000 |
| FLD650 DSP | 400～644 | 656～1000 |
| FLD748 DSP | 400～738 | 758～1000 |
※ 各数値はtypical の値です。
