製品概要

ポータブルFTIRガス分析システム "GASEX PORTA"（ARCOptix S.A社製）は、小型FT-IRと耐食性マルチパス 加熱セル（容量0.2リットル、光路長5m）搭載の、フィールド測定対応・持ち運び可能な一体型FTIRガス分析装置です。

測定波数範囲5000～830cm^-1（2～12μm）で、複数のガス（CO₂, H₂O, CO, NH₃, NO, NO₂, N₂O, SO₂, CH₄, HF, HCl, VOC）を短時間に同時計測することが可能です。
波数分解能は2cm^-1（または 0.5cm^-1）、検出限界は約1ppmを実現しています。
耐食性マルチパス加熱セルは常に～200℃に保たれており、高濃度H₂Oや腐食性ガスを導入して凝集を回避して光学系の清浄性を保ちます。

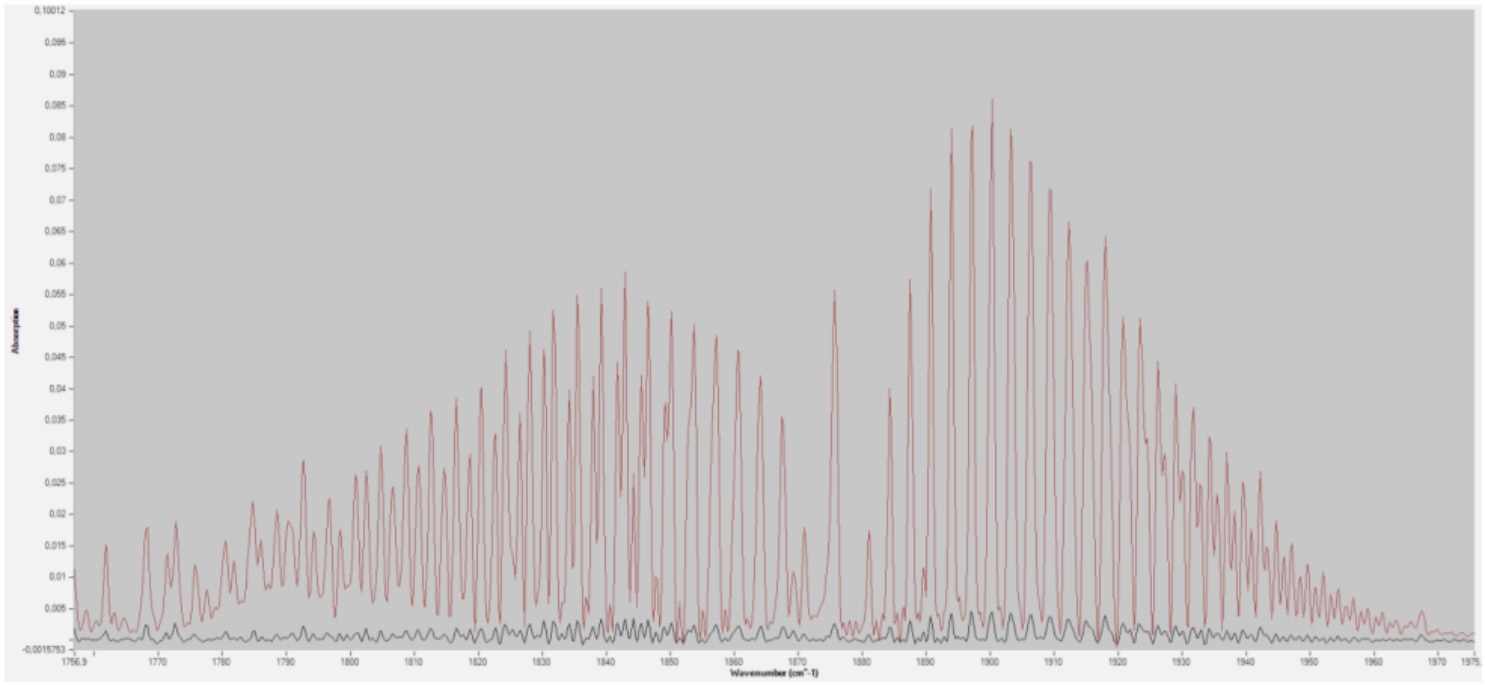

測定例｜複数のガス種を同時測定

特長

• フィールド測定＆持ち運びに対応
• ポータブル・堅牢設計（寸法：450 × 300 × 200 mm、重量：13 kg）
• 複数ガスを同時計測 （CO₂, H₂O, CO, NH₃, NO, NO₂, N₂O, SO₂, CH₄, HF, HCl, VOC）
• 検出限界 1ppmクラスの低濃度測定
• 加熱セル温度 ：－20 ～ 200℃対応、高断熱性能シームレス構造セルで凝集を防止
• 高濃度H₂Oや腐食性ガスも導入可能
• 耐食性マルチバンドパス加熱セル搭載（容量：0.2 L、光路長：5 m、32回反射）
• 小型FT-IR分光器を搭載
  波数範囲：5000～830 cm^-1（2～12 μm）、波数分解能：2cm^-1or 0.5 cm^-1

アプリケーション

• 周辺大気（環境および汚染）モニタリング
• 鉱業関連測定
• 継続的排出量モニタリング（CEM）
• 石油化学
• エンジン排出量
• 有毒ガス検出
• 燃焼モニタリング
• セキュリティー＆防衛
• 法医学測定

装置内部構造

上図は下記のように構成されています
左側：耐食性マルチバンドパス加熱セル（容量0.2リットル、32回反射、光路長5m）
右側：小型FT-IR（堅牢Dual Coner-Cubeタイプ）
（Glober光源内蔵、4段冷却MCT検出器内蔵）

製品ラインナップ

• GASEX-PORTA-SD-20：分解能2cm^-1仕様
• GASEX-PORTA-HD-05：分解能0.5cm^-1仕様
