概要

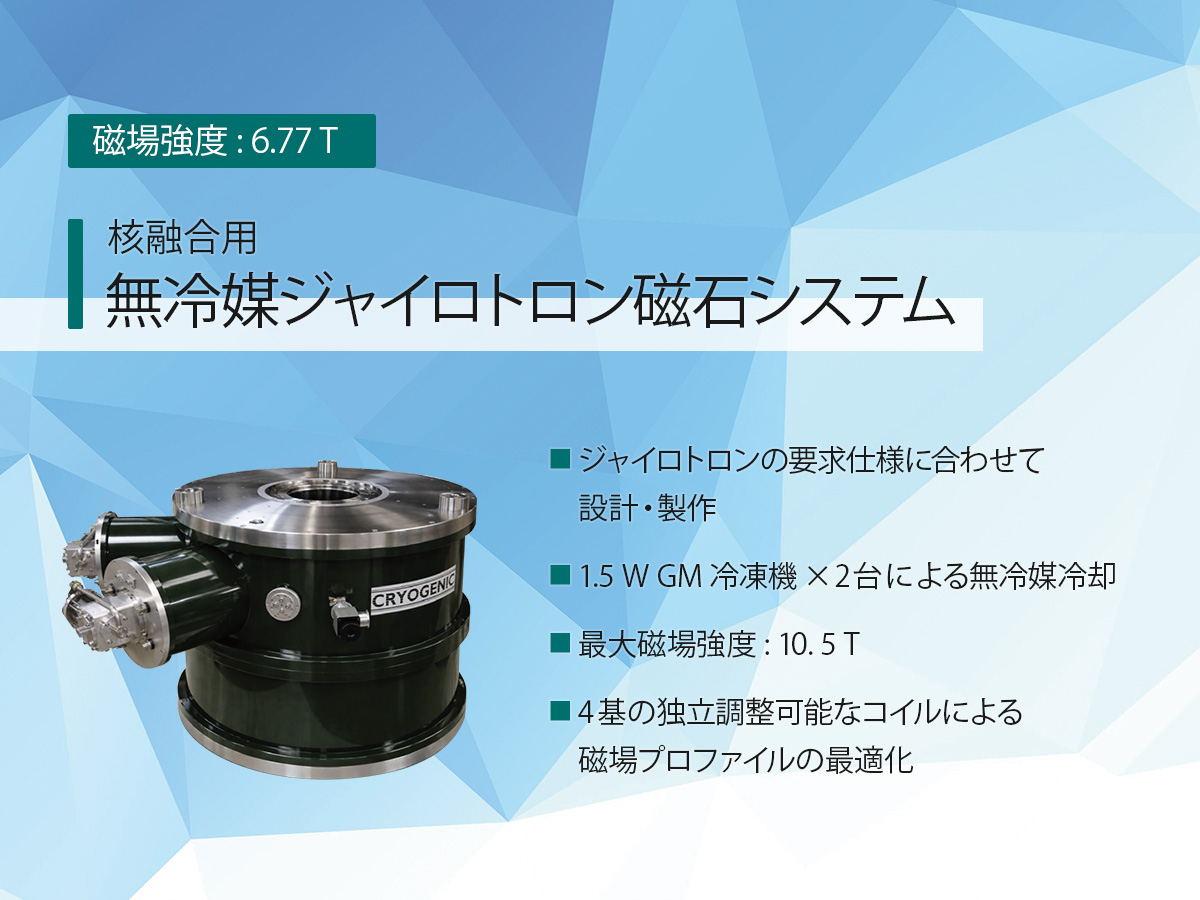

本製品は、核融合用ジャイロトロン向けに開発された、液体ヘリウムを必要としない完全無冷媒の超伝導マグネットです。運用の低コスト化と安定稼働を両立し、高度なプラズマ加熱技術に貢献します。
特長
- ジャイロトロンの要求仕様に合わせて設計・製作
- 最大磁場強度 : 10.5 T（運転マージン含む）
- 大型常温ボア : Ø 240 mm（エミッタ部 : Ø 290 mm）
- 一体型X–Yダイポールステアリングコイル
電子ビームを±0.5 mm偏向
専用電源による独立制御 - 独立制御可能な4系統メインコイル回路
主コイル (Nb3Sn)
補正コイル (NbTi)
2つのガンコイル (NbTi) - 磁場均一性 : ±0.1% 共振器領域にて
- ジャイロトロンの質量：最大2,000 kgまで対応
- 自動化
PLC/LabVIEW対応の完全なリモート制御インターフェース
測定データ
液体ヘリウムとは？
液体ヘリウムを使用せず、機械式冷凍機によって冷却する方式です。
