製品概要

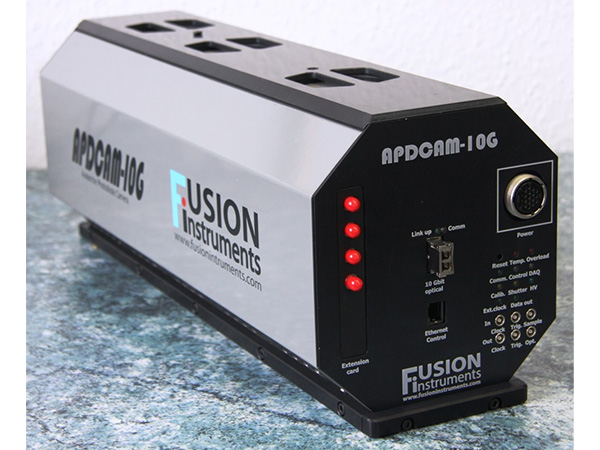

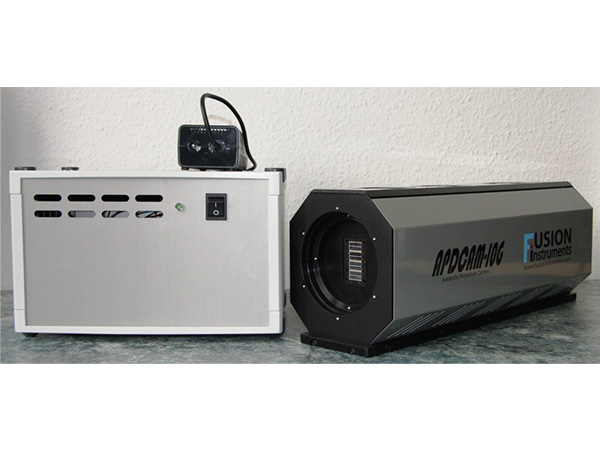

APDCAM-10Gは、32素子APDアレイを2個または4個搭載したモジュール型APDカメラです。用途により4 × 16、4 × 32、8 × 8、8 × 16のAPD配列のカスタマイズが可能です。さらに各素子にそれぞれファイバーを接続したファイバーカップリングモデルも提供可能です。
各APD素子は、独自の低ノイズアンプとADコンバータを備えています。アンプのパラメータは、最適なS/N比を提供するために、アプリケーションで予想される光束とターゲット測定周波数に適合させます。ADコンバータから得られるデータストリームは、10 Gbitイーサネット接続を介してコンピューターに直接送信され、128チャンネルで4 MHzという非常に高速なサンプリングレートを可能にします。カメラの動作制御にも同じインターフェースが使用されます。
またAPDCAM-10Gは、温度制御ディテクター、キャリブレーションライト、様々なクロックとトリガースキームといった機能の他、スペクトル測定やキャリブレーション用としてディテクターの周囲に最大4本の光ファイバーを配置することができます。オプションとして高集光用マイクロレンズアレイ、耐磁性エレクトロニクスを搭載することも可能です。
用途
- ペレット射出診断
- ガスパフイメージング診断
- ビーム放射分光法（BES）
- 高速イオン測定
- 高速分光 など
特長
- 4 × 16、4 × 32、8 × 8または8 × 16マトリックスの64/128素子APD搭載
– 各素子に個別の低ノイズアンプとADC - カスタム配列可能
- 最大量子効率85％
- 検出器ゲイン：検出器バイアス電圧で2～50調整可能
- 検出器用マイクロレンズアレイ（オプション）
- 14ビットADC、PCメモリへの直接データ転送
- 多彩なトリガーオプション：
– ソフトウェア、外部トリガー、内部レベル（ピクセルごとに調整可能）、ポストトリガー - レベル調整可能なキャリブレーションライト
- 各素子への光ファイバーカップリング（オプション）
- 内蔵TTLファイバーまたはファイバーTTLトリガー/クロックコンバーター（オプション）
- 耐磁性バージョン（オプション）
- C言語ソフトウェア開発キット（Linux）
- PythonおよびIDLインターフェース・パッケージ
