製品概要

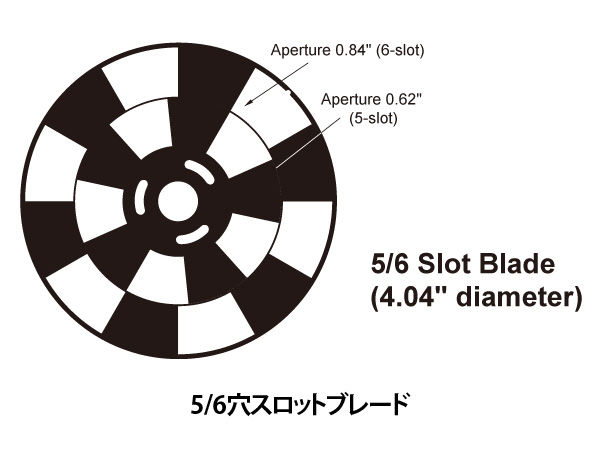

SR540型オプティカルチョッパーは連続光源をパルス化するための装置です。4 Hz~3.7 kHzの周波数範囲でパルス化できます。スロットブレードは標準で5/6穴、25/30穴の2種類が付属しており、周波数に合わせて使い分けます。外部電圧コントロール入力により外部からチョッピング周波数を制御できます。ロックインアンプ等への外部シンク出力から外部への同期信号を出力できます。チョッパーヘッドはロッド固定用の穴(ネジ止め式)および2インチピッチ(50.8 mm)の長穴付のベースプレートにより、各種光学系に合わせて設置が可能です。
特長
- チョッピング周波数4Hz~3.7kHz
- 低位相ジッター
- シングルおよびデュアルビーム光学系対応
- 和周波、差周波参照出力
- ボトルクランプ、ロッドマウンティング可能
用途
- 連続光のパルス化
SR540型オプティカルチョッパー 仕様
チョッピング周波数 | 4 Hz~400 Hz (5/6 スロットブレード使用時) 400 Hz~3.7 kHz (25/30 スロットブレード使用時) |
周波数安定性 | 250 ppm/°C (代表値) |
周波数ドリフト | <2 %, 100 Hz < f < 3700 Hz |
位相ジッター (rms) | 0.2° (50 Hz~400 Hz) 0.5° (400 Hz~3.7 kHz) |
周波数表示 | 4桁、表示分解能:1Hz |
周波数制御 | 10回転ポテンショメータ 3レンジ: 4 Hz~40 Hz 40 Hz~400 Hz 400 Hz~3.7 kHz |
制御用入力電圧 | 0~10 VDC 0~100%フルスケール 電圧入力時はポテンショメータは機能しません。 |
参照モード | finner, fouter, 5×fouter, finner + fouter, fouter - finner |

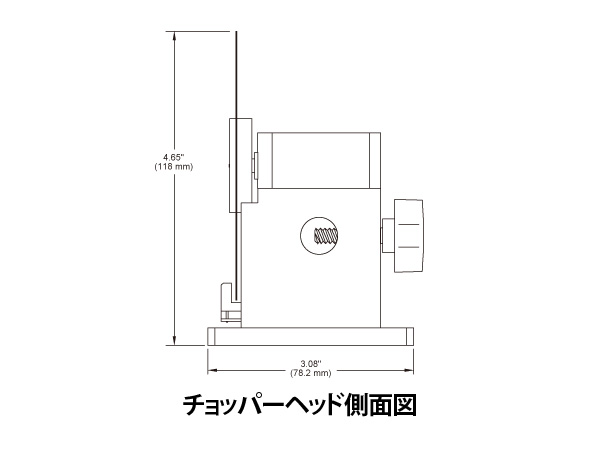

外形寸法 | コントローラー 196×46×130 (WHL, mm) チョッパーヘッド 71×53×25 (WHL, mm) |
ブレード径 | 4.04" ±0.002" |
ケーブル長 | 6 ft. |
消費電力 | 12 W, 100/120/220/240 VAC, 50/60 Hz |
