レーザ励起波長可変光源 TLS-EQシリーズ 製品概要
レーザ励起波長可変光源（Energetiq, A HAMAMATSU Company製）は、Energetiq独自技術のレーザ励起プラズマ光源をベースに分光器一体型で設計された連続波長可変光源です。
従来のランプ光源をベースとした波長可変光源に比べ、高安定・高輝度・長寿命となっております。EQ-77（超高輝度拡散照射仕様）を搭載したTLS-EQと、EQ-9（拡散照射仕様、OEMモデル）を搭載したTLS-EQ-9の2種類のモデルを用意しております。
高い技術を裏付ける保有特許
本製品の基礎原理であるレーザ励起技術は、EQ社の保有する特許技術です。関連の特許番号は以下の通りです。
（US 7435982, 7786455, 8525138, 8969841, 9048000, 9185786; Japan 5410958, 5628253; Korea 10-1507617; UK GB2450045.）
なお、より詳細な情報は以下サイトをご参照ください。
https://www.energetiq.com/patents
レーザ励起波長可変光源 TLS-EQシリーズ ラインナップ
- 3モデル
- TLS-EQ-77-S：波長範囲 350～1100 nm
- TLS-EQ-77-UV：波長範囲 200～800 nm
- TLS-EQ-77-NIR：波長範囲 800～1700 nm
- 波長掃引速度： 200 nm/秒（最速代表値）
- 波長範囲： 380～1100 nm
- 波長掃引速度： 140 nm/秒（最速代表値）

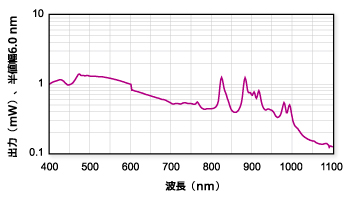

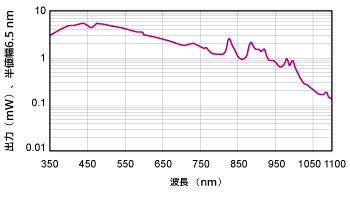

波長可変光源 帯域内バンド幅＆フラックス（代表値）
レーザ励起波長可変光源 TLS-EQシリーズ 仕様
| 型名 | TLS-EQ-9 | TLS-EQ-77 | TLS-EQ-77-UV | TLS-EQ-77-NIR |
| 波長範囲 | 380～ 1100nm |
350～ 1100nm |
200～ 800nm |
800～ 1700nm |
| 波長精度 | ±0.5 nm | |||
| 波長掃引速度 （最速代表値） |
140nm/秒 | 200nm/秒 | ||
| 標準照射方法 （光ファイバー照射） |
コア径φ1500μmの 光ファイバー |
コア径φ600μｍの 光ファイバー |
コア径φ1500μｍの 光ファイバー |
|
| ファイバー（NA） | 0.39 | |||
| スペクトル分解能（FWHM） | ユーザー選択： 1.0～8.0nm |
6.5nm | 4.7nm | 9nm |
| 帯域内 最大フラックス |
2.37mW @824nm |
4.9mW @400nm |
1.6mW @300nm |
1.62mW @920nm |
| 帯域内 平均フラックス |
～1.20mW | ～2.3mW | ～1.1mW （200～500nm） |
～0.44mW |
| 搭載LDLS レーザークラス |
Class1 (IEC 60825:2014) | |||
| ランプ寿命 | 10000時間（代表値） | |||
| 推奨窒素パージ | Grade6、供給圧力20psig（0.14 Mpa) | |||
| 準拠基準 | CEマーク | |||
| 光源本体 | 35.6×27×23.3mm 8kg |
266×432×222mm 16.6kg |
||
| 専用電源 | 38×197×93mm 0.68kg |
152×250×132mm 2.9kg |
||
| 消費電力 | 100～240VAC、50/60Hz | |||
