製品概要

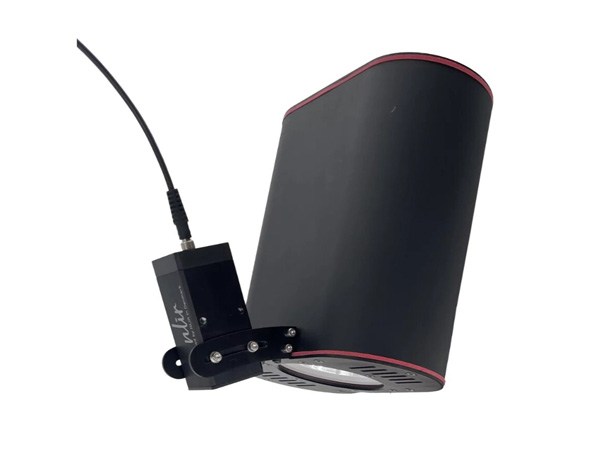

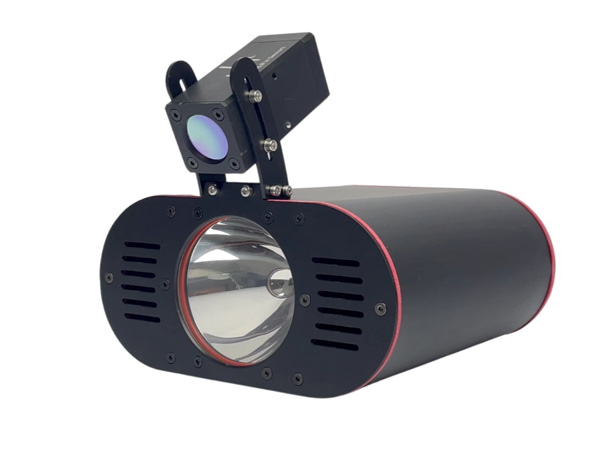

REFLECTIONインターフェースは、効率的な中赤外線の反射測定をするのための光学系です。
本インターフェースは、中赤外線光源光源 AURALISとSAMPLERアクセサリの2製品で構成されています。
同メーカーの「高速中赤外分光器 MIDWAVE / BUNDLE」に光ファイバー接続することで、入射角15°、作動距離150 mmでの反射測定が可能です。
さらに、生産ライン上でスタンドに取り付けて使用することで、リアルタイム反射測定に対応します。
特長
- 作動距離 : 150 mm
- 波長範囲 : 2.0 ～ 5.0 μm
- 集光スポットサイズ : 1 ～ 2 mm
- SMA-905ファイバーコネクタ
用途
- 各種サンプルの拡散反射測定
仕様
| 型名 | AURALIS |
|---|---|
| 光帯域幅 | 1.0 ～ 10.0 μm |
| 光源 | 1050 ℃ シリコンカーバイド |
| 安定化 | アクティブ出力安定化機能 |
| 寿命 | 1800時間 |
| 光出力 | 自由空間出力（フリースペース） |
| フォーカススポットでの強度 | 0.5 W / cm² |
| 作動距離 | 150 mm |
| 消費電力 | 22 ～ 25 W |
| 供給電圧 | 19 V |
| 外形寸法 | 180 × 180 × 90 mm |
| 重量 | 1.6 kg |
| 保護窓 | フッ化カルシウム（CaF₂）ウィンドウ |
| 型名 | SAMPLER |
|---|---|
| 光帯域幅 | 2.0 ～ 5.0 μm |
| 集光スポットサイズ | 1 ～ 2 mm |
| 作動距離 | 146 mm |
| コネクタ形状 | SMA-905ファイバーコネクタ |
| 対応最大NA | 0.3 |
| 取付ねじ | M3およびM4 |
| 外形寸法 | 80 × 36 × 36 mm |
| 重量 | 210 g |
