製品概要

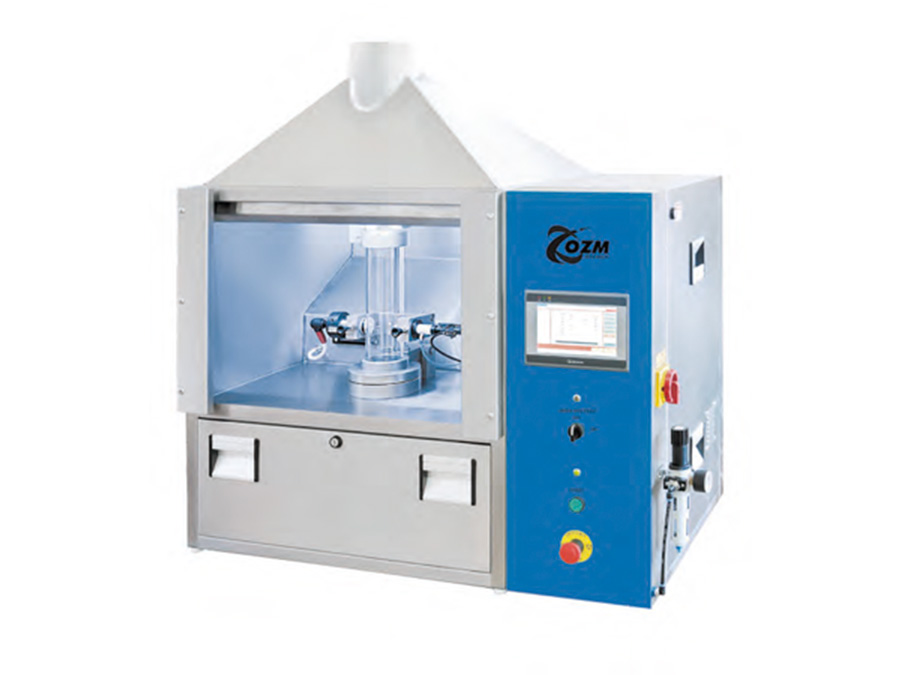

MIE-D 1.2
粉塵の最⼩着⽕エネルギー測定装置
MIE - D 1.2
MIE-D 1.2は、EN 13821 に準拠して粉じん分散系の最⼩着⽕エネルギー（Minimum Ignition Energy：MIE）を測定するための装置です。
可燃性物質の最⼩着⽕エネルギー（MIE）とは、⼤気圧および室温条件下において、最も着⽕しやすい状態の試験対象／空気混合気を着⽕させるのに必要な電気エネルギーの最⼩値を指します。
対応規格
- EN 13821: Potentially Explosive Atmospheres ‒ Explosion Prevention and Protection ‒ Determination of Minimum Ignition Energy of Dust/Air Mixtures
- ASTM E 2019: Standard Test Method for Minimum Ignition Energy of a Dust Cloud in Air
- IEC 61241 - 2 - 3: replaced by ISO/IEC 80079 - 20 - 2:2016
- ISO/IEC 80079 - 20 - 2:2016: Explosive Atmospheres. Material Characteristics. Combustible Dusts Test Methods

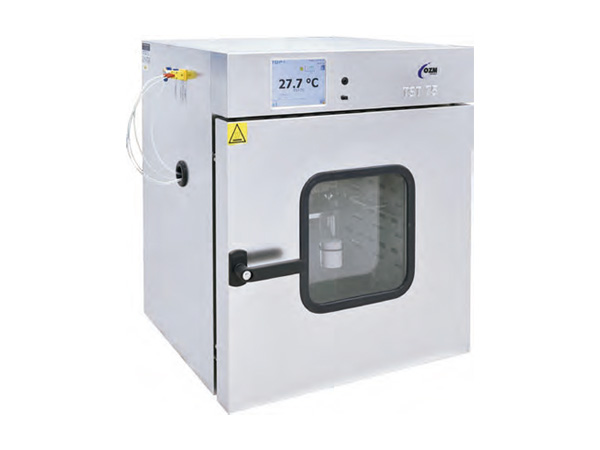

TST 75
75℃熱安定性試験装置
TST 75
TST 75を⽤いた熱安定性試験は、エネルギー物質の熱衝撃に対する応答特性を評価する試験です。本試験では、75 ℃に⼀定保持されたオーブン内で試料を加熱し、発熱分解の有無を検出します。
対応規格
- UN Recommendation on the Transport of Dangerous Goods, Manual of Tests and Criteria, United Nations, New York, 2015, Test 3(c)
- EN 13631 - 2:2002, Explosives for civil uses ‒ High explosives ‒ Part 2 : Determination of thermal stability of explosives
FRTA I
可燃性濃度限界測定装置
FRTA I
FRTA Iは、各種可燃性ガス や揮発性液体の下限可燃濃度（LFL）、および上限可燃濃度（UFL）を測定するために設計された装置です。⾼電圧による電気着⽕と炎の伝播に関する⽬視観察によって測定を⾏います。

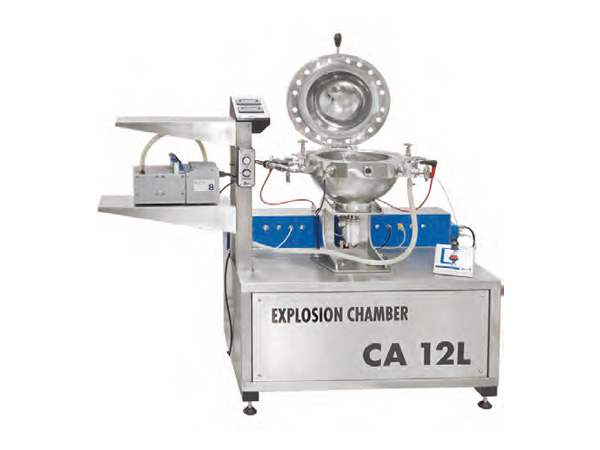

CA 12L
気体及び蒸気⽤爆発チャンバー
CA 12L
爆発チャンバーは、可燃性ガスおよび蒸気の基本的な爆発特性を測定するために使⽤されます。測定は標準条件だけでなく、最⾼ 200°C の初期温度および最⾼12 barの初期圧⼒においても実施可能です。 測定する特性は、最⼤爆発圧⼒、最⼤昇圧速度、発下限および上限濃度、限界酸素濃（LOC）などです。
対応規格
- EN 15967 (maximum pressure and rate of pressure rise) ‒ gas and vapors
- EN 14756 (LOC) ‒ gas and vapors
- EN 1839 (explosion limits) ‒ gas and vapo

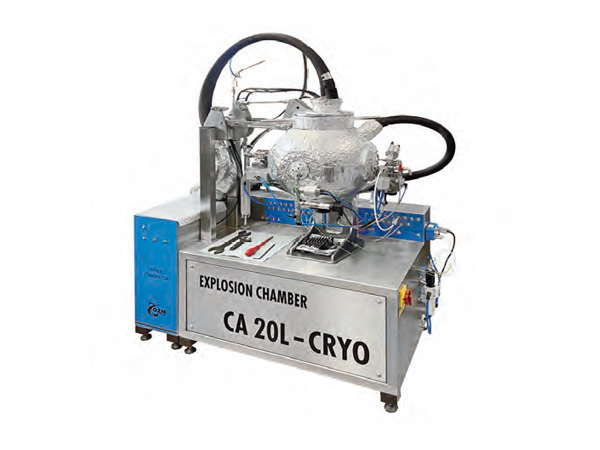

CA 20L and CA 20L CRYO
気体及び粉塵⽤爆発チャンバー
CA 20L and CA 20L CRYO
爆発チャンバーは、可燃性粉塵、ガス、蒸気、およびそれらのハイブリッド混合物の爆発特性を測定する ために使⽤されます。測定する特性は、最⼤爆発圧⼒、最⼤昇圧速度、爆発下限／上限、限界酸素濃度などです。ガス試験⽤には、 - 70 °Cからの低温実験を可能にするクライオ拡張ユニットの追加も可能です。
対応規格
- EN 14034 (1‒3)
- ISO/IEC 80079 ‒ 20 ‒ 2 : Explosive Atmospheres ‒ Part 20 ‒ 2: Material characteristics ‒ Combustible dusts test methods
- ASTM E1226 : Standard Test Method for Explosibility of Dust Clouds
- ASTM E1515 : Standard Test Method for MEC ‒ minimum explosible concentration of combustible dusts
- VDI 2263 : Dust Fires and Dust Explosions (Hazard ‒ Assessment ‒ Protective Measures)
- EN 14034 ‒ 4 for measurement of limiting oxygen concentration (LOC)
- EN 15967 (maximum pressure and rate of pressure rise) ‒ gas and vapors
- EN 14756 (LOC) ‒ gas and vapors
- EN 1839 (explosion limits) ‒ gas and vapors
仕様
| MIE-D 1.2 | |
|---|---|
| Standardエネルギーレベル | 1, 3, 10, 30, 100, 300, 1000 mJ |
| Scientificモードエネルギーレベル | 1 〜 2000 mJ内任意のエネルギーが設定可能 |
| 充電電圧 | 7 〜 15 kV内で調整可能 |
| インダクタンス | ≦ 0.025 mH（コイルなし）, 1.0 〜 2.0 mH（コイル有, typically 1.1 mH） |
| HV電極 | タングステン, 2.0 ± 0.5 mm径 |
| HV電極ギャップ | 35 〜 80 pF（通常55 pF） |
| 分散圧 | 最大8 bar |
| 点火遅延時間 | 60 〜 300 ms, 30 msステップで調整可能 |
| 装置サイズ（W × H × D） | 990 × 647 × 1082 mm, 約190 kg |
| TST 75 | |
|---|---|
| 温度範囲 | 室温 〜 150 ℃ |
| 温度精度 | ± 2 ℃ |
| 標準サンプル重量 | 100 g |
| オーブンサイズ（W × H × D） | 395× 395 × 360 mm, 56 L |
| 装置サイズ | 595 × 700 × 600 mm, 57 kg |
| FRTA I | |
|---|---|
| 温度範囲 | 室温 〜 150 ℃ |
| 温度精度 | ± 1 ℃ |
| ガス圧力 | 0 〜 250 kPa/ 0 〜 160 kPa |
| ガラス試験容器容積 | 5 L |
| チャンバーサイズ（W × H × D） | 395 × 395 × 360 mm, 56 L |
| CA 12L | |
|---|---|
| 爆発チャンバー | 二重壁球形, ステンレス, 12L |
| 動作圧力 | 最大100 barg |
| 最大圧力上昇速度 | 6000 bar/s以上 |
| 最大初期圧 | 12 barg |
| 許容酸素濃度 | 最大22 % vol |
| CA 20L | |
|---|---|
| 爆発チャンバー | 二重壁球形, ステンレス, 20L |
| 動作圧力 | 最大20 barg |
| 最大圧力上昇速度 | 4000 bar/s以上 |
| 最大初期圧 | 2 bara |
| 許容酸素濃度 | 最大25 % vol |
