特注システム|簡易蛍光スペクトル/寿命測定システム
低価格で蛍光スペクトル&燐光寿命測定が可能
プローブでのポータブル測定にも対応いたします
当社オリジナルの簡易蛍光測定システムは、LED光源と小型分光器(蛍光スペクトル測定)と高電子増倍管+オシロスコープ(寿命測定)を組合せた、卓上型システムです。
続きを読む
プローブを使用したスポット測定や、自動ステージを組合せたマッピング測定など、ご要望に応じて最適なシステムを幅広くご提案致します。励起LED波長や特注ソフトウェアなど、お客様のご要望に合わせてご提案可能です。
特注システム納入実績例

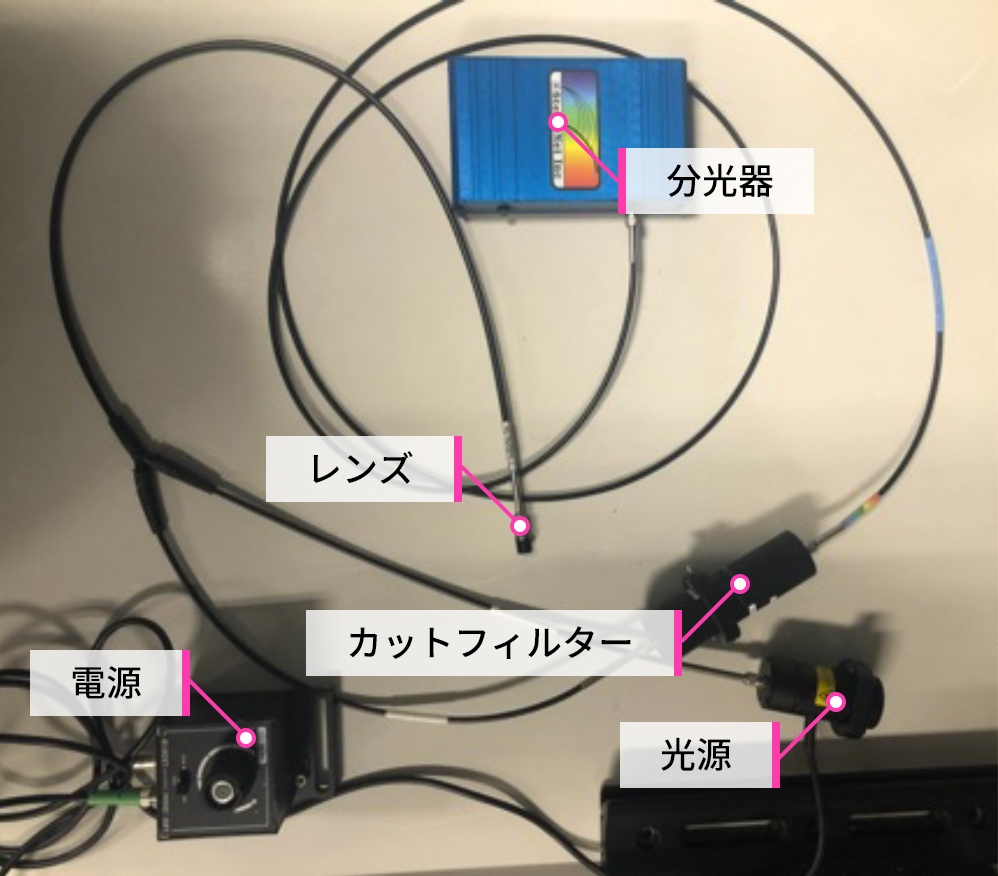

例1 : Y分岐ファイバーを用いた構成(蛍光スペクトル測定)

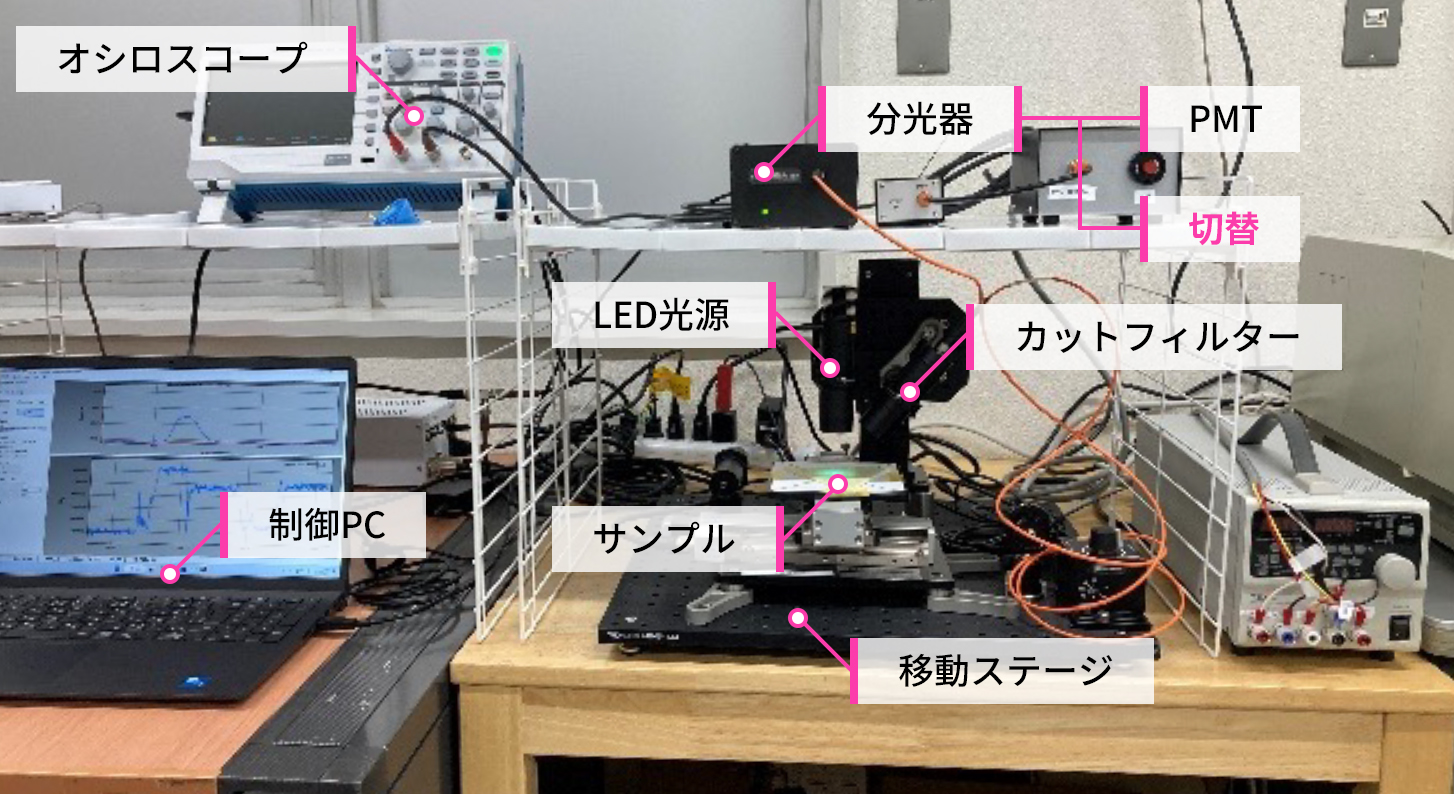

例2 : 小型分光器(蛍光スペクトル測定) & 光電子増倍管+オシロスコープ(燐光寿命測定構成)
Demoに関してのご案内
ただいま、デモ機のご予約を受け付けております。 ご予約の方はこちらよりお問い合わせください。
StellarNet社製ファイバー分光器用光源 製品概要
本製品は、同社ファイバーマルチチャンネル分光器用の、反射・透過・吸収測定、横軸波長校正・縦軸強度校正などに使用する光源です。SMA905ファイバーコネクター接続式です。UV域の測定では重水素ランプを、VIS~NIR域の測定ではハロゲンランプを、UV~NIR域のワイドレンジ測定では重水素/ハロゲン一体型の光源をお選び下さい。蛍光測定励起用には、LED光源をご使用ください。分光器波長校正(確認)用には、Hg/ArランプとNeonランプの2種類をご用意しております。分光器の縦軸強度補正用には、UV用とVIS~NIR用の2種類の分光放射照度標準光源も用意しております。
各種光源には、フィルターホルダー付モデル、キュベットホルダー付モデルなどもあり、さらに低コストでコンパクトな装置構成を組むことができます。光源は、手のひらサイズからA6サイズ(105 × 148 mm)のコンパクト設計で、ご使用になりたい場所に持ち運びお使いいただくことが可能です。
StellarNet社製 ファイバー分光器用光源 ラインナップ
・ランプ種類: ハロゲンランプ
・用途: 透過・吸収測定、反射測定
・波長範囲: 350~2200nm
・オプション:
フィルターホルダー付
光強度アップレンズ追加
キュベットホルダー付
充電式バッテリー追加
・ランプ種類: 重水素ランプ
・用途: 透過・吸収測定、反射測定
・波長範囲: 190~450nm
・オプション:
フィルターホルダー付
光強度アップレンズ追加
・ランプ種類: ハロゲンランプ (SL1-CAL)、重水素ランプ (SL3-CAL)
・用途: 分光器縦軸強度校正用
・波長範囲: SL1-CAL 300~1100nm強度データ付、SL3-CAL 200~400nm強度データ付
分光器強度補正を行う際には、下記の3点が必要となります。
①ファイバーコア600um以上
②スリット幅50μm以上選択
③CR2拡散板アタッチメント
機種により強度補正に適さないモデルがあります。お問合せください。

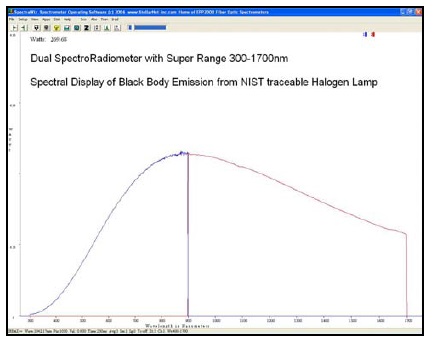

StellarNet社の可視、近赤外分光器を使用して測定したハロゲンランプスペクトル
・ランプ種類: 重水素/ハロゲンランプ(一体型、個別点灯も可能)
・用途: 透過・吸収測定
・波長範囲: 190~2200nm
・オプション:
フィルターホルダー付
キュベットホルダー付
光強度アップレンズ追加
・ランプ種類: LED(6種類標準素子、素子手動交換)
・用途: 蛍光測定
・標準LED波長: 390、470、502、590、660nm、White
・オプションLED波長: 295、345、365nm
・電源:AC電源、オプションで充電式バッテリー追加可

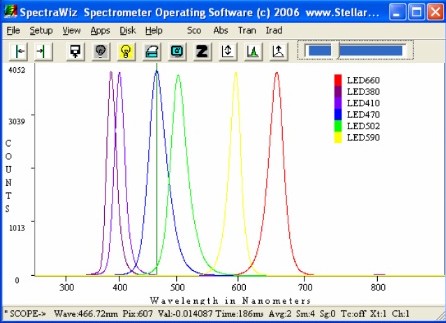

LEDの波長スペクトル
蛍光測定例
・ランプ種類: 水銀-アルゴンランプ
・用途: 分光器の横軸波長校正(波長確認)
・波長範囲: 253.65~1013.98nm範囲のHg-Ar輝線スペクトル
・電源: AC電源、9V乾電池駆動も可能

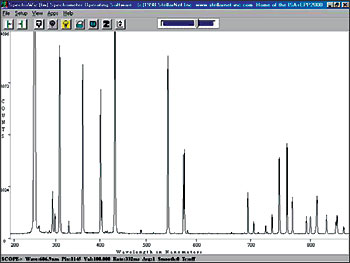

Hg-Ar輝線スペクトル
・ランプ種類: ネオンランプ
・用途: 分光器の横軸波長校正(波長確認)
・波長範囲: 540~745nm範囲のNe輝線スペクトル
・電源: AC電源
StellarNet社製 小型ファイバー分光器用光源 仕様
型名 | 種類 | 波長範囲 | 寿命 | 色温度 |
---|---|---|---|---|
SL1 | 12Wハロゲン | 350~2500nm | 約10,000時間 | ~2800K |
SL3 | 15W重水素 | 190~450nm | 約2,000時間 | 4000K |
SL5 | 12W重水素/ハロゲン | 190~2200nm | ー | ー |
SL1-LED | LED | 390,470,502,590,660nm | 約100,000時間 | ー |
白色LED | ||||
SL2 | 5W水銀-アルゴン | 253~1013 nm | ー | ー |
水銀&アルゴン輝線 | ||||
SL6 | ネオン | 540~754nm | ー | ー |
ネオン輝線 |
- *仕様は予告なく変更になる場合があります。
オプション
選択可能オプション | ||||||
光源種類 | フィルターホルダー付き*4 | 光強度アップ用 | キュベットホルダー付き | 充電式バッテリー追加 | 照度校正 | |
レンズ追加 | ||||||
SL1 | ハロゲン | 〇 | 〇*5 | 〇 | 〇*3 | 〇(SL1-CAL)*1 |
SL3 | 重水素 | 〇 | 〇 | ー | ー | 〇(SL3-CAL)*2 |
SL5 | 重水素ーハロゲン | 〇 | 〇*5 | 〇 | ー | ー |
SL1-LED | LED | (標準搭載) | ー | ー | 〇*3 | ー |
SL2 | 水銀ーアルゴン | ー | ー | ー | (乾電池駆動可) | ー |
SL6 | ネオン | ー | ー | ー | ー | ー |
- *1 校正範囲は300~1100 nm(または300~1700 nm)。別途、拡散板アタッチメント(CR2)の購入が必要です。
- *2 校正範囲は200~400 nm。別途、拡散板アタッチメント(CR2)の購入が必要です。
- *3 別途バッテリーの購入が必要です。
- *4 直径0.5インチのフィルターを挿入できます。
- *5 フィルターホルダー付きモデルに光強度アップ用レンズを追加できます。
用途から光源を選択する
型名 | 用途 | |||||
---|---|---|---|---|---|---|
光源種類 | 透過・吸収 測定 |
反射 測定 |
蛍光 測定 |
波長校正 | 放射照度校正 | |
SL1 | ハロゲン | 〇 | 〇 | - | - | 〇*1 |
SL3 | 重水素 | 〇 | 〇 | 〇 | - | 〇*1 |
SL5 | 重水素ーハロゲン | 〇 | -*2 | - | - | - |
SL1-LED | LED | - | - | 〇 | - | - |
SL2 | 水銀ーアルゴン | - | - | - | 〇 | - |
SL6 | ネオン | - | - | - | 〇 | - |
- *1 校正オプションへの申し込みが必要です。
- *2 重水素-ハロゲン一体型光源で反射測定をご希望の方はお問合せください。
