ピコ秒赤外波長可変レーザー PT277シリーズ
赤外~中赤外域波長可変、1400 ~ 16000 nm (7000 ~ 625 cm-1) 、ライン幅<5 cm-1

  • 仕様更新
EP20 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料
ピコ秒赤外波長可変レーザー PT277シリーズ ピコ秒赤外波長可変レーザー PT277シリーズ

製品概要

EKSPLA社のPT277シリーズはピコ秒光パラメトリック発振器とDPSS励起レーザーが1つのコンパクトな筐体に統合されており堅牢で高い安定性を実現しています。近赤外から中赤外まで幅広い波長域 1400 ~ 16000 nm (7000 ~ 625 cm-1) を出力します。ライン幅は全域で5 cm-1以下です。波長掃引はクローズドループマイクロステッピングモーターにより完全に自動化されており、高速波長掃引にも対応しており、アイドラ波長域で2秒以下、XIR波長域で1秒以下で掃引が可能です。またAOMを内蔵しており70 kHz ~ 2 MHz で強度変調が行えます。
赤外分光、赤外顕微鏡など様々な用途に最適です。

特長

  • PPT277-SIモデル : 1403 ~ 4400 nm(7127 ~ 2237 cm-1)の波⻑可変域
  • PT277-XIRモデル : 1403 ~ 17000 nm(7127 ~ 600 cm-1)の波⻑可変域
  • ハンズフリーチューニング
  • 波数分解能 : < 5 cm-1
  • 近回折限界に近い集光特性
  • 内臓AOMによる強度変調
  • 励起⽤パルスレーザーとOPAユニット⼀体型
  • ⾼速波⻑掃引

アプリケーション

  • 赤外分光
  • 赤外顕微鏡
  • AFM-IR

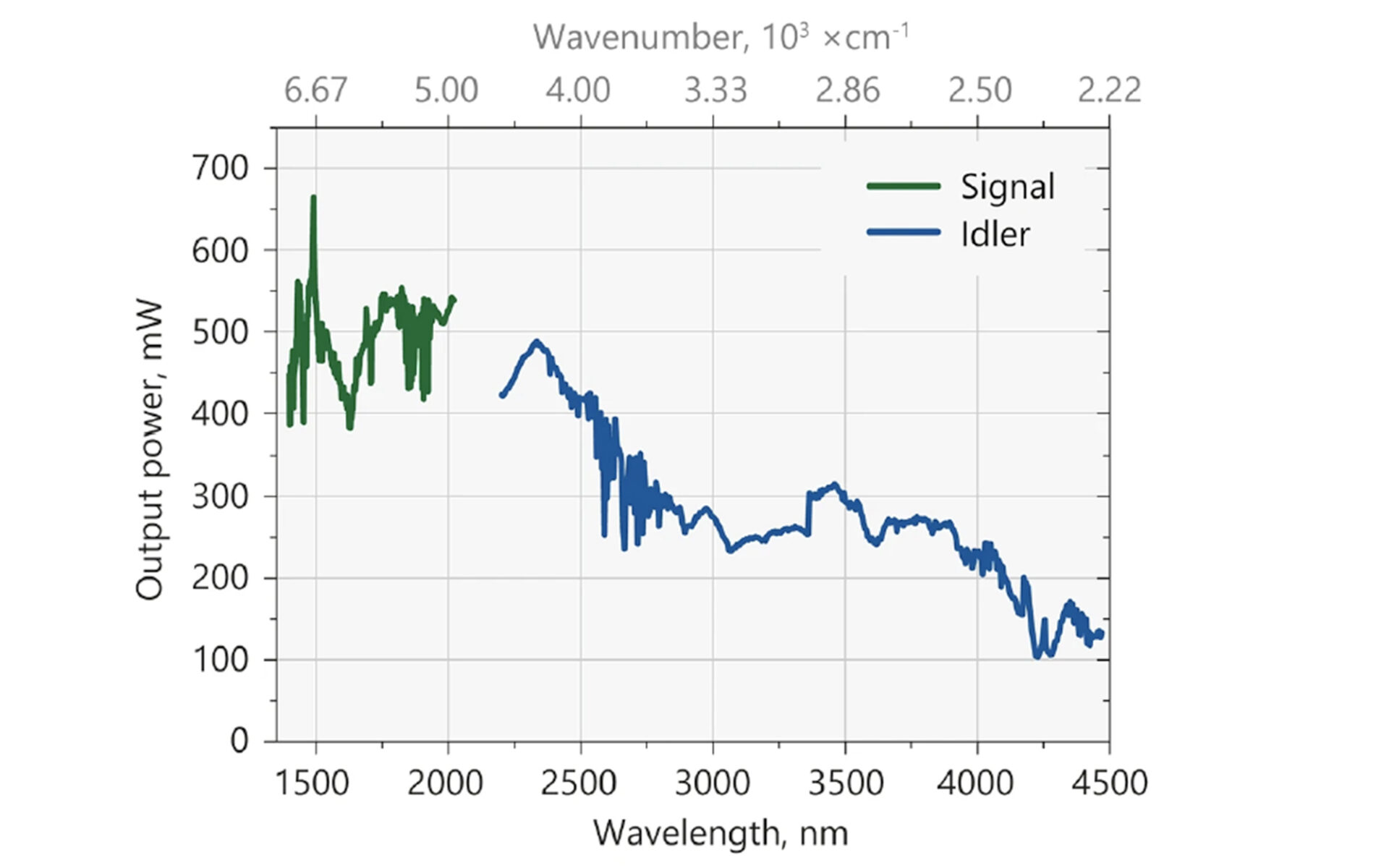

PT277-SI チューニングカーブ

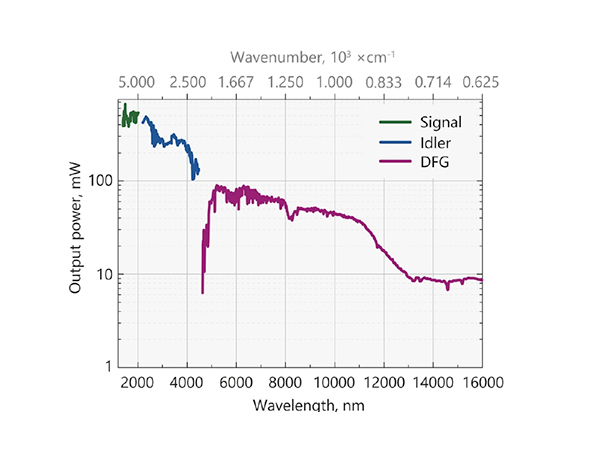

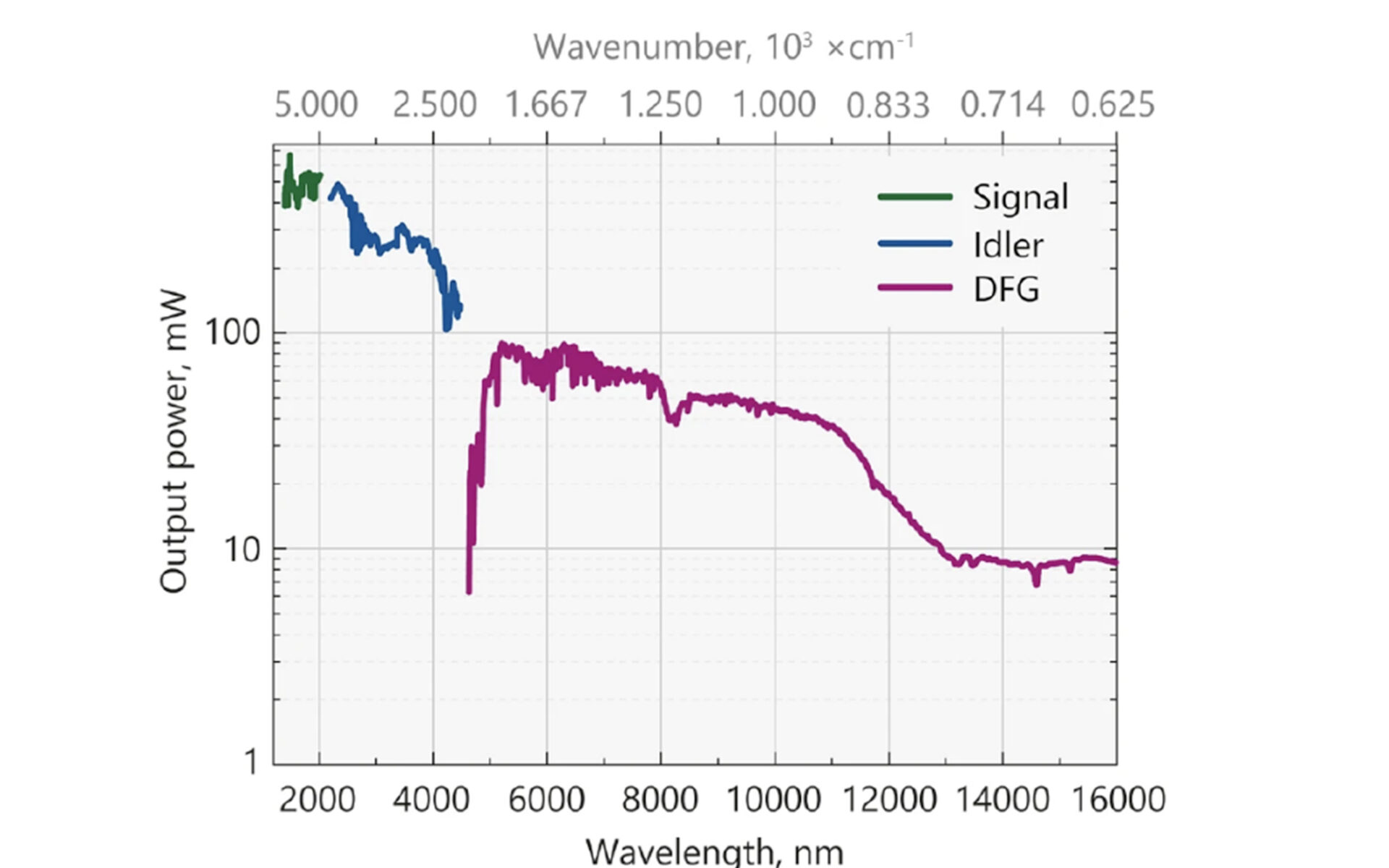

PT277-XIR チューニングカーブ

仕様

PPT277-SIモデル PPT277-XIRモデル
波長可変範囲 シグナル光 1403 ~ 2020 nm
(7172 ~ 4951 cm-1
1403 ~ 2020 nm
(7172 ~ 4951 cm-1
アイドラ光 2250 ~ 4400 nm
(4444 ~ 2273 cm-1
2250 ~ 4400 nm
(4444 ~ 2273 cm-1
DFG 12500-17000 nm
(800~600 cm-12)
出力3) シグナル光 > 400 mW > 400 mW
アイドラ光 > 100 mW > 100 mW
DFG@12500 nm > 10 mW
線幅 < 5 cm-1
繰り返し周波数 ~ 87 MHz(励起レーザーと同様)
パルス幅 ~ 8 ps
ビーム径4)@1/e2強度 ~ 3 mm @ 3000 nm
ビーム拡がり角5) < 5 mrad @ 1600 nm
ビーム位置安定性 < 5 μrad @ 1600 nm
偏光
シグナル光、アイドラ光 linear, vertical
DFG liner, vertical
高速波長掃引
シグナル光(1400 〜 2020 nm) < 4 s < 4 s
アイドラ光(2250 〜 4400 nm) < 4 s < 4 s
DFG(5000 〜 16000 nm) < 2 s
繰り返し周波数変調(AOM変調) 0 ~ 2 MHz
レーザーヘッドサイズ 320 x 766 x 241 mm
電源ユニットサイズ 483 x 140 x 390 mm, stand-alone
チラーサイズ 290 x 420 x 290 mm, stand-alone
アンビリカルケーブル 2.5 m
冷却方式 水冷-空冷
環境温度 22 ± 2 ℃
室内温度安定性 ± 1 ℃
環境湿度 < 80 %(結露なきこと)
要求電源 100-240 V、単相、50/60 Hz
消費電力 < 1 kW
使用環境クラス ISO Class9以上が望ましい

1)仕様は予告なく変更になる場合がございます。何卒ご了いただけますようよろしくお願い申し上げます。仕様につきましての保証値が必要になる場合、指定値がある場合にはご相談ください。
2)波⻑範囲はお問合せください。
3)選択されたある波⻑における出⼒です。詳しくはチューニングカーブをご確認ください。
4)励起⽤レーザーエネルギーに依存しています。
5)FWHMレベルにおける全⾓です。
