製品概要
CB2は高性能な科学用カメラで、高感度・高速・グローバルシャッターを備え、広い視野での撮影が可能です。また、暗電流が非常に低いので、微弱な光環境での長時間露光にも適しています。
高感度・高精度な撮影
高い量子効率（QE）と1.3e- rmsの超低読み出しノイズで可視光全体にわたる優れた感度を実現。グローバルシャッター搭載により、視野全体で正確な「スナップショット」撮影が可能。
高解像度センサー（広視野撮影が可能）
24.5メガピクセル（2.74 µmピクセルサイズ）の高解像度センサーを搭載。低倍率（10x 対物レンズなど）でも広範囲を高解像度で撮影可能。
用途に応じた ビニング機能
2 × 2ビニングにより、2.74 µm → 5.48 µmピクセルへ変換。読み出しノイズを変えずに、感度が向上。
・2.74 µm → 低倍率（10x ～ 40x）での大面積イメージング向け
・5.48 µm → 高感度が求められる60x / 高NAレンズでの撮影に最適
長時間露光に適した低暗電流
-20℃まで冷却する機能を備え、非常に低い暗電流値「0.0015 e-/p/s」を実現。長時間露光が求められる発光イメージングや天文学用途に最適。
高速撮影
74 fps（フルフレーム・12 bit）、HDRモード（16 bit）で37 fpsを実現。高解像度センサーながらCCDを大幅に超える読み出し速度で、 天体測光などにも最適。
柔軟な読み出し設定
8bit / 10bit / 12bit / 16bit から選択可能。
HDRモードでは、16bitの広ダイナミックレンジを取得可能。
高速データインターフェース
CoaXPress / 10 GigE 対応し長距離・低遅延・高データ転送を実現。
低温環境でも使用可能
- 40℃の低温環境でも動作可能なので、高地や過酷な環境での観測にも最適。
特長
- 5328 × 4608画素sCMOSセンサー搭載
- グローバルシャッター搭載
- 暗電流 : 0.0015 e-/p/s
- 波長 : 300 ～ 1100 nm
- フレームレート : 106 fps（8 bit）、74 fps（12 bit）
- ピークQE : 74％
用途
- 蛍光顕微鏡 : 高QE、低ノイズで高感度イメージング
- 天体撮影 : 長時間露光、低暗電流
- ライブセルイメージング : 高速撮影、グローバルシャッター
- 電気生理学 : 水冷で振動を抑制
- 材料科学や産業検査 : 高解像度

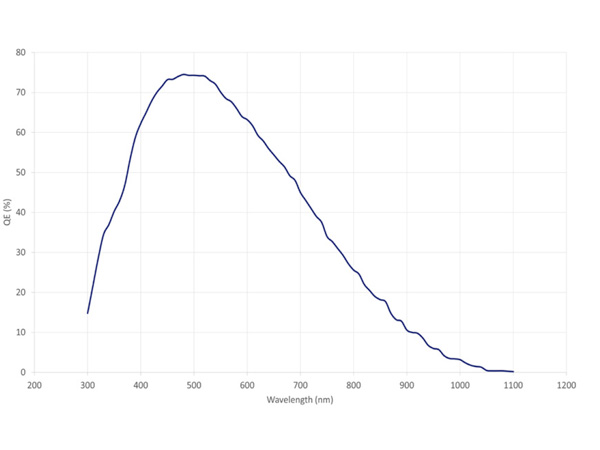

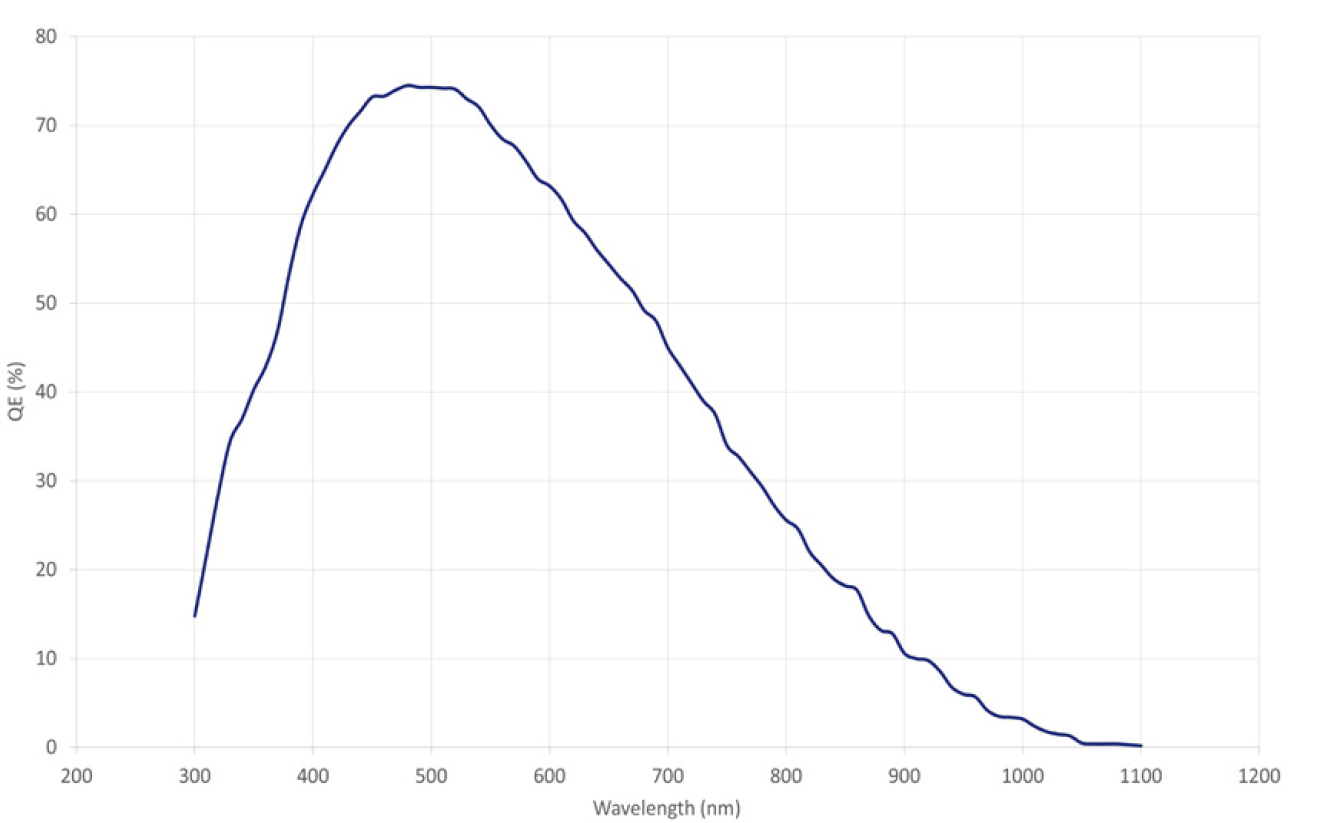

センサー量子効率曲線
仕様
| 型名 | CB2 24B |
| センサー | 裏面照射型の科学用途向けCMOS（sCMOS） |
| 画素数 | 5328 x 4608 |
| 画素サイズ | 2.74 μm |
| 受光面積 | 対角19.3 mm |
| 波長範囲 | 300 〜 1100 nm |
| ピーク量子効率 | 74% |
| シャッターモード | グローバルシャッター |
| 読み出しノイズ （12bit, 24 dB, アナログゲイン@50μs) |
1.30 e- |
| 空冷 | 0℃（周囲温度25℃の場合） |
| 水冷 | - 20°C (25℃の液体の場合) |
| 暗電流 | 0.0015 e-/p/s (@ -20℃) 0.0044 e-/p/s (@ 0℃) |
| 量子井戸（0 dBアナログゲイン） | 9.5 ke- |
| アナログゲイン 量子化A/D変換 |
0 ～ 24 dB 8, 10, 12 bits |
| HDR（ハイダイナミックレンジ） 対応データレンジ |
16 bits |

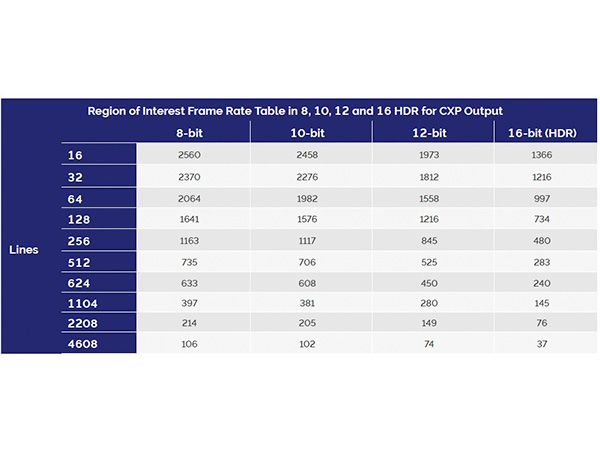

| 最大フルフレームレート （CoaXPressモデル） |
106 fps（@8 bit） |
| 102 fps（@10 bit） | |
| 74 fps（@12 bit） | |
| 37 fps（@16 bit HDR） | |

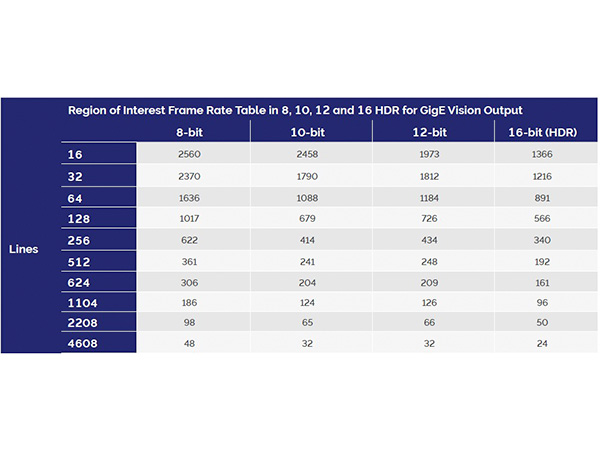

| 最大フルフレームレート （GigEモデル） |
48 fps（@8 bit） |
| 32 fps（@10 bit） | |
| 32 fps（@12 bit） | |
| 24 fps（@16 bit HDR） | |
| 最大読み出し速度 （16ライン,8bit） |
2,560 fps |
| カメラサイズ | 77.5（H） x 93（W） x 177.5（L） mm |
| 重量 | 1.3 kg |

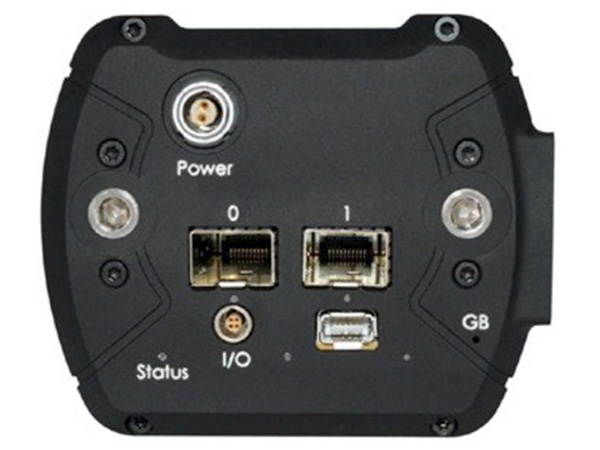

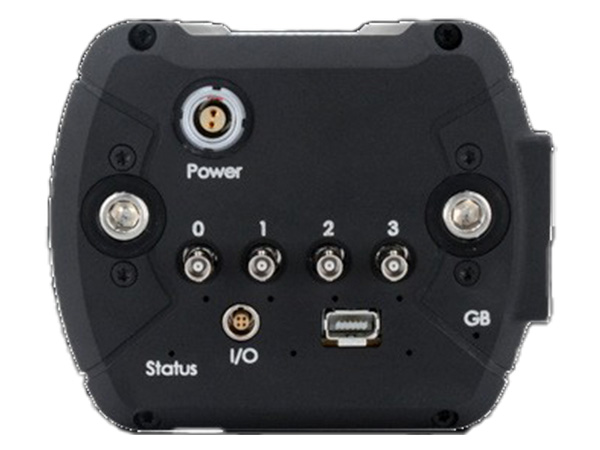

| インターフェース | CoaXPress2.0（CXP-12）, 10 Gigabit Ethernetまたはファイバー |
| レンズマウント | Cマウント TFLマウント（オプション） |
| 専用ソフトウェア | First Light Vision |
| その他対応ソフトウェア | SDK (C, C++, C#, Python, LabVIEW, MatLab), μManager |
