マルチチャンネルPMT/APD用データ取得(DAQ)システム マルチチャンネルPMT/APD用データ取得(DAQ)システム

マルチチャンネルPMT/APD用 データ取得(DAQ)システム 概要

データ収集システム IQSPシリーズ

Vertilon社のデータ取得システム「PhotoniQは、PCインターフェースを備えたスタンドアローン型の実験装置として、マルチチャンネルの光電子増倍管(PMT)、アバランシェ・フォトダイオード(APD)、シリコン光電子増倍管(SiPMT)からの信号取得とデータ収集が行えます。高精度、高速、最大128チャネル並列システムで、入力イベントに対してリアルタイムのデジタルシグナルプロセッサ(DSP)ベースの信号処理を行うことができます。すべての構成にはPC互換のGUIソフトウェア、WindowsベースのUSBドライバ、USBケーブル、外部システム電源が含まれています。
下記のウェブサイトから製品デモンストレーションの映像がご覧いただけます。

マルチチャンネルPMT/APD用 データ取得(DAQ)システム 製品デモンストレーションの映像
メーカーサイトへリンク
https://vertilon.com/video-demos/

アプリケーション

  • PETとSPECT
  • 共焦点顕微鏡
  • バイオエアロゾルの検出と識別
  • フローサイトメトリー
  • 蛍光分光法
  • 空間放射線検出
  • 分析化学
  • 素粒子物理学
  • 圧電センサアレイ読み出し
  • 高速分光法
  • シリコン光電子増倍管(SPM)

特長

  • 高分解能、低ノイズタイプのIQSP400シリーズ (16bit)
    高繰り返しタイプのIQSP500シリーズ (14bit)
  • 2~128チャンネルデータ同時取り込み
  • 高速画像処理アプリケーションに最適な125,000または250,000ピクセルの画像バッファ(オプション)
  • リアルタイムデータ判別、チャンネルゲイン正常化、バックグラウンド減算機能
  • エネルギーレベル、スペクトルのフィルタリング機能

接続例

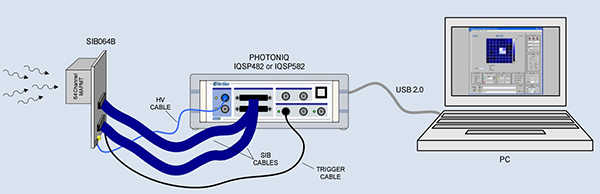

接続例_SIB064B_IQSP582

接続例_SIB064B_IQSP582

接続例_SIB064B-1018_IQSP518

接続例_SIB064B-1018_IQSP518

ソフトウェア画面

PhotoniQソフトウェア画面

PhotoniQソフトウェア画面

PhotoniQソフトウェア画面_IQSP582

PhotoniQソフトウェア画面_IQSP582

マルチチャンネルPMT/APD用 データ取得(DAQ)システム
センサー別コントローラー、インターフェース対応表

センサー種類 対象センサー コントローラ インターフェース
PMT Hamamatsu H7260, 32 element linear multianode PMT IQSP480, IQSP580 SIB232
PMT Hamamatsu H8711, 16 element 4 x 4 multianode PMT IQSP480, IQSP580 SIB116A
PMT Hamamatsu R5900U-L16, 16 element linear multianode PMT IQSP480, IQSP580 SIB016
SiPM SensL SPMArray, 16 element 4 x 4 silicon photomultiplier array IQSP480, IQSP580 call
APD Pacific Silicon Sensor AD-LA-16-9-DIL18, avalanche photodiode array IQSP480, IQSP580 SIB216
PMT Hamamatsu H8500D, 64 element 8 x 8 multianode PMT IQSP482, IQSP582, IQSP584 call
PMT Hamamatsu H7546B, 64 element 8 x 8 multianode PMT IQSP482, IQSP582, IQSP584 SIB164B
PMT Hamamatsu H12428, 64 element PMT IQSP482, IQSP582, IQSP584 SIB164B
MCP-PMT Photonis XP85013, 64 element 8 x 8 multianode MCP-PMT IQSP482, IQSP582, IQSP584 SIB264
PMT Hamamatsu H7260, 32 element linear multianode PMT IQSP482, IQSP582, IQSP584 call
PMT Hamamatsu H8711, 16 element 4 x 4 multianode PMT IQSP482, IQSP582, IQSP584 call
PMT Hamamatsu R5900U-L16, 16 element linear multianode PMT IQSP482, IQSP582, IQSP584 call
SiPM On Semiconductor (SensL) SPMArray, 16 element 4 x 4 silicon photomultiplier array IQSP482, IQSP582, IQSP584 call
APD Pacific Silicon Sensor AD-LA-16-9-DIL18, avalanche photodiode array IQSP482, IQSP582, IQSP584 call
APD Hamamatsu S8550 series 4 x 8 element APD array IQSP480, IQSP580 SIB332
APD Silicon Sensor 500038 IQSP480, IQSP580 SIB216
PMT Hamamatsu H12700, 64 element IQSP482, IQSP582, IQSP584 SIB064B
PMT Hamamatsu H10966, 64 element IQSP482, IQSP582, IQSP584 SIB064B
PMT Hamamatsu H8500, 64 element IQSP482, IQSP582, IQSP584 SIB064B
PMT Hamamatsu H10515B series 16 channel PMT IQSP480, IQSP580 SIB516
PMT Hamamatsu H13700 256 anode PMT call
MPPC Hamamatsu S11064 multi-pixel photon counter (MPPC) IQSP482, IQSP582 SIB416
SiPM On Semiconductor (SensL) ArrayC-60035-64P 8 x 8 silicon photomultiplier (SiPM) IQSP482, IQSP582 SIB516
SiPM On Semiconductor (SensL) ArrayC-30035-16P 4 x 4 silicon photomultiplier (SiPM) array IQSP482, IQSP582 SIB616
MPPC Hamamatsu S13361-3050AE-04 4 x 4 multipixel photon counter (MPPC) array IQSP480, IQSP580 SIB716
MPPC S13361-3050NE-08 8 x 8 multipixel photon counter (MPPC) IQSP480, IQSP580 SIB764
SiPM Ketek PA3325-WB-0808 8 x 8 silicon photomultiplier (SIPM) array IQSP482, IQSP582 SIB864
SiPM Broadcom AFBR-S4N44P163 4 x 4 silicon photomultiplier (SIPM) array IQSP480, IQSP580 SIB916
MPPC S13615-1025N-08 8 x 8 multipixel photon counter (MPPC) array IQSP482, IQSP582 SIB1064

Anger logic circuit

センサー種類 対象センサー コントローラ インターフェース
PMT Hamamatsu H7546B, 64 element 8 x 8 multianode PMT IQSP418, IQSP518 SIB164B-1018
PMT Hamamatsu H12428, 64 element PMT IQSP418, IQSP518 SIB164B-1018
PMT Hamamatsu H12700, 64 element IQSP418, IQSP518 SIB064B-1018
PMT Hamamatsu H10966, 64 element IQSP418, IQSP518 SIB064B-1018
PMT Hamamatsu H8500, 64 element IQSP418, IQSP518 SIB064B-1018
PMT Hamamatsu H13700 256 anode PMT IQSP418, IQSP518 SIB71256
