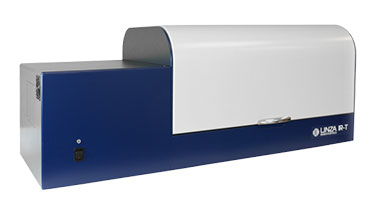

2023.6 新製品リリース｜LINZA 2752
測定波長範囲： MWIR 2.7～5.2μm （単レンズ/カメラレンズの軸上透過率測定）
光学部品のほとんどはレンズです。レンズには、凸面、凹面、円筒形、非球面の両方のさまざまな形状とサイズがあります。レンズは、 専用Fixtureや回転ホルダー設置されて真空チャンバー内でコーティングされます。真空蒸着プロセスの性質上、レンズの実際の 透過率や反射率をリアルタイムで測定することはできません。
したがって、Flat Witness Sampleは常にプロセス監視に用いられます。ただし、レンズのコーティングは、Witness Sampleのコーティング とは異なることがよくあります。多くのアプリケーションでは、実際のレンズの透過率を知ることが重要です。実際の光学性能は、多くの 場合、すべてのレンズが光学系に取り付けられた後にのみ分析できます。 「悪い」レンズを特定するには、かなりの時間と労力がかかる場合があります。これらのコストは、複数のレンズを持つシステムや対物 レンズではさらに高くなります。言うまでもなく、レンズ対物レンズ全体のスペクトル性能も評価する必要があります。 LINZA 2752分光光度計は、MWIRレンズと対物レンズの軸上透過率測定に関して、これら課題に効果的に対処します。大型コンパート メントとスライド式検出器により、直径10mmから150mmまでの個々のレンズを正常に測定し、最大680mmのエンドツーエンドの長さを 持つ完全なレンズアセンブリを正常に測定できます。
光学レンズ評価品質管理用 分光光度計 LINZA150 概要
ESSENT Optics社製の"LINZA150"は、凸レンズ、凹レンズ、シリンドリカルレンズなどの単レンズの反射率・透過率、カメラレンズなどのレンズアセンブリの透過率を全自動で行える光学レンズの評価・品質管理に最適な分光光度計です。特に単レンズの反射率測定において、レンズ中心の光軸中心以外の軸外反射測定時の角度自動設定機能搭載（最大レンズ傾斜角55°）で、従来の一般的な分光高度計に比べて格段に作業効率が上がり、タクトタイムを大幅に削減できます。透過率測定では、カメラレンズなどのレンズアセンブリもそのまま測定台に置き、簡単に測定できます。日常的に光学レンズの成膜評価・完成品の品質管理を行うメーカー担当者のかたに是非お使い頂きたい装置です。
広波長範囲185～1700nm対応（全自動検出器切り替え）、軸外反射率測定機能（自動角度調整）、波長校正用水銀ランプ搭載と、徹底した光学レンズ評価・品質管理作業の効率化を図った設計です。性能的にも、ダブルビーム方式で0.1％/時の高いベースライン安定性を有し、高安定・高精度測定が可能です。装置サイズは680×440×360ｍｍとコンパクトで、卓上設置が可能です。
特長
- 単レンズ、非球面レンズ、カメラレンズなどのレンズ用
- 測定波長範囲：185～1700 nm（新製品 MWIR 2.7～5.2 µm）
- 全自動 レンズ Off-Axis 反射測定機能、コーティング評価
ラインナップ（全2機種）特注仕様要相談
| 反射率（光軸中心、軸外）測定範囲 | 透過率測定範囲 | |
| 1 | 185～1700nm | |
| 2 | 380～1700nm | |
カメラレンズなどのレンズアセンブリ・各種単レンズを全自動測定
光軸中心反射率、軸外反射率、透過率測定例（全自動＆迅速測定）
反射率測定： 最大傾斜レンズ入射角度55°
透過率測定： レンズアセンブリ設置可能サイズ～幅150ｍｍ、長さ240ｍｍ（特注可）
凹レンズの軸外反射率測定（off-axis 3～20mmの7位置測定）
赤外凹レンズの光軸中心・軸外反射率測定（off-axis 5～19ｍｍ）
凹レンズの球面側とフラット側の軸外反射率測定
3種類の光学レンズの透過率測定
製品紹介動画
光学レンズ評価品質管理用 分光光度計 LINZA150 シリーズ 仕様
測定サンプル
| レンズ直径 | 透過率 : 10 ～ 150 mm 反射率 : 10 ～ 120 mm |
| レンズ曲率半径 | -10 ～ ∞ / +10 ～ ∞ mm |
| 焦点距離 | 透過率 : -20 ～ ∞ ～ +20 mm 反射率 : -15 ～ ∞ ～ +15 mm |
| レンズアセンブリ外径 | W150 х L240 mm |
光学系、ステージ仕様
| 分光器レイアウト | ツェルニターナー型、対照光束あり |
| 反射率測定時の位置決め | 0.01mmピッチ |
| 測定波長範囲 | 185~1700 nm、 380～1700 nm |
| 波長送り間隔 | 0.5 ～ 100 nm |
| 波長送り速度 | 3000 nm/min. (5nm間隔で測定) |
| 測定光サイズ | 透過率 : 4х2.5 mm 反射率 : 1х1 mm |
| バンドパス | 2 nm (185～990nm) 4 nm (990～1700nm) |
| 最大レンズ傾斜角度 (軸外反射率測定時) |
55度 |
| 反射率測定時の入射角度 | 12度 |
| 波長正確さ | ± 0.24 nm 以下 |
| 波長送り繰り返し精度 | ± 0.12 nm 以下 |
| 迷光 | < 0.1 % (@532 nm) |
| 正確さ | ±0.003Abs (1 Abs) (NIST SRM930) ±0.003Abs (0.33 Abs)、 ±0.006Abs (2 Abs) (NIST SRM1930) |
| 繰り返し精度 | 0.0006Abs (1 Abs) (NIST SRM930) 0.0002Abs (0.33 Abs)、 0.005Abs (2 Abs) (NIST SRM1930) 0.1秒積算、10回測定時の最大偏差 |
| ベースライン安定性 | 0.1%/時 (30分暖気運転後) |
| 光源 | ハロゲンランプ、重水素ランプ、 Hg-Arランプ (波長校正用) |
ユーザーインターフェース、寸法
| 接続 | USB 2.0 |
| 電源 | 110/220 VAC, 50/60 Hz, 110Wt |
| 寸法、重量 | W680 x D440 x H360 mm、50 kg |
