製品概要
SR1型200 kHzデュアルドメインオーディオアナライザーはあらゆるオーディオ計測における最先端の性能を提供する1 台です。信号発生器、FFT アナライザーを内蔵したオールインワンパッケージモデルでアナログ・デジタルの両ドメインに対応します。
特長
- アナログ・デジタル デュアルドメイン
- THD+N －108dB(@1kHz，20kHzBW)
- 周波数帯域 200kHz
- 残留ノイズ －114dBu(20kHzBW)
- フラットネス ±0.008dB(20Hz～20kHz)
- 入力クロストーク －140dB
- 出力クロストーク －125dB
- ジッター ＜800ps(700Hz～100kHz)
- デュアルチャネルFFT
用途
- オーディオ信号解析(周波数、振幅、位相、全高調波歪みなどの測定)
SR1型オーディオアナライザー 仕様

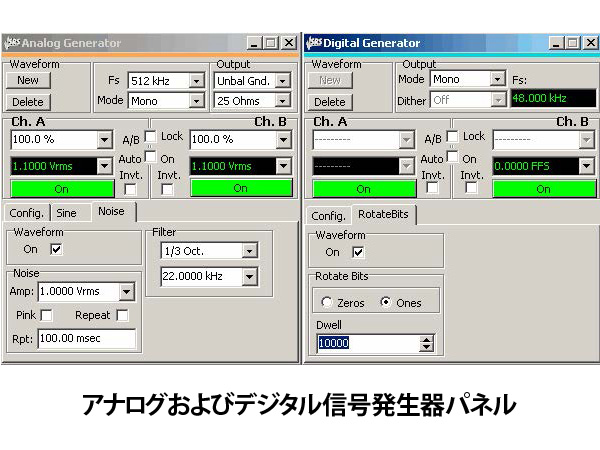

| アナログ信号発生器 | |
|---|---|
| 一般仕様 | |
| 振幅範囲 | 1μV～28.3V (平衡) 1μV～14.1V (不平衡) |
| 振幅確度 | ±0.5% (±0.043dB) @ 1kHz |
| 周波数範囲 Hi BW DAC Hi Res DAC |
10Hz～200kHz 10Hz～0.45Fs (Fs: 128kHz or 64kHz fixed, 24kHz～216kHz adj.) |
| 周波数確度 | ±0.0005% (5ppm) |
| 周波数分解能 | <Fs/224 |
| 出力構成 | 平衡接地、平衡浮動、不平衡接地、不平衡浮動、コモンモードテスト |
| ソースインピーダンス | 50Ω, 150Ω, 600Ω (平衡) 25Ω, 75Ω, 600Ω (不平衡) |
| Max. Power (600Ω負荷) 平衡 不平衡 |
30.5dBm 24.9dBm |
| 浮動電圧 | ±40V |
| クロストーク 10Hz～20kHz >20 kHz |
-125dB -100dB |
| 波形 | |
| 低歪みサイン波 | |
| フラットネス(relative～1kHz) 20Hz～20kHz 10Hz～64kHz 10Hz～200kHz |
±0.020dB (typ. ±0.012dB) ±0.025dB ±0.05dB |
| 残留THD+N 1kHz, 4Vrms 20Hz～20kHz 10Hz～100kHz |
-112dB (22kHz BW) -106dB + 1μV (22kHz BW) -100.5dB + 1.7μV (80kHz BW) -97dB + 2.5μV (200kHz BW) -89dB + 2.5μV (200kHz BW) |
| サイン波 | |
| フラットネス(rel.～1kHz, 振幅 4Vrms) 20Hz～20kHz 10kHz～64kHz 10Hz～200kHz |
±0.008dB (typ. ±0.003dB) ±0.02dB ±0.03dB |
| 残留THD + N (Hi BW DAC) 1kHz 22Hz～20kHz 10Hz～100kHz |
-86dB (22kHz BW) -85dB + 1μV (22kHz BW) -84.5dB + 1.7μV (80kHz BW) -82dB + 2.5μV (200kHz BW) -77dB + 2.5μV (200kHz BW) |
| 残留THD+N (Hi Res DAC, Fs = 128kHz) 1kHz 22Hz～20kHz 20Hz～57.6kHz |
-99dB (22kHz BW) -98dB + 1 μV (22kHz BW) -96.5dB + 1.4 μV (57.6kHz BW) |
| 残留THD+N (Hi Res DAC, Fs = 64kHz) 1kHz 22Hz～20kHz |
-106dB (22kHz BW) -101dB + 1μV (22kHz BW) |
| Phased サイン波 | 0～360°, 分解能 0.001° |
| IMD | SMPTE/DIN, CCIF/DFD, DIM/TIM |
| ノイズ | White, Pink, Filtered White/Pink, USASI |
| マルチトーン | 1～50 tones |
| MLS | Repetition rates from 28 to 220 |
| FFT チャープ | 各FFT binで等価出力 |
| Log-sine チャープ | スイープサイン波、周波数が対数的に増加 |
| 矩形波 | 周波数範囲 10Hz～50kHz |
| ランプ波 | 周波数範囲 Fs/N (N≧20) |
| 任意波形 | 256～136k サンプル |
| Polarity | 周波数範囲 10Hz～Fs/4 |
| オフセット | DC～20Vp (不平衡) / 40Vp (平衡) |
| バースト | |
| バーストタイプ | Timed, externally triggered, externally gated, synchronous sine, shaped |
| デジタルオーディイオ信号発生器 | |
| デジタルオーディオキャリア特性 | |
| 出力振幅 平衡 範囲 確度 |
16mV～10.2V (110Ω 負荷) ±10% + 80mV |
| 不平衡 範囲 確度 |
4mV～2.55V (75Ω 負荷) ±10% + 20mV |
| 出力フォーマット | 平衡 XLR (AES/EBU), デュアルコネクター XLR, 不平衡 BNC (SPDIF-EIAJ),デュアルコネクター BNC, 光出力 (Toslink) |
| 出力サンプルレート | 24kHz～216kHz |
| サンプルレート確度 | ±5ppm |
| 出力インピーダンス | 110Ω (平衡), 75Ω (不平衡) |
| デジタルオーディオ波形 | |
| サイン波 周波数範囲 周波数分解能 フラットネス 高調波/スプリアス |
10Hz～Fs/2 <Fs/224 ±0.001dB -148dB |
| Phased サイン波 | 0～360°, 分解能 0.01° |
| 矩形波 | 周波数範囲 10 Hz～Fs/2 |
| IMD | SMPTE/DIN, CCIF/DFD, DIM/TIM |
| ノイズ | White, Pink, Filtered White/Pink, USASI |
| MLS | 繰返しレート 28～220 |
| ランプ波 | 周波数範囲 Fs/N (N≧20) |
| 任意波形 | 256～136k サンプル |
| FFT チャープ | 各FFT binで等価出力 |
| Log-sine チャープ | スイープサイン波、周波数が対数的に増加 |
| Polarity | 周波数範囲 10 Hz～Fs/4 |
| バースト バースト波形 バーストタイプ |
All allowed waveforms Timed |
| デジタルテスト波形 | Digital Constant, Count, Rotating Bits, Staircase, J-Test |
| ディザリング | なし、三角および長方形分布 |
| デジタルオーディオキャリアインペアメント | |
| ジッター 波形 周波数範囲 振幅範囲 |
サイン波、矩形波、ユニフォームノイズ、帯域制限ノイズ、チャープ波 2Hz～200kHz 0UI～13UI |
| ノーマルモードノイズ 振幅範囲 不平衡 平衡 |
0～637 mVpp 0～2.55 Vpp |
| コモンモードサイン 振幅範囲 周波数範囲 |
0～20Vpp (平衡のみ) 10Hz～100kHz |
| ケーブルシミュレーション | 100m |
| 可変立上り時間 | 5ns～400ns |
| 信号測定 | |
| アナログ入力一般特性 | |
| 入力レンジ(rms) | 62.5mV～160V |
| 入力構成 | XLR, BNC,信号モニター、デジタルオーディオコモンモード |
| 入力インピーダンス 平衡 不平衡 |
200kΩ / 95pF 100kΩ / 185pF |
| 入力終端(平衡） | 300Ω, 600Ω, 200kΩ |
| クロストーク 10Hz～50kHz >50 kHz |
≦-140dB ≦-135dB |
| Hi BW ADコンバータ タイプ サンプリング周波数 周波数範囲 |
16bit sigma-delta 512kHz DC～228kHz |
| Hi Res ADコンバータ タイプ サンプリング周波数 周波数範囲 |
24bit sigma-delta 128kHz or 64kHz (fixed), 24kHz～216kHz (adj.) DC～0.45Fs |
| デジタル入力一般特性 | |
| 入力フォーマット | 平衡 XLR (AES/EBU), dual-connector XLR, 不平衡 BNC (SPDIF-EIAJ), dual-connector BNC, Optical (Toslink) |
| 入力サンプリングレート | 24kHz～216kHz |
| 入力インピーダンス | Hi Z or 110Ω (平衡) Hi Z or 75Ω (不平衡) |
| アナログ信号メーター | |
| RMSレベルメーター 確度(1 kHz ref) フラットネス (1kHz ref, amplitude less than 4Vrms) 20Hz～20kHz 10Hz～64kHz 10Hz～200kHz |
±0.5% (±0.043dB) <±0.008dB (typ. <±0.003dB) <±0.02dB <±0.03dB |
| 周波数メーター レンジ 確度 |
8Hz～300kHz タイムベースエラー ± (2ppm + 10mHz) |
| 位相メーター | |
| 確度 | ±1.0° |
| デジタル信号メーター | |
| 周波数メーター | 10Hz～0.45Fs, 確度±100ppm |
| 位相メーター | ±0.05° 確度 (f?50Hz) |
| アナライザー（アナログおよびデジタルオーディオ） | |
| タイムドメインアナライザー | |
| 測定項目 | Amplitude, amplitude ratio, THD+N, THD+N ratio, SINAD, Crest Factor |
| アナログ入力 | |
| 振幅確度 | ±0.5% (±0.043dB) |
| フラットネス (1kHz ref) 50Hz～20kHz 20Hz～64kHz 10Hz～200kHz |
<±0.008dB (typ. ±0.003dB) <±0.02dB <±0.05dB |
| 残留ノイズ (62.5 Vrms input range, shorted input) Hi Res ADC (Fs=128kHz) 22Hz～22kHz 22kHz～57.6kHz A-Weighted Hi BW ADC 22Hz～22kHz 22Hz～80kHz 22Hz～200kHz A-Weighted |
<-117.5dBu <-115dBu <-120dBu <-118dBu <-113dBu <-110dBu <-120dBu |
| 残留THD+N Hi Res ADC (Fs=128kHz) 1kHz, 4Vrms 20Hz～20kHz Hi Res ADC (Fs=64kHz) 1kHz, 4Vrms 20Hz～20kHz Hi BW ADC 1kHz, 4Vrms 20Hz～20kHz 10Hz～100kHz |
-111dB (22kHz BW) -107dB + 0.8μV (22kHz BW) -101dB + 1.3μV (57.6kHz BW) -111dB (22kHz BW) -107dB + 0.8μV (22kHz BW) -113dB (22kHz BW) -109dB + 0.8μV (22kHz BW) -102dB + 1.5μV (80kHz BW) -98dB + 2.5μV (200kHz BW) |
| デジタル入力 | |
| 振幅確度 | ±0.001dB (at 1kHz) |
| フラットネス | ±0.001dB (15Hz～22kHz) |
| 残留THD+N | -140dBFS |
| 帯域幅制限フィルタ | |
| ローパスフィルタ ハイパスフィルタ バンドパスフィルタ 応答 Hi BW ADC Hi Res ADC チューニングレンジ Hi BW ADC Hi Res ADC チューニング確度 振幅確度 ノッチフィルター チューニングレンジ Hi BW ADC Hi Res ADC チューニング確度 応答 振幅確度 |
4次バターワース, adj. from Fs/40～0.45Fs, 20kHz, 40kHz and 80kHz fixed elliptical filters per AES17. 4次バターワース, @22Hz, 100Hz, and 400Hz. 20kHz, 40kHz and 80kHz fixed elliptical filters per AES17. 1/3 オクターブ, Class II (4極) 1/3, 1/6, 1/12, 1/24 オクターブ, Class III (6極) 10Hz～200kHz 10Hz～0.44Fs ±2.5% ±0.5% 10Hz～200kHz 10Hz～0.44Fs ±2.5% -3dB @ 0.73Fc および 1.37Fc ±0.2dB (20Hz～180kHz, f<0.5f0 または f>2f0) |
| ウェイティングフィルタ | A-wt, C-Msg wt, CCITT, CCIR (weighted, unweighted, & 2 kHz norm) |
| 検出応答 | RMS, ピーク, 疑似ピーク(CCIR-468) |
| シングルおよびデュアルFFT | |
| 周波数範囲 Hi BW ADC Hi Res ADC |
DC～200 kHz DC～0.45Fs |
| ライン数 | 256, 512, ... 32k |
| プロセッシング | 40bit 浮動小数点 |
| 窓関数 | Blackman Harris, Enhanced Blackman Harris, Hann, Hamming, Equiripple, Flattop, Gaussian, Kaiser, Uniform, Rife Vincent 4, 5 and 10 term |
| ズーム | 最大512× |
| ヘテロダイン | 測定範囲内の任意の位置をセンターに設定可能 |
| アベレージング | 固定長または連続 |
| デュアルチャンネル測定 | 周波数応答、インパルスおよび疑似無響応答、コヒーレンス、ETC(Energy Time Curve)、グループディレイ |
| THDアナライザー | 2種の高調波（ユーザー選択、2×～14×）を独立に測定 |
| IMDアナライザー | SMPTE/DIN, CCIF/DFD, DIM/TIM |
| ヒストグラムアナライザー | Time vs. amplitude, Histogram, PDF, Gaussian fit～PDF |
| マルチトーンアナライザー | レベル、周波数応答、THD+N, THD, ノイズ、IMD, クロストーク |
| デジタルオーディオ搬送波測定 | |
| 測定 | 搬送波振幅、サンプルレート、ジッター振幅、ジッタースペクトル |
| サンプルレート | 24kHz～216kHz |
| サンプルレート確度 | ±5ppm |
| 搬送波振幅測定 | |
| 平衡 (XLR) | ±10% + 80mV |
| 不平衡 (BNC) | ±10% + 20mV |
| Optical | Toslinｋレシーバの電圧を表示 |
| Output～Input Delay | Measures delay from Digital Audio Output or AES11 reference output～Digital Audio Input |
| レンジ | -12.7UI～+115.1UI in seconds |
| 分解能 | 60ns |
| 残留ジッター | |
| 50Hz～100kHz | ≦600ps |
| リファレンス | |
| 入力ソース | AES11 (24Hz～216kHz), sine or TTL (8kHz～32MHz), video (NTSC/PAL/SECAM) |
| デジタイザー (opt. 01) | |
| サンプリングレート | 80MHz |
| サンプル数 | 4k, 8k, 16k, 128k, 256k, 512k, 1M, 2M samples |
| 測定 | 入力信号vs.時間、ジッターvs.時間、入力信号スペクトル、ジッタースペクトル、パルス幅・レートヒストグラム、ジッター確率ヒストグラム、アイパターン |
| その他 | |
| コンピュータインターフェイス | GPIB, RS-232, Ethernet, COM |
| ビデオ出力 | 外部モニタ用VGA出力（アナログVGA） |
| 電源 | <250W, 90～264Vac, 47～63Hz |
| 寸法 | 43.2×21.6×51.4 (WHD, cm) |
| 重量 | 18kg |
| オプション | |
| Op. 01 | 80MHz デジタイザー |
| Op. 02 | 高解像度ディスプレイ(XGA) |
| Op. RM | ラックマウントキット |
