製品概要

SR640/645/650型プログラマブルフィルターはプリアンプ付の2系統プログラマブルフィルターです。モデルはSR640(2系統ローパス)、SR645(2系統ハイパス)、SR 650(ハイパス、ローパス)の3 種類があります。フィルターの周波数範囲は1 Hz~100 kHz、オクターブロールオフは115 dB、パスバンドリップル0.1 dB、ストップバンド減衰80 dB です。各チャンネルの入力はA,B 2系統あり、差動入力にも対応しています。

特長

  • 2系統独立フィルターチャンネル
  • オクターブロールオフ 115dB
  • 周波数範囲 1Hz ~ 100kHz
  • パスバンドリップル 0.1dB
  • ストップバンド減衰 80dB
  • 入力ノイズ 6nV/√Hz
  • 最大ゲイン 80dB
  • プリアンプ付

用途

  • ノイズ除去
  • 信号調整

プログラマブルフィルター SR640シリーズ 仕様

フィルター周波数範囲 1 Hz~100 kHz(3桁分解能)

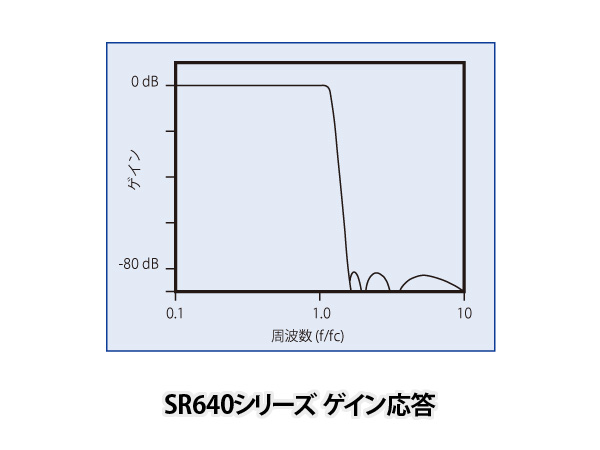

種類 8極-6零点楕円フィルター
オクターブロールオフ 115 dB
パスバンドリップル 0.1 dBpp(代表値)
ストップバンド減衰 80 dB(代表値)
伝達関数(Biquad Cascade)
ステージ1
ステージ2
ステージ3
ステージ4
ωp 0.634752
ωp 0.805995
ωp 0.985073
ωp 1.076768
Q 0.543939
Q 0.950701
Q 2.095314
Q 7.375143
ωz N/A
ωz 1.675935
ωz 1.935978
ωz 2.883197
入力
インピーダンス 1 MΩ/ 15 pF
入力形式 シングルエンド(A, B)または差動入力(A-B)
CMRR >85 dB@100 Hz(入力ゲイン>20 dB)
入力結合 ACまたはDC
入力ノイズ 6 nV/√Hz@1 kHz(60 dB入力ゲイン)
ゲイン 0, 10, 20, 30, 40, 50, 60 dB±0.2 dB
最大入力 10 Vpp(過負荷), 5 Vpp(歪みなし)
出力
インピーダンス <1 Ω
フルスケール出力 10 Vpp into>300 Ω
オプション01 10 Vpp into 50 Ω
DC オフセット 0 Vに調整可
ゲイン 0, 10, 20 dB±0.2 dB
高調波歪み <-80 dB @100 Hz
出力<1Vpp) <-50 dB @1 kHz
スプリアス成分 <-80 dB
チャンネルクロストーク <-11 0dB

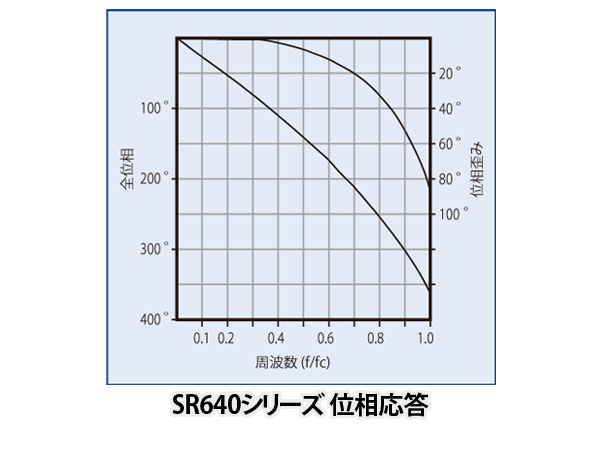

位相整合 ±75°(DC~Fc*, 代表値)
その他

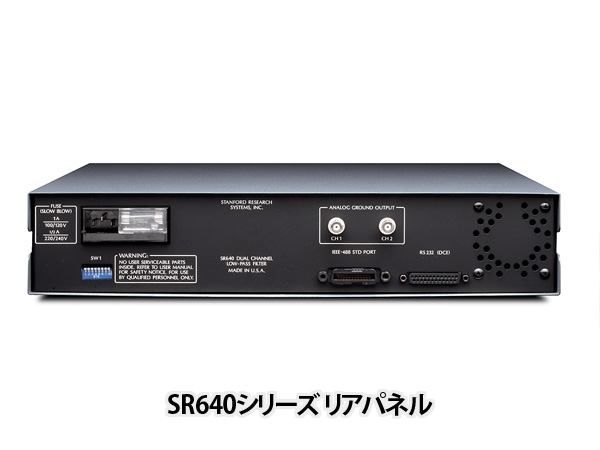

外部インターフェイス GPIBおよびRS232
電源 45 W, 100 / 120/220 / 240 VAC, 50/60 Hz
寸法(cm) 39.9(W)×7.6(H)×35.6(L)
重量(kg) 5.4 kg

*Fc: カットオフ周波数
