製品概要

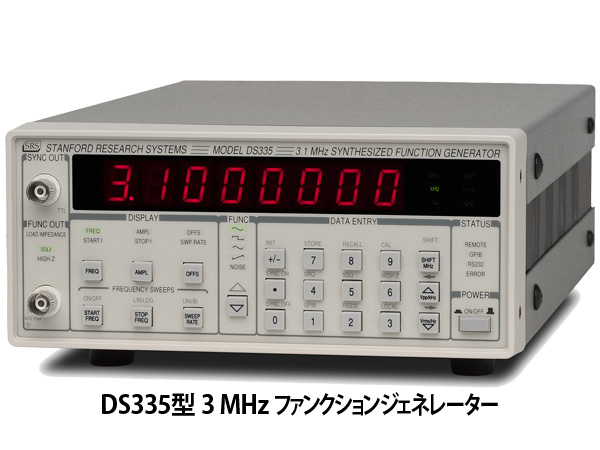

シンセサイズドファンクションジェネレータDS300シリーズはDDS技術を用いたファンクションジェネレータ、任意信号発生器です。 出力波形はサイン波、方形波、三角波、ランプ波などです（機種により異なります）。製品モデルは低価格モデルから高性能モデルまで4機種あります。
特長
- 任意波形出力 (DS345, DS340)

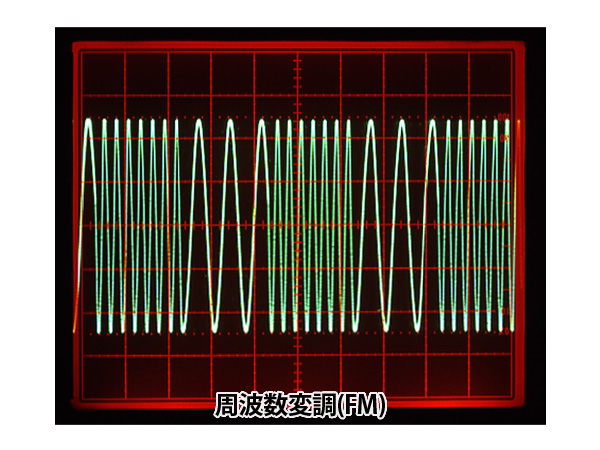

- 周波数スイープ(FM)、振幅スイープ(AM)(DS345)
- FSKモジュレーション (DS335, DS340)
- 超低歪 ＜－100 dBc, ～ 20 kHz (DS360)
用途
- 各種テスト用信号源
ファンクションジェネレーター 主な仕様
| 型名 | DS335 | DS340 | DS345 | DS360 |
| 最大周波数 | ||||
| サイン波 | 3.1MHz | 15.1MHz | 30.2MHz | 200kHz |
| 方形波 | 3.1MHz | 15.1MHz | 30.2MHz | 200kHz |
| ランプ波（kHz） | 10 | 100 | 100 | ― |
| 三角波（kHz） | 10 | 100 | 100 | ― |
| ノイズ（MHz） | 3.5 | 10 | 10 | ― |
| 任意波形（MHz） | ― | 10 | 10 | ― |
| ホワイトノイズ（kHz） | ― | ― | ― | 200 |
| ピンクノイズ（kHz） | ― | ― | ― | 200 |
| バンド幅指定ノイズ | ― | ― | ― | 中心周波数0～200kHzバンド幅100Hz～102.4 kHz |
| 2トーン（Sine＋Sine, Sine＋Square） | ― | ― | ― | 200kHz |
| 周波数分解能 | 1 μHz | |||
| 出力 | ||||
| レンジ | 50 mVpp～10 Vpp | ＊5.0μVpp～14.4Vpp | ||
| 分解能 | 3桁（オフセット＝0 V） | 4桁または1μV（いずれか大きい方） | ||
| オフセット | ±5VDC | ±5V（振幅＋オフセット＜5V） | ＊±7.4V | |
| オフセット分解能 | 3桁 | |||
| スイープ機能 | ||||
| タイプ | リニア、ログ | |||
| スイープレート | 0.01 Hz～1 kHz | 0.001 s～1000 s | 0.1 Hz～3.1 kHz | |
