XUV位相遅延素子 AURORA
極端紫外領域での円偏光生成に

UI02 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料

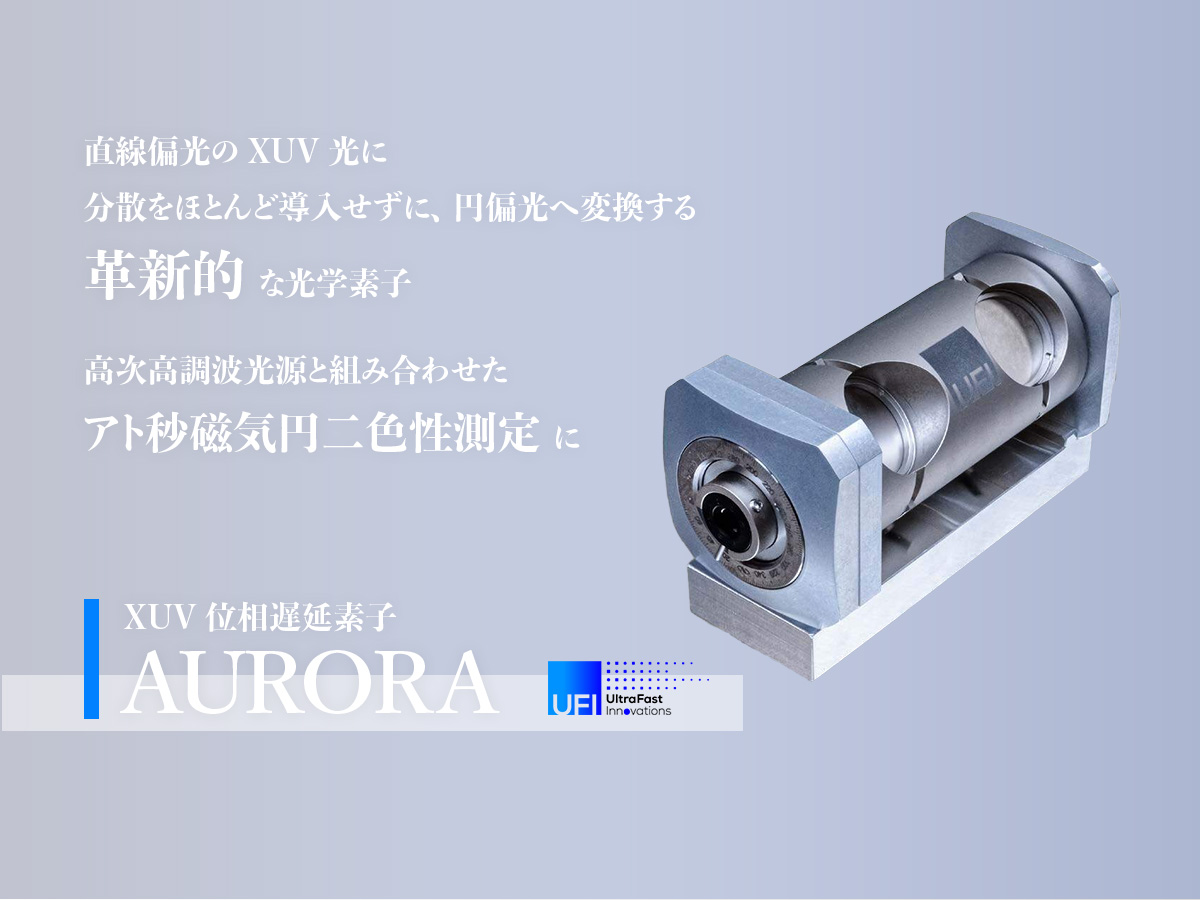

XUV位相遅延素子 AURORA XUV位相遅延素子 AURORA

概要

AURORA XUV Phase Retarderは、直線偏光のXUV光に分散をほとんど導⼊せずに円偏光へ変換する⾰新的な光学素⼦です。40 〜 85 eV(⾼エネルギー版)および10 〜 40 eV(低エネルギー版)のエネルギー範囲に対応し、特にFe、Co、NiのM2 / M3吸収端において⾼い透過率と円偏光度を実現します。コンパクトな設計により、既存の実験セットアップにも容易に導⼊可能で、⾼次⾼調波光源と組み合わせる事によりアト秒磁気円⼆⾊性測定を可能にします。

特長

  • 分散のない円偏光XUV光⽣成(アト秒分光実験に最適)
  • 広帯域スペクトル対応(10 〜 40 eV / 40 〜 85 eV)
  • ⾼透過率(最⼤約40%)と優れたエリプティシティ
  • コンパクトで扱いやすいデザイン(51 × 118 mm、光路延⻑3 mm)
  • 既存システムに簡単導⼊可能

参考文献

【nature誌】Light-wave dynamic control of magnetism

本製品の活用例がイギリスのnature誌に掲載されました。
→ 詳細はコチラからご確認いただけます

【著者】
Florian Siegrist, Julia A. Gessner, Marcus Ossiander, Christian Denker, Yi-Ping Chang, Malte C. Schröder, Alexander Guggenmos, Yang Cui, Jakob Walowski, Ulrike Martens, J. K. Dewhurst, Ulf Kleineberg, Markus Münzenberg, Sangeeta Sharma & Martin Schultze
Nature volume 571, pages240–244(2019)より

仕様

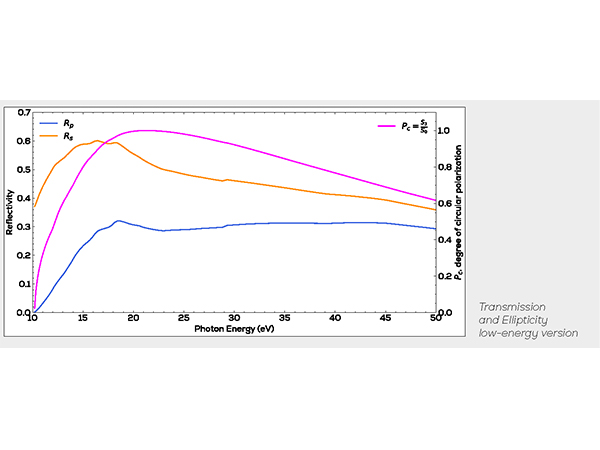

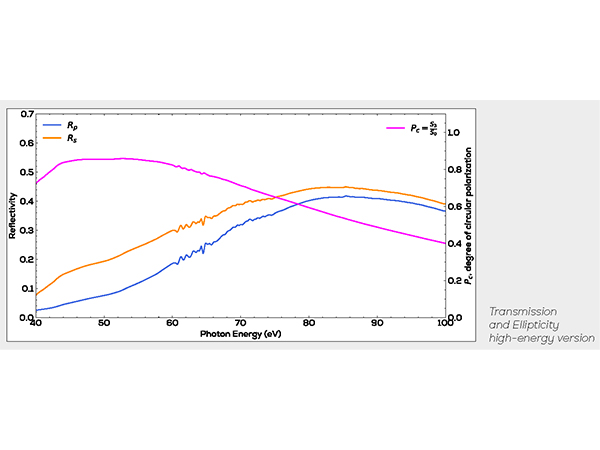

光子エネルギー 10 〜 40 eV 40 〜 85 eV
平均透過率 > 25% > 25%
最大円偏光度 (PC*) 1.0 @ 21 eV 0.85 @ 53eV (Fe)
0.75 @ 66 eV (Ni)
加算光路長 3 mm 3 mm
アパーチャーサイズ 3 mm 3 mm
寸法 51 mm (W) x 118 mm (L) 51 mm (W) x 118 mm (L)

*楕円率(Degree of Ellipticity)はストークスパラメータで表され、Pc = S₃ / S₀ によって定義されます。

元素 Fe Co Ni
吸収端 M2 / M3 M2 M3 M2 M3
エネルギー 52.7 eV 58.9 eV 59.9 eV 66.2 eV 68 eV
透過率 9% 17% 18% 26% 30%
