製品概要
グランレーザー偏光プリズム（方解石、α-BBO）は、高い偏光度、高い透過率、低～高出力を必要とするアプリケーション用に使用されます。
製品一覧
方解石グランレーザープリズム
| 型名 | サイズ A × B | マウント |
|---|---|---|
| 440-2010 | 10 × 10 mm | なし |
| 440-2012 | 12 × 12 mm | なし |
| 440-2014 | 14 × 14 mm | なし |
| 440-2020 | 20 × 20 mm | なし |
| 440-2010-M2Ps | 10 × 10 mm | M2Ps |
| 440-2012-M2Ps | 12 × 12 mm | M2Ps |
| 440-2014-M2Ps | 14 × 14 mm | M2Ps |
| 440-2020-M2P | 20 × 20 mm | M2P |
仕様詳細はコチラよりご確認いただけます。

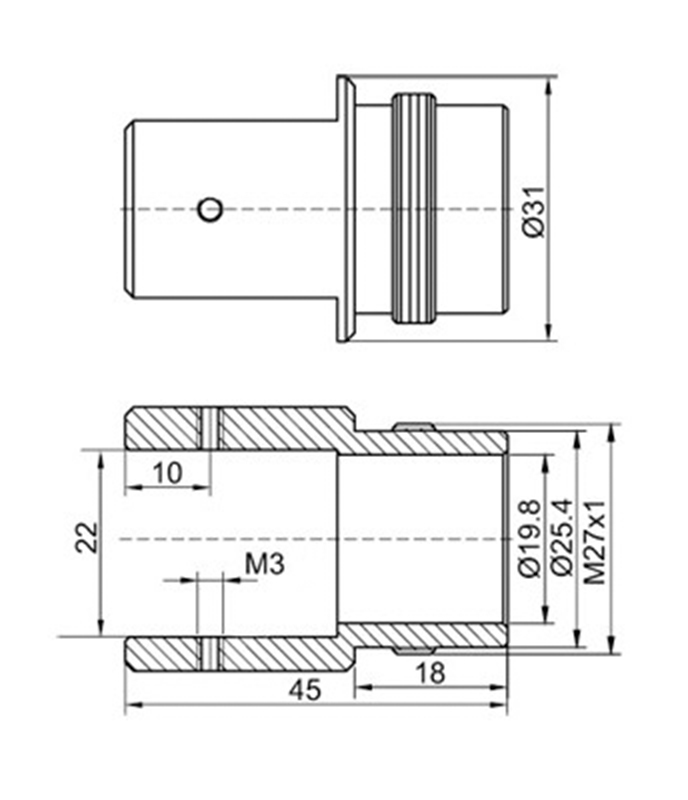

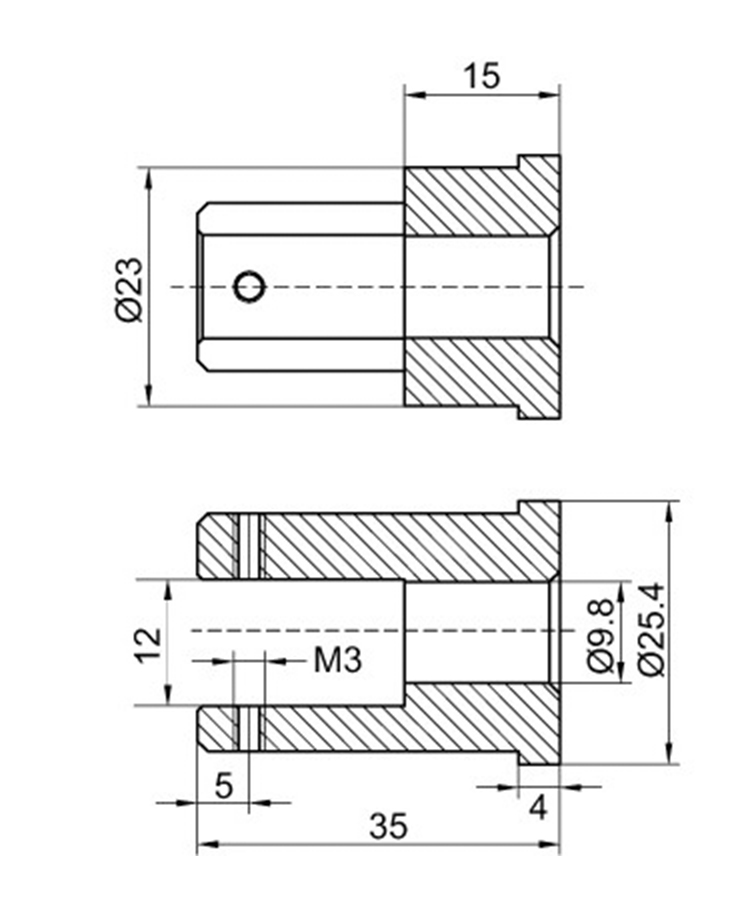

マウント
α-BBOグランレーザープリズム
| アダプターなしマウントタイプ | |||
|---|---|---|---|
| 型名 | 動作波長範囲 | マウント外径 | 有効径 |
| 441-2108 | 200 〜 270 nm | ø 25.4 mm | ø 8 mm |
| 441-2110 | 200 〜 270 nm | ø 25.4 mm | ø 10 mm |
| 441-2115 | 200 〜 270 nm | ø 30 mm | ø 15 mm |
| 441-2208 | 260 〜 300 nm | ø 25.4 mm | ø 8 mm |
| 441-2210 | 260 〜 300 nm | ø 25.4 mm | ø 10 mm |
| 441-2215 | 260 〜 300 nm | ø 30 mm | ø 15 mm |
| 441-2308 | 300 〜 400 nm | ø 25.4 mm | ø 8 mm |
| 441-2310 | 300 〜 400 nm | ø 25.4 mm | ø 10 mm |
| 441-2315 | 300 〜 400 nm | ø 30 mm | ø 15 mm |
| アダプター付きマウントタイプ | |||
|---|---|---|---|
| 型名 | 動作波長範囲 | マウント外径 | 有効径 |
| 441-2108-M2Pd | 200-270 nm | ø 25.4 mm | ø 8 mm |
| 441-2110-M2Pd | 200-270 nm | ø 25.4 mm | ø 10 mm |
| 441-2115-M2PD | 200-270 nm | ø 30 mm | ø 15 mm |
| 441-2208-M2Pd | 260-300 nm | ø 25.4 mm | ø 8 mm |
| 441-2210-M2Pd | 260-300 nm | ø 25.4 mm | ø 10 mm |
| 441-2215-M2PD | 260-300 nm | ø 30 mm | ø 15 mm |
| 441-2308-M2Pd | 300-400 nm | ø 25.4 mm | ø 8 mm |
| 441-2310-M2Pd | 300-400 nm | ø 25.4 mm | ø 10 mm |
| 441-2315-M2PD | 300-400 nm | ø 30 mm | ø 15 mm |
仕様詳細はコチラよりご確認いただけます。

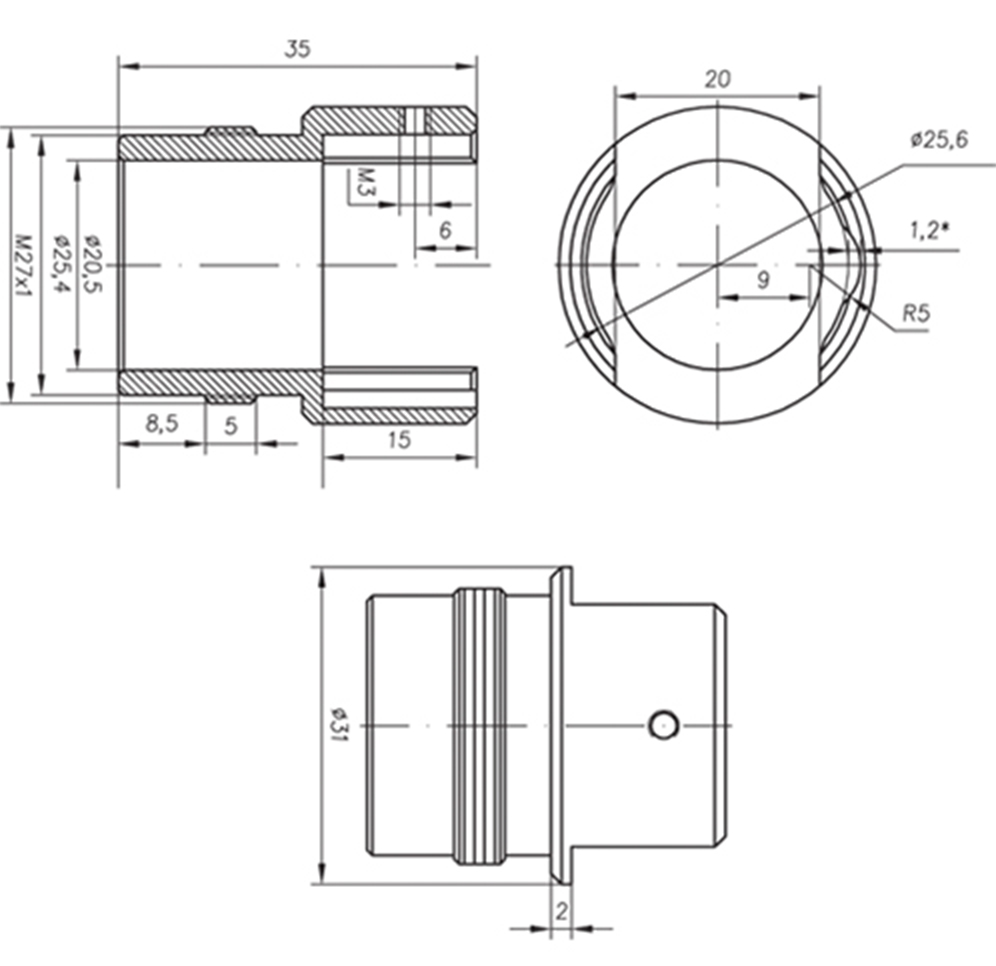

アダプター付きマウント
仕様
方解石グランレーザー偏光子
| 材質 | Naturale calcite |
| 表面品質 | 40 〜 20scratch & dig（MIL-PRF-13830B） |
| 波面歪曲度 | λ/4 at 633 nm |
| ビーム偏差 | <3 arcmin |
| 波長範囲 | 350 〜 2100 nm |
| 消光比 | 1:100 000 |
| レーザー損傷閾値 | >5 J/cm2, 10 ns pulses at 1064 nm, 100 Hz |
α-bboグランレーザー偏光子
| 材質 | α-BBO |
| 透過波長範囲 | 200 〜 3500 nm |
| 消光比 | 1:100 000 |
| 表面品質 | 20 〜 10scratch & dig（MIL-PRF-13830B） |
| 波面歪曲度 | λ/4 at 633 nm |
| ビーム偏差 | <3 arcmin |
| Angular field | >6 deg |
| コーティング | Single layer MgF2 |
| マウント | Black anodized aluminium |
