製品概要
ウォラストンプリズム偏光子は、2つの等しい方解石プリズムで構成されています。
両方の出力ビームはほぼ均等に偏光します。
出力ビームの角度分離は波長に依存します。
品質の良い方解石の使用により、300 ～ 2200 nmの範囲を透過します。
製品一覧
| 型名 | 標準サイズ A × B | ビーム分離 Φ | マウント型番 |
|---|---|---|---|
| 450-2101 | 10 × 10 mm | 10° | なし |
| 450-2121 | 12 × 12 mm | 10° | なし |
| 450-2141 | 14 × 14 mm | 10° | なし |
| 450-2102 | 10 × 10 mm | 20° | なし |
| 450-2122 | 12 × 12 mm | 20° | なし |
| 450-2142 | 14 × 14 mm | 20° | なし |
| 450-2101-M2Ps | 10 × 10 mm | 10° | M2Ps |
| 450-2121-M2Ps | 12 × 12 mm | 10° | M2Ps |
| 450-2141-M2P | 14 × 14 mm | 10° | M2P |
| 450-2102-M2Ps | 10 × 10 mm | 20° | M2Ps |
| 450-2122-M2Ps | 12 × 12 mm | 20° | M2Ps |
| 450-2142-M2P | 14 × 14 mm | 20° | M2P |
※他のサイズ、スペクトル範囲、または ARコーティングはお問い合わせください。
仕様詳細はコチラよりご確認いただけます。

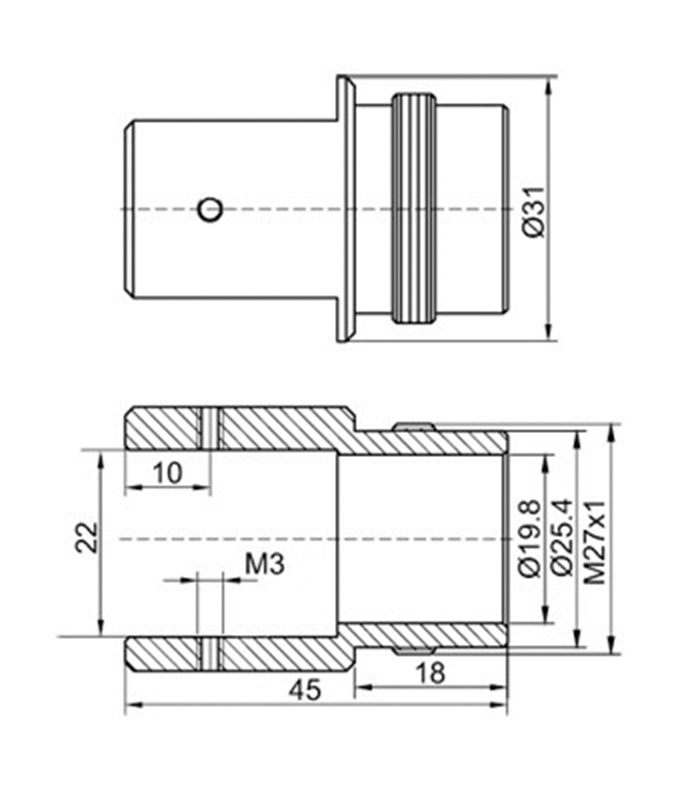

マウント
仕様
| 材質 | Natural Calcite |
| 波長範囲 | 300 〜 2200 nm |
| 消光比 | 1:100 000 |
| 表面品質 | 40 〜 20scratch & dig（MIL-PRF-13830B） |
| 波面歪み | λ/4 at 633 nm |
| 分離角 | 10 or 20 deg |
| サイズ公差 | ±0.25 mm |
