中赤外バンドパスフィルター 製品概要
スペクトルの輝線の検出を最適化することを目的とした、赤外領域対応のバンドパスフィルターです。 ガス検出に標準で使用される波長に対する多種のフィルターを用意しています。
- H2O、CH4、CO2、CO、N2O、O3 といったガス検出用に使用可能です。
イリディアン社製フィルターについて

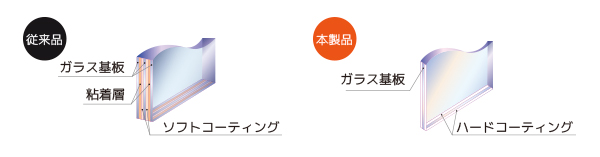

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。
特長
- 高透過率・高ブロッキング性能
- 長寿命・高耐久性
用途
- ガス分析
- 赤外分光イメージング
中赤外バンドパスフィルター共通仕様
| 光学特性 | 入射角 | 0° |
|---|---|---|
| 物理特性 | 外径 | 25.4+0.0/-0.2mm |
| 表面精度 | 80scratch/50dig |

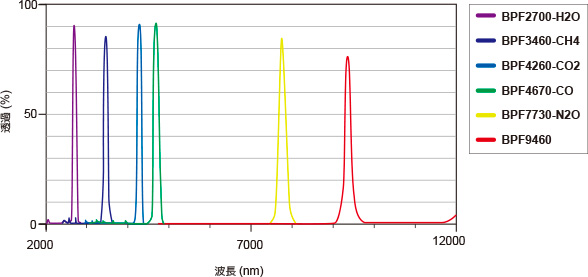

中赤外バンドパスフィルターラインナップ
| 中心波長 (nm) | 透過幅 (nm) (FWHM) | 透過率 (%) | OD値 | ブロッキング 波長範囲 (nm) (透過波長を 除く) |
型名 Φ25.4 mm +0.0/-0.2 mm |
フィルター厚(mm) |
|---|---|---|---|---|---|---|
| 2700 | 120 | 80 | 3 | 1,000～10,000 | BPF2700-120 | 0.75 |
| 3460 | 140 | 80 | 3 | 400～30,000 | BPF3460-140 | 1.00±0.15 |
| 4260 | 120 | 80 | 3 | 1,000～30,000 | BPF4260-120-30K | 0.75 |
| 4260 | 120 | 80 | 3 | 1,000～10,000 | BPF4260-120-10K | 0.75 |
| 4670 | 150 | 80 | 3 | 100～30,000 | BPF4670-150-30K | 0.75 |
| 4670 | 150 | 80 | 3 | 1000～10,000 | BPF4670-150-10K | 0.75 |
| 5500 | 163 | 70 | 3 | 300～12,000 | BPF5500-163 | 0.5 |
| 7730 | 180 | 70 | 2 | 2,000～12,000 | BPF7730-180 | 0.5 |
| 9460 | 180 | 65 | 2 | 2,000～12,000 | BPF9460-180 | 1.0 |
※数値はtypicalの値です。
