概要

K2は、極端紫外線（XUV）や軟X線と、⾚外線（IR）パルスを⽤いた時間分解計測（ポンプ・プローブ実験）のための⾼精度パルス遅延ユニットです。UFI社が誇るXUV/軟X線多層膜ダブルミラー技術と、⾼度な実験セットアップの知⾒を組み合わせて開発されました。⾼次⾼調波発⽣（HHG）によって⽣成されるアト秒パルスなどの特性を最⼤限に活かし、最先端の時間分解能を提供します。

遅延ユニットの動作原理

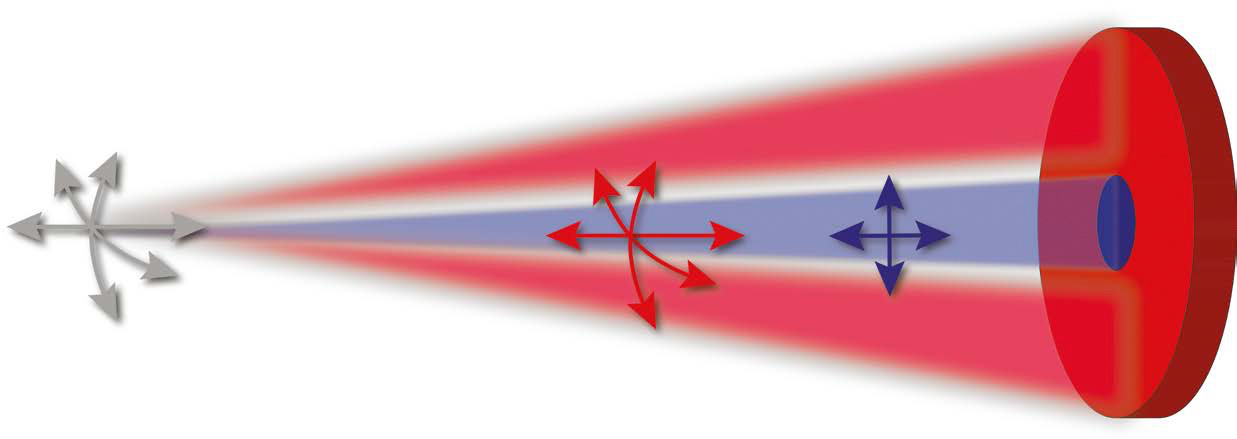

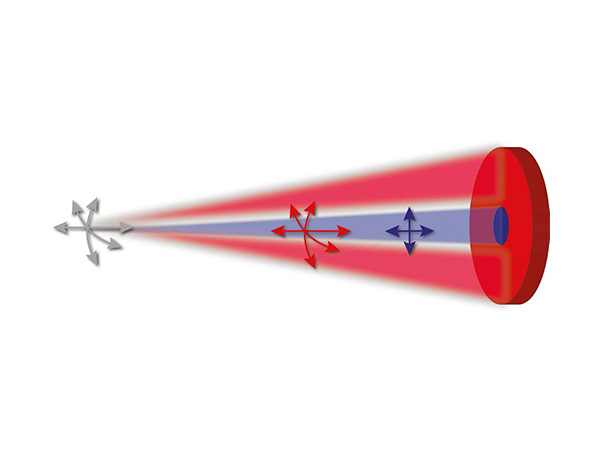

この遅延ユニットは、リング(⾚外線パルスを反射)に対するコア（極端紫外パルスを反射）の位置を変化させることで、時間遅延を⽣じさせます^[1]。
また、5⾃由度の調整機構により、焦点における空間的および時間的な重なりを完璧に制御することが可能です。

応⽤例

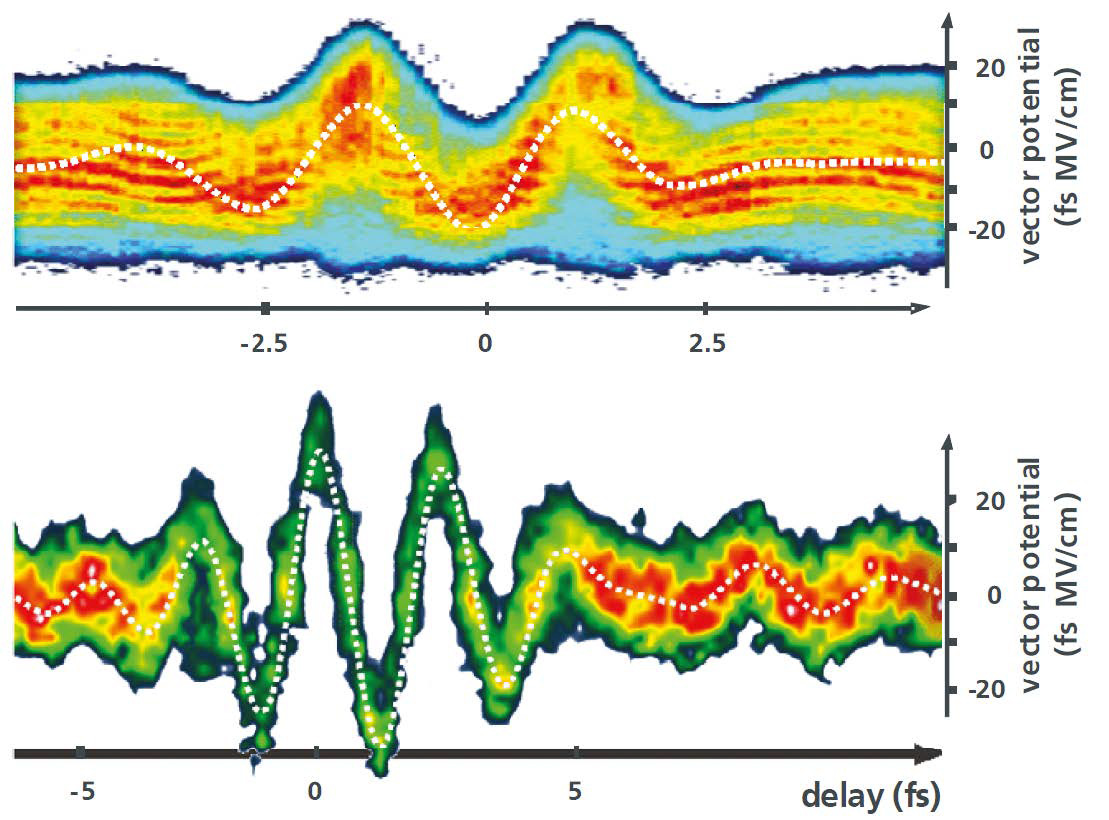

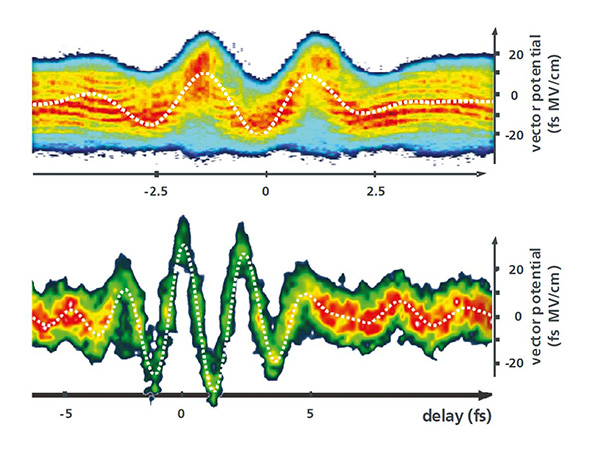

アト秒ストリーキング

本装置は、マックス・プランク量⼦光学研究所（MPQ）におけるアト秒光電⼦ストリーキング実験などで使⽤されており、80 asという極超短パルスの計測において⾼い性能が実証されています^[2][3]。

特長

• 圧倒的な時間分解能
  3 as(アト秒)という極めて⾼い時間分解能を実現します
• 柔軟な調整機能
  5⾃由度の調整機構により、焦点における両パルスの完璧な空間的・時間的重なりを確保します
• カスタマイズ対応
  ミラーコーティングは、使⽤する中⼼エネルギーや帯域幅に合わせて最適化が可能です
• 真空対応
  標準で4×10^-6 mbar の真空環境に対応し、リクエストに応じて超⾼真空（UHV）仕様も可能です。

参考文献

[1] XUV-beamline for photoelectron imaging spectro-scopy with shaped pulses
M. Behrens, L. Englert, T. Bayer, and M. Wollenhaupt
Review of Scientific Instruments 95, 093101（2024）

[2] Single-Cycle Nonlinear Optics
E. Goulielmakis, M. Schultze, M. Hofstetter, V. S. Yakovlev, J. Gagnon, M. Uiberacker,A. L. Aquila, E. M. Gullikson, D. T. Attwood, R. Kienberger, F. Krausz, U. Kleineberg
Science 320, 1614（2008）

[3] Atomic transient recorder
R. Kienberger, E. Goulielmakis, M. Uiberacker, A. Baltuska, V. Yakovlev, F. Bammer, A. Scrinzi, Th. Westerwalbesloh, U. Kleineberg, U. Heinzmann, M. Drescher, and F. Krausz
Nature 427, 817（2004）
