製品概要
極低温、強磁場で高い技術力を持つCRYOGENIC社（英国）による物性評価システム・CFMSシリーズです。最大18 T を発生するStandard CFMSとコンパクトなMini CFMSの2機種のモデルがあります。どちらも極低温から高温までの磁気、電気、熱輸送物性を、完全無冷媒で自動測定をします。 スピーディーな試料交換とモジュール構造により迅速な測定モードの変更を実現し、共用施設としての運用にも適しています。超伝導磁石、冷凍機について専門的な知識のないユーザーでも簡便に操作可能です。また、長期間の連続運転も安全に行うことができます。 光や高周波の導入といったカスタマイズにも対応いたします。
特長
- 完全無冷媒
- 温度可変範囲
・標準 1.6～400 K
・3Heインサート 300 mK～2 K (オプション)
・希釈冷凍機インサート 50 mK～ 3 K(オプション)
・高温測定用インサート 200 ～ 700K/1000K (オプション) - 早い昇温、降温速度
・≤20 min 300K → 10 K
・≤30 min 10K → 300 K - 温度安定性 ≤ 0.02 ％
- 磁場安定性 10 ppm/hr
・Standard CFMS：9/12/14/16/17/18 T から選択
・Mini CFMS：5/7 Tから選択 - 微小磁場制御（オプション)
- 高抵抗サンプル（20 GΩ）対応 （オプション）
- 試料ロードロック室を採用し、簡易で素早い試料交換
- 柔軟で高機能な測定ソフト
- 長期メンテナンスフリー
- 簡単オペレーション
Mini CFMS
最大磁場強度 5, 7 T
Standard CFMS
最大磁場強度 9, 12, 14, 16, 17, 18 T
測定モード（用途）
●磁気特性：VSM, AC磁化率
【詳細ページ（VSMシステム (振動試料型磁力計)）へ移動】
●電気特性：AC&DC電気抵抗, ホール係数
抵抗VS温度
2軸ローテータを用いたホール電圧測定
Φスイープ
θスイープ
●比熱特性：ACカロリメータ, 熱緩和

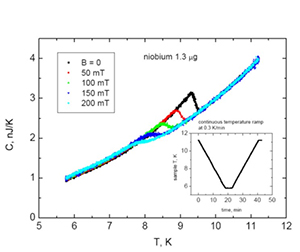

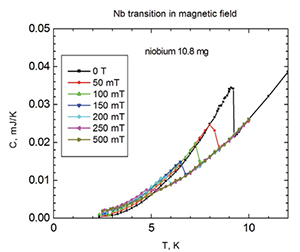

比熱測定【サンプル：Nb】
ACカロリメーター法
緩和法
比熱測定用コンポーネンツ
ACカロリメーター用
サンプルパック
緩和法
サンプルパック
●熱輸送特性：ゼーベック係数, 熱伝導度, 熱抵抗
ゼーベック効果の測定
サンプル：銅ニッケル合金
サンプル：ニッケル薄膜
熱輸送測定用プローブエンド
Standard CFMS
| 最大磁場 | 12/14/16/17/18 T |
| 均一磁場領域 | 0.1% over 3 cm×Ø 1 cm |
| 時間安定性 | 10 ppm/hr |
| システム起動後に要するの冷却時間 | ＜24時間 |
Mini CFMS
| 最大磁場 | 3/5/7/9 Tから選択 |
| 均一磁場領域 | 0.1% over 1 cm ×Ø 1 cm |
| 時間安定性 | 10 ppm/hr |
| システム起動後に要するの冷却時間12時間 | ＜ 12時間 |
温度可変インサート (VTI：Variable Temperature Insert) Standard/Mini CFMS共通
| 試料空間 | 25 mm |
| 温度可変領域 (VTI中に連続ガスフロー) | 1.6 ～ 400 K |
| 高温オプション (オプション) | 200 ～ 700 K/1000 K |
| ３Heインサート (オプション) | 300 mK ～ 325 K |
| 温度制御 (Lakeshore社コントローラ使用) | 5 mK @ 10K 10 mK @ 100K 50 mK @ 300K |
| 室温からの1.6Kまので冷却時間 | 約60分 |
| 温度安定性 | ≤ 0.02 ％ |
試料振動型磁力計 (VSM)
| Z-軸ステージ | 100 mm |
| 振動振幅 | 2 mm (標準) |
| 振動周波数 | 20 Hz (標準) |
| 試料サイズ | 最大 10 mm(5 mm以下を推奨) |
| ベースノイズ | 1×10-6 emu (10秒積算) |
| ダイナミックレンジ | 108 |
| 測定精度 | 0.50% |
| ノイズレベル | ＜ (2×10-6 emu + 5×10-7 emu/T) /√Hz |
交流磁化率測定
| 最大交流磁場強度 | 20 guass @ 100 Hz |
| 感度 | 10-7 emu @ 4K (1KHz) |
| 周波数範囲 | 1～20 KHz |
| 試料サイズ | 最大 Ø 5 mm |
電気抵抗/ホール係数測定
| 試料サイズ | 5×10 mm |
| 定電流源 (KEITHLEY2400ソースメータ使用) | 1 nA～1 A |
| 抵抗測定レンジ | 100 nΩ～1 GΩ |
| 電圧測定レンジ (KEITHLEY2182ナノボルトメータ使用) | 10 nV ～ 100 V |
| 測定精度 | ＜0.1% (1～1 MΩ) |
交流電気抵抗/交流ホール効果測定
| 周波数範囲 | 1 mHz～100 kHz |
| 電流電源 | 2 pA～100 mA |
| 電圧測定範囲 | 10 nV～1 V |
比熱測定
| 温度範囲 | 3～300 K |
| 温度分解能 | 0.1 K @ 50 K |
| 温度変調周波数 | 0.1～100 Hz (標準) |
| 温度変調振幅 | 0.01～0.1 K (標準) |
| 感度 | 1 nJ/K |
| 試料サイズ | 100×200 μm |
| 試料重量 | 1～10 μｇ |
熱輸送特性
| 温度範囲 | 2～350 K |
| 熱伝導度測定範囲/絶対精度 | 1 μW/K～1W/K @ 300 K 0.1 μW/K～10 mW/K @ 10K 絶対精度～5% |
| 熱EMF測定範囲/絶対精度 | 1 μV/K～1 V/K 絶対精度 ～5 % |
| 試料サイズ | 1 ×1×10 mm |
700K 高温インサート
| 温度領域 | 200～700 K |
| 試料サイズ | 5 mm |
1000 K 高温インサート
| 温度範囲 | 300～1000 K |
| 試料サイズ | 5 mm |
| VTIサイズ | 30 mmに変更の要有り |
微小磁場オプション
| 電流電源 | ± 500 mA |
| 磁場レンジ | ± 50 mT |
| 精度 | 10-4 |
| 磁場ステップ | 1 μT |
3Heインサート
| ベース温度 | ＜300 mK |
| 可調温度範囲 | ＜300 mK～325 K |
| 3He容量 | 1.5 cc |
| イニシャル冷却時間 | ～2時間(室温から300 mK) |
| 再液化時間 | 25分 |
| 性能 | 285 mK～24時間 無負荷 340 mK～12時間 25μW負荷 550 mK～3時間 185μW負荷 |
希釈冷凍機インサート
| ベース温度 | 50 mK |
| 冷却速度 | 8時間 (室温から50 mK) |
| 試料空間 | φ12 mm (6pinの標準抵抗測定用のプラグインを取付け可能) |
