アーク光源 Optical ModuleX 製品概要

高性能アークランプ光源(WACOM社製)は、光化学反応実験・分光器スリット入射・触媒実験・シュリーレン光学系構築・太陽電池ソーラシミュレータ用など、多目的な理化学実験に最適な白色ランプ光源です。ランプは、クセノン・超高圧UVランプ(高圧水銀ランプ)、DeepUVランプ(水銀クセノンランプ)の3種類から選択でき、実験目的に最適なランプをご選択いただけます。

ランプ種類 特長など
クセノンランプ キセノンガスを封入した高輝度な点光源です。
可視域~赤外域まで昼光に類似した連続スペクトルを有し、演色性に優れて おります。
超高圧UVランプ
(高圧水銀ランプ)
紫外線波長の中でも、
特に3線(436nm、405nm、365nm)を 有効に活用できます。
DeepUVランプ
(水銀クセノンランプ)
キセノンランプをベースに、水銀などの金属蒸気を封入したランプです。230~320nm付近の遠紫外域の放射に特長があります。

ランプハウジングも、標準仕様ながら精度の高い疑似平行照射を可能とするバックミラーハウスと、ハイパワー光照射・加速試験に適した楕円ミラーハウスから選択できます(バックミラーハウスの場合、更に目的に合わせた高照度レンズ、高均一レンズ、高平行レンズから選択することも可能です。)。
照射方法も、レンズを介した水平方向疑似平行光照射の他、下方照射ユニットを用いた落射照射、ファイバーマウントを接続して光ファイバー照射など、様々な光照射が可能です。
照射波長も、全反射ミラーの他、UVコールドミラーや可視光透過フィルターなど、目的にあった照射が可能です。更に、装置はプリアライメント構造で、ランプ交換の際の煩わしい光軸調整・フォーカス調整は不要です。ランプ交換も簡単で、いつでも制度の高い平行光照射が再現できます。

アーク光源 Optical ModuleX ラインナップ

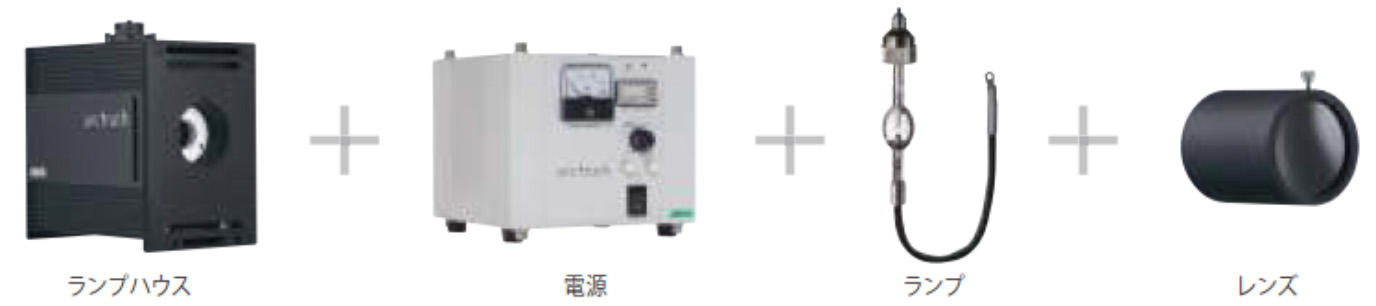

バックミラータイプ(標準仕様)
  • セットは、標準的な疑似平行光照射レンズ(Qレンズ)内容です。
  • 高照度レンズ、高均一レンズ、高平行レンズをご希望の際は、 別途お問合せ下さい。
楕円ミラータイプ(ハイパワー光照射/加速試験用)
  • セットは、標準的な疑似平行光照射レンズ(Qレンズ)内容です。
  • 高照度レンズ、高均一レンズ、高平行レンズをご希望の際は、 別途お問合せ下さい。

バックミラータイプ(標準仕様)

  • 下記セットは、標準的な疑似平行光照射レンズ(Qレンズ)内容です。
  • 高照度レンズ、高均一レンズ、高平行レンズをご希望の際は、 別途お問合せ下さい。
型名 詳細
OPM2-152X-SET  150Wクセノンアークランプ構成一式
OPM2-302X-SET  300Wクセノンアークランプ構成一式
OPM2-502X-SET  500Wクセノンアークランプ構成一式
OPM2-252H-SET  250W超高圧UVランプ構成一式
OPM2-502H-SET  500W超高圧UVランプ構成一式
OPM2-502MQ-SET  500W DeepUVランプ構成一式

楕円ミラータイプ(ハイパワー光照射/加速試験用)

  • 下記セットは、標準的な疑似平行光照射レンズ(Dレンズ)内容です。
型名 詳細
SX-UID 152X-SET  500Wクセノンアークランプ構成一式
SX-UID 502H-SET  500W超高圧UVランプ構成一式
SX-UID 502MQ-SET  500W DeepUVランプ構成一式

オプション

型名 詳細

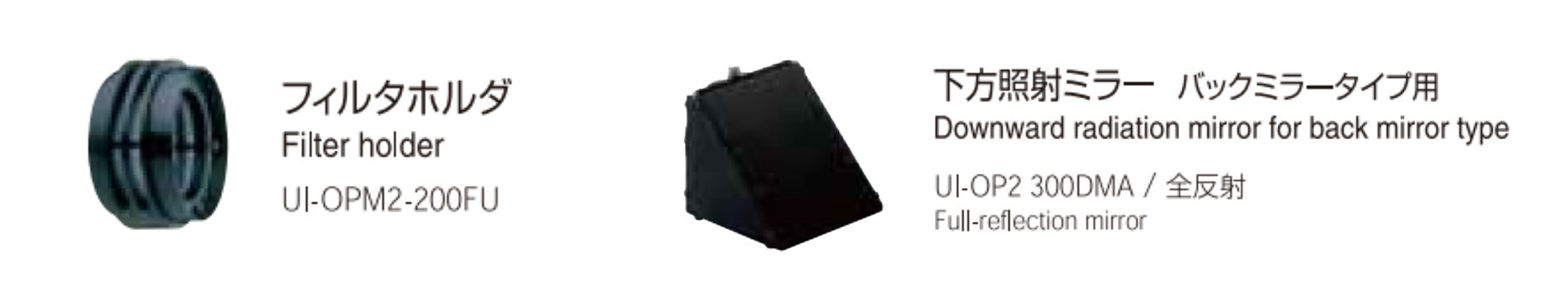

UI-OP2 300DM A  下方照射ユニット(全反射)
UI-OP2 300DM B  下方照射ユニット(コールドミラー)
UI-OP2 300DM C 下方照射ユニット(UV365nm)
UI-OP2 300DM D 下方照射ユニット(UV254nm)
UI-OP2 300DM E 下方照射ユニット(AM用)
UI-OP2-200FU フィルターホルダー
IRC240 UVコールドフィルター
SCF 可視光透過フィルター
各種NDフィルター 20%透過/50%透過
各種BPフィルター 各種耐熱強化仕様(要問合せ)
ファイバーマウント
各種ガラスファイバー 多成分ガラス、φ5、単岐
各種石英ガラスファイバー 石英ガラス、φ5、単岐
各種液体ファイバー リキッドライトガイド、φ5、単岐
ファイバーレンズ 疑似平行照射用、合成石英
Get ADOBE READER

ダウンロードしたPDFファイルをご覧になるには、Adobe Acrobat Readerが必要です。左記のバナーより、ソフトウェア(無料)をダウンロード・インストールして下さい。

更新日 更新内容 サイズ ダウンロード

よくいただくご質問

  • どこまで平行度の高い光照射が可能ですか?

    標準的な構成の場合、擬似平行照射となります。特に平行度の高い光照射が必要な場合には、高平行レンズタイプを選択すれば、視角2.2°の超高平行照射にも対応できます。
  • ランプの光軸調整は現場で簡単に行えますか?

    光軸は基本的に工場出荷前に調整されております。メタルアダプター付ランプを規定位置に設置だけです。ランプハウスのレンズやバックミラーの面倒な調整は不要です。
