概要
下記の光学マウント各種を取り扱っております。（クリックでジャンプ）
- ステンレス製キネマティックマウント
- ジンバルマウント
- リポジショニング
- 2/3軸チルト/トランスレーションマウント
- ポラライザーホルダー
- 2軸チルトマウント
- サイドコントロール精密光学マウント（シリーズT）
- サイドドライブのミラーマウント/チルトプラットフォーム
- ミニチュア精密ミラーマウント
- スペシャルポジショナー
- パジェットキネマティックオプティカルマウント
製品一覧

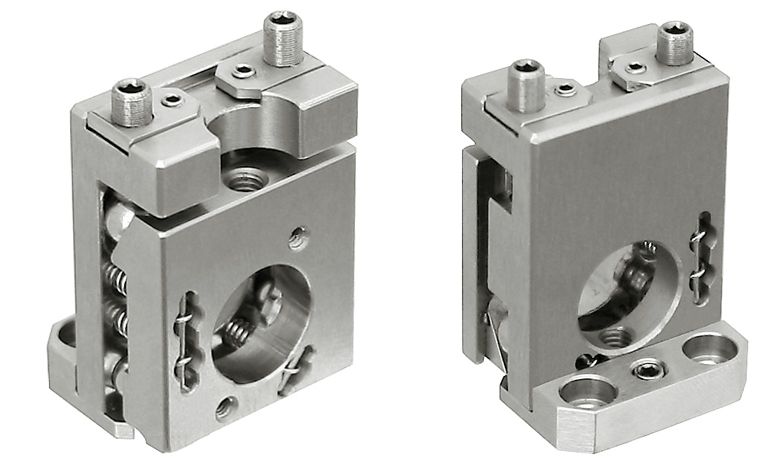

ステンレス製キネマティックマウント
5KVDOM-05：0.5インチ用
キネマティック垂直駆動光学マウント
ステンレス製、精密で長期安定。0.5インチ（12.7 mm）光学系用。
5KVDOM-1、5VDOM-1
1インチ用垂直駆動光学マウント
マウントによる波面歪みを最小限に抑えるように設計されています。1インチ（25.4 mm）光学系用。
5KVDOM-1.5、5VDOM-1.5
1.5インチ用垂直駆動光学マウント
マウントによる波面歪みを最小限に抑えるように設計されています。1.5インチ（38.1 mm）光学系用。
5KVDOM-2、5VDOM-2
2インチ用キネマティック超安定光学マウント
マウントによる波面歪みを最小限に抑えるように設計されています。 2インチ（50.8 mm）光学系用。
5KVDOM-3
3インチ用キネマティック超安定ミラーマウント
マウントによる波面歪みを最小限に抑えるように設計されています。3インチ（76.2 mm）光学系用。
5KVDOM-4
4インチ用キネマティック超安定ミラーマウント
マウントによる波面歪みを最小限に抑えるように設計されています 4インチ（101.6 mm）光学系用
ジンバルマウント
5GM25T-1
ジンバルマウント
±2.5°の角度範囲。Trueジンバルデザイン。目盛り付き調整ノブ。1インチ（25.4 mm）光学系。安定硬化スチール製ドライブ。軽量アルミボディ。
5GTM-1
4軸光学マウント:2軸ジンバル、XY平行移動
±4°の角度範囲。±2 mmの正確なXY線形変位。ロック式。
リポジションニング
5F21-1
1インチ用フリッピングミ ラー/ビームスプリッターマウント
1インチの光学部品を光学系の内外で反転させます。
5F21-2
2インチ用フリッピング ミラー/ビームスプリッターマウント
50.8 mm（2インチ）の光学部品を光学系の内外で反転させます。49 mmのクリアアパーチャ。オープンエッジ。チルト/チップ範囲9°。再現性 20 μrad.。
5F23
小型フリッピング ミラー/ビームスプリッターマウント
直径12.7 mm（0.5インチ）および25.4 mm（1インチ）の光学部品を光学系の内外で反転させます。
2/3軸チルト/トランスレーションマウント
5MBM24
キネマティックミラーマウント
感度は3秒角、1 μm、1インチ、2インチ、3インチ開口。チルト範囲9°（約2軸）。
5MBM23-05-3SH
小型キネマティックミラー/ビームスプリッターマウント
直径12.7 mm（0.5インチ）の光学部品用。チルト/チップ範囲14°。トラベル-4 mm。
5MBM22S（P）
ミラーマウント
1インチの光学部品用。駆動ネジの下にスチールまたはサファイア製の硬いシート。
5MBM21-1
キネマティックミラー/ビームスプリッターマウント
1インチの光学部品用。正確で便利な調整、2つの直交平面での角度、および線形。
5OM60、5OM61
精密で高安定性の光学マウント
ユニバーサルで耐久性があり、非常に安定した調整を行います。
5BM57
大口径マウント
1、2、3、4、6インチの開口部マウントで、精密な調整に最適です。
5FM57
光学フィルターマウント
最大6つのフィルターの固定と調整が可能です。
5OM37
2つの角度微調整マウント
0 〜 28 mmと22 〜 52 mmの2種類のマウント。
5OM37-TPF
2つの角度微調整マウント
さまざまなサイズや形状の光学部品を保持できるだけでなく、直交角度調整も可能です。高さ 20 mm から 50 mm の物体に対応します。
5PM57
プリズムマウント
プラットフォームがあり、より広い光学部品を保持することができます。
5PMF57
ユニバーサルプリズム/光学マウント
より広い光学部品のプラットフォームと追加のフィルターホルダーの組み合わせ。
ポラライザーホルダー
5PHH50
偏光子ホルダー/回転ステージ
Ø1インチ（25.4 mm）または3インチ（76.2 mm）の光学部品用。偏光子は回転ステージに変換できます。
5PH51
偏光子ホルダー
Ø1インチおよびØ2インチ用。連続360°回転。スケールリセットオプションあり。
5PH50
偏光子ホルダー
Ø1インチ、Ø2インチ、Ø3インチ用。スペースが限られているアプリケーション向け。
5PPH50-1
高精度回転マウント
Ø1インチ（25.4mm）光学部品用。360°連続回転。ロック時には±5°の回転。
5APH69T-1、5APH79T-1
サイド駆動/ダブルオプティカルマウントのキネマティック調整可能偏光子ホルダー
Ø1インチ（25.4mm）部品用。キネマティックデザイン。チルト/チップ範囲 ±2°。
5APH59T-1
調整可能偏光子ホルダー
Ø1インチ（25.4mm）用。安定性の高いL型フラットスプリング。チルト/チップ範囲±2°。
5OM38
偏光光学マウント
光軸を中心に360°回転。9°の範囲でチルトし、感度は5秒角。
5TPH2-1
偏光子回転トランスレーションマウント
Ø1インチ（25.4 mm）用。2軸精密変位（±2 mm）で回転を提供。
8MPR16-1
電動偏光子ローテーター
波長板、偏光子、プリズムの精密自動リモート回転用。
2軸チルトマウント
UFOM-40
フレクシャーオプティカルミラーマウント
優れた剛性を備えた剛性の高い産業向けマウント。
5BM121
ビームスプリッター/オプティクスマウント
ビームスプリッターの調整用。開口部には、内部の光学系を停止するように設計されたエッジにレストフランジ付き。
5BM131
ビームスプリッター/ミラーマウント
1インチの光学部品用。精密なキネマティック制御は、M6x0.25ネジによって提供されます。
5BM141
ミラーオプティカルマウント
片側では、光学系の端が透明なままです。高密度の光学スキームに役立ちます。
5LAM124、5LAM124-2
大口径光学マウント
プラットフォームにはØ31.8 mmまたはØ50 mmの開口部があります。これらは、ミラーの正確な直交調整のために設計されています。
5OBM119
対物レンズマウント
標準的な顕微鏡対物レンズの精密な調整に使用され、焦点の位置決めをします。
5UM122
光学ミラーマウント/チルトプラットフォーム
標準ミラーを直接固定して精密に調整するのに適しており、水平位置ではチルトテーブルとしても使用できます。
サイドコントロールの精密光学マウント（シリーズT）
5OBM119T
対物レンズマウント
標準的な顕微鏡対物レンズの正確な調整のために、焦点の位置決めをします。
5BM121T
ビームスプリッター/オプティクスマウント
Φ25 mmのビームスプリッターを調整するように設計されています。 プラスチックの先端が付いた固定ネジが、ビームスプリッターをステンレススチールの台座に固定します。
5LAM124T
大口径光学マウント
プラットフォーム上には、Ø31.8 mmの開口部と3つのM4取り付け穴があります。ミラーの正確な直交調整のために設計されています。
5UM122T
ユニバーサルミラーマウント/プラットフォーム
マウントは、チルトテーブルとして水平位置で使用することもできます。その後、オプトメカニクスを2つの軸の周りに位置合わせするために使用できます。
サイドドライブのミラーマウント/チルトプラットフォーム
5BM59T-1
サイドドライブビームスプリッターマウント
オリジナルの安定化L型フラットスプリング。ピックホローは、指で1インチの光学系を持ち上げるのを容易にします。チルト/チップ移動範囲±2°。
5BM69T-1、5BM79T-1
サイドドライブのキネマティック光学マウント/サイドドライブのキネマティックダブル光学マウント
1インチの光学マウントの中で最もコンパクトな寸法。チルト/チップ範囲±2°。感度3秒角。
5OM101T
サイドコントロールのミニチュアチルト/回転光学マウント
オリジナルの安定化L型フラットスプリング。ピックホローは、指で1インチの光学系を持ち上げるのを容易にします。チルト/チップ移動範囲±2°。
5OM10T
サイドドライブの小型光学マウント
チルト/チップは、直交する2つの軸を中心に±5°。駆動ネジの下の硬化シート。感度10秒角。
5OM122T、5OM122TE
サイドレギュレーションのミラーマウント
調整ハンドルに簡単にアクセスできるため、光学素子の厚さを大幅に増やすことができます。
ミニチュア精密ミラーマウント
5CM123
コンパクトミラーマウント
非常に小さなマウントには、六角形の頭または六角形の鍵穴が付いた小さな駆動ネジが付いています。
5LSM110
固定ネジ付きミラーマウント
水平または垂直位置に便利に取り付けるために、背もたれが延長されています。
5OM111
ミラー/光学マウント
10秒角の感度でスムーズで正確な調整を提供します。
スペシャルポジショナー
5AM-250、5TAM-250
大型光学部品用精密調整キネマティックマウント
2軸または3軸、チルト/チップ移動範囲±1,5°、光学系直径115÷250 mm、感度0.5秒角、耐荷重6 kg。
5AMR-500
大型重量ミラー用調整可能光学マウント
Ø 300 から 500 mm までの光学サイズ、最大 30 kg の重量に対応します。 300 mmのクリアアパーチャ。チルト範囲 > 3°、高精度と安定性。
5AM
セルフセンタリング大口径光学マウント
5 〜 100 mm光学系直径範囲。25 mmの範囲のX軸による追加の並進の可能性。
5KOM
5軸光学マウント
コンパクトなデザイン、100TPI駆動ネジを装備した4軸、5軸はズームオプションとして使用します。
5KOMA1
光学系用アダプター
アダプター5KOMA1は、5KOM5-1、5KOM5F-1、5TOM3-1と一緒に使用して、マウントの裏側からM27x1スレッドを持つオブジェクトを実装します。
5LAOM
大口径光学マウント
360度のコース回転と4度の微回転。150 kg対応。高い熱安定性と振動安定性。 バックラッシュはほぼゼロ。
5TLM
Y-Zポジショナー（レンズ、ピンホール、対物レンズ）
移動範囲3mm。可動式キャリッジは、Ø25,4厚さ9 mmまで。
5TOM
トランスレーションオプティカルマウント
±2 mmの平行移動範囲。コンパクト、安定、高感度、スムーズな動き。

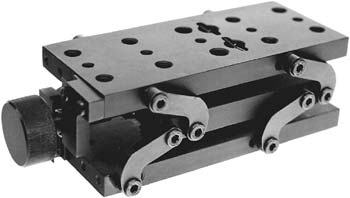

5VT173-25
高さ調節可能なプラットフォーム
25 mmの安定した垂直移動。これにより、20 μmの感度でプラットフォームの高さを定義できます。
5ZYP
Y-Zポジショナー（レンズ、ピンホール、対物レンズ用）
光学部品を光軸に直交する平面に正確に配置できるように設計されたコンパクトなマウントです。
5ZYPS
自作ピンホールY-Zマウント
5 mmの範囲で2軸周りのピンホールを調整するためのネジが2本付いています。ご要望に応じて、ピンホールを提供します。
バジェットキネマティックオプティカルマウント
5PM131
プリズム/光学マウント
プリズム、ビームスプリッター、キューブなどのマウント。
5UM131
ユニバーサルプラットフォームマウント
さまざまな光学部品を直接接続して精密に調整できるように設計されています。
