高性能レーザーラインチューナブルフィルター 概要
Photon etc社のLLTF CONTRAST™ は、体積型透過グレーティング（Volume Bragg Grating,VBG)を用いた狭帯域波長可変バンドパスフィルターです。高ダメージ閾値で、スーパーコンティニューム光源の波長選択や、Ti:サファイアレーザーのASE光除去に最適です。
特長
- バンド幅 0.15～5nm可変
- 透過波長範囲 400nm～2.3μm
- ピーク透過率 約60％
- 低迷光
- 優れた波長純度
優れた波長純度

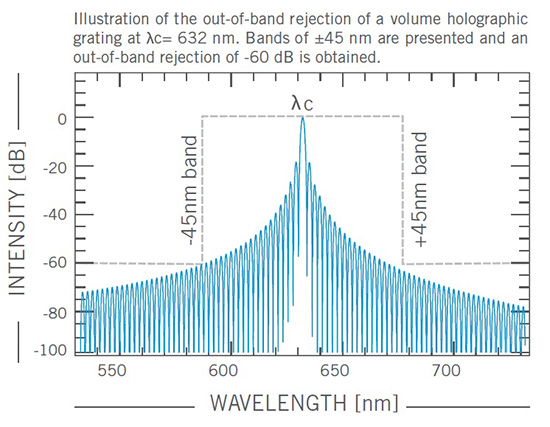

c= 632 nmにおける体積ホログラフィックグレーティングの帯域外除去特性を示す図。45nmのバンドが示されており，－60dBの帯域外除去率が得られている。
Movie
アクセサリ
・ファイバーアダプタ（入力用/出力用）
ファイバーからLLTFに光を入射、またはLLTFからファイバーに光を出力させるためのアダプタです。XYZ軸調整機構により微調整が行えます。
・調整キット
ファイバーを用いずにレーザー光をLLTFに入射させる際に、すばやく簡単に軸合わせを行うためのツールです。2つのアイリスによりレーザーの入射角度や軸を正確に決定します。アイリスはポストごと脱着可能です。

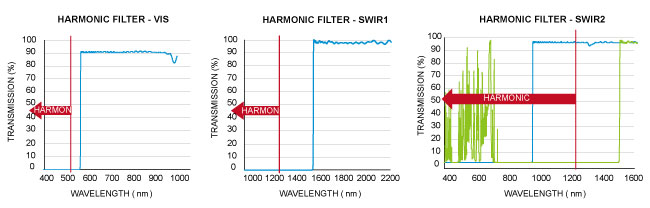

・ハーモニックフィルタ
LLTF内の2次光をカットするためのフィルタです。
例として、LLTFから800～1000nmの領域の光を出力する際に、400～500nmの2次光成分をハーモニックフィルタを用いてカットします。
- VIS用 400～500nm
- SWIR用 500～850nm and/or 850～1250nm
- EXT-IV用 400～500nm and/or 500～850nm and/or 850～1150nm
高性能レーザーラインチューナブルフィルター仕様
CONTRAST VIS, CONTRAST SWIR 仕様
| 型名 | CONTRAST VIS | CONTRAST SWIR |
| 透過範囲 (nm) | 400 ～ 1000 nm | 1000 ～ 2300 （ ～ 2500 nmオプション） |
| バンド幅 (FWHM) | 1.5 ～ 2.5 nm | 2.0 ～ 5.0 nm |
| 中心波長に 対する抑制率 |
< －60dB@±40 nm < －30dB@±10 nm （代表値） |
< －60dB@±80 nm < －40dB@±20 nm （代表値） |
| ピーク透過率 | 65％ | |
| ダメージしきい値 | < 5GW/cm2 ピーク出力 @1064 nm, 8 ns | |
| 入射ビーム径 | < 5 mm | |
| 最大平均入力 | HP8（8Wまで） HP20（20Wまで、要ご相談） |
|
| OD | > OD6 （@1064 nm） | |
| 寸法 (W x H x L) | 160 x 170 x 230 mm | |
| チューニング速度 (ms) | 20 ms (0.2 nmステップ以下） 25 ms (1 nm ステップ) 28 ms (2 nm ステップ) 35 ms (5 nm ステップ) 50 ms (10nm ステップ) |
|
| 位置安定性 | < 0.5 mm (@出射ポートから1 mの距離） | |
| オプション＆アクセサリ | ||
| Enhance SWIR | N/A | 2500 nmまで |
| ファイバー出力 | XYZ調整機構付ファイバーカップラー | |
| ハーモニック フィルタ |
400～500nmの 2次光をブロック |
850 ～ 1250 nmの高調波をブロック オプションで500 ～ 850 nmの高調波をブロック |
| 調整キット | フリースペース用調整機構 | |
CONTRAST EXT-III, CONTRAST EXT-IV 仕様
| 型名 | CONTRAST EXT-III | CONTRAST EXT-IV | ||
| 透過範囲 | 400 ～ 1700 nm | 400 ～ 2300 nm ( 2500 nm オプション ) |
||
| バンド幅（FWHM) | 400 ～ 1000 nm | 1000 ～ 1700 nm | 400 ～ 1000 nm | 1000 ～ 2300 nm |
| 1.5 ～ 2.5 nm | 2.0 ～ 5.0 nm | 1.5 ～ 2.5 nm | 2.0 ～ 5.0 nm | |
| 中心波長に 対する抑制率 |
< -60dB@±40 nm < -30dB@±10 nm （代表値） |
< -60dB@±80 nm < -40dB@±20 nm （代表値） |
< -60dB@±40 nm < -30dB@±10 nm （代表値） |
< -60dB@±80 nm < -40dB@±20 nm （代表値） |
| ピーク透過率 | 65% | |||
| ダメージ しきい値 |
5 GW/cm2 ピーク出力 @ 1064 nm, 8 ns | |||
| 入射ビーム径 | < 5 mm | |||
| 最大平均入力 | HP8（8Wまで） HP20（20Wまで、要ご相談） |
|||
| OD | > OD6 (@ 1064 nm) | |||
| 寸法 (W x H x L) |
160 x 170 x 230 mm | 230 x 174 x 300 mm | ||
| チューニング 速度 |
20 ms (0.2 nmステップ以下） 25 ms (1 nm ステップ) 28 ms (2 nm ステップ) 35 ms (5 nm ステップ) 50 ms (10nm ステップ) |
|||
| 位置安定性 | < 1 mm (@出射ポートから1 mの距離） | |||
| オプション＆アクセサリ | ||||
| Enhance SWIR | N/A | 2500 nmまで | ||
| ファイバー出力 | XYZ調整機構付ファイバーカップラー | |||
| ハーモニック フィルタ |
400 ～ 850 nmの 2次光をブロック |
400 ～ 1250 nmの 2次光をブロック |
||
| 調整キット | フリースペース用調整機構 | |||
CONTRAST X 仕様
| 型名 | CONTRAST X |
| 透過範囲 | カスタム |
| バンド幅（FWHM) | 0.15 ～ 0.9 nm |
| 中心波長に対する抑制率 | <-55dB@±5 nm（代表値） |
| ピーク透過率 | 65% |
| ダメージしきい値 | 5 GW/cm2 ピーク出力 @ 1064 nm, 8ns |
| 入射ビーム径 | < 5 mm |
| 最大平均入力 | HP8（8Wまで） HP20（20Wまで、要ご相談） |
| OD | > OD6 (@ 1064 nm) |
| 寸法 (W x H x L) | 160 x 170 x 230 mm |
| チューニング速度 | 20 ms (0.2 nmステップ以下） 25 ms (1 nm ステップ) 28 ms (2 nm ステップ) 35 ms (5 nm ステップ) 50 ms (10nm ステップ) |
| 位置安定性 | < 1 mm (@出射ポートから1 mの距離） |
| オプション＆アクセサリ | |
| Enhance SWIR | 2500 nmまで |
| ファイバー出力 | XYZ調整機構付ファイバーカップラー |
| ハーモニックフィルタ | 波長により選択 |
| 調整キット | フリースペース用調整機構 |
