製品概要
DG535型デジタル遅延パルス発生器（デジタルディレイジェネレータ）は非常に高精度な4チャンネル遅延出力及び2系統パルス出力を備えた遅延パルス発生器です。5 psの時間分解能を持ち、トリガー出力のジッターは50 ps以下です。高精度、ワイドレンジ、低ジッターのDG535はタイミング制御（複数の機器の同期）を必要とする様々なアプリケーションに対応します。
特長
- 4チャンネル独立ディレイ出力
- 2系統可変パルス出力
- 時間分解能 5 ps
- 50 ps rms ジッター
- ディレイ出力5 ps ～ 1000 s
- 1 MHzトリガーレート (最大)
- GPIBインターフェイス標準装備
- ± 32 V出力、100 ps立上り/立下り (オプション)
用途
- パルスレーザー、ボックスカー積分器などの外部同期が必要な機器のトリガー信号源
カタログ/マニュアルダウンロードページへ
DG535型デジタル遅延パルス発生器 仕様
| ディレイ | ||
|---|---|---|
| チャンネル | 4チャンネル独立遅延出力 | |
| レンジ | 0～999.999,999,999,995 s | |
| 分解能（ps） | 5 | |
| 確度 | 1500 ps＋タイムベースエラー×ディレイ | |
| タイムベース（ppm） | 25（標準） 1（Op.03） |
|
| rmsジッタ | T0→各Ch. 外部トリガー→各Ch. |
＜50 ps＋ディレイ×10-8 ＜60 ps＋ディレイ×10-8 |
| トリガーディレイ（ns、代表値） | 85（外部トリガー～T0出力） | |
| 外部トリガー | ||
| レート | DC～1 / （1 μs＋最長ディレイ） | |
| しきい値（Vdc） | ±2.56 | |
| スロープ | 立上りまたは立下り | |
| インピーダンス | 1 MΩ＋40 pFまたは50 Ω | |
| 内部発振器 | ||
| レート | シングルショット、0.001 Hz～1.000 MHz、ライン | |
| 分解能 | 4桁、10 Hz以下: 0.001 Hz | |
| 確度 | タイムベースと同じ | |
| ジッタ | 1：10,000 | |
| Settling | ＜2 sec | |
| バーストモード | 2～32766パルス / バースト トリガーピリオドの整数倍（4～32767） |
|
| 出力 | ||
| 負荷 | 50 Ωまたはハイインピーダンス | |
| 立上がり（ns） | 3（代表値） | |
| スルーレート（V/ns） | 1 | |
| オーバーシュート | ＜100 mV＋パルス振幅の10％ | |
| 出力レベル | TTL ECL NIM VAR |
0～4 Vdc, normal or inverted －1.8 to～0.8 Vdc, normal or inverted －0.8～0.0 Vdc, normal or inverted 可変オフセットおよび振幅－3～＋4 Vdc10 mV刻み、最大遷移4 V |
| 確度 | 50 mV＋パルス振幅の3％ | |
| Op. 02出力 | T0, A～Dのフロントパネル出力×8の振幅、パルス幅1 us | |
| オプション | ||
| O535-02 | ±32 V出力（リアパネル） | |
| O535-03 | 1 ppm TCXOタイムベース | |
| SRD1 | 100 ps高速立上りモジュール | |

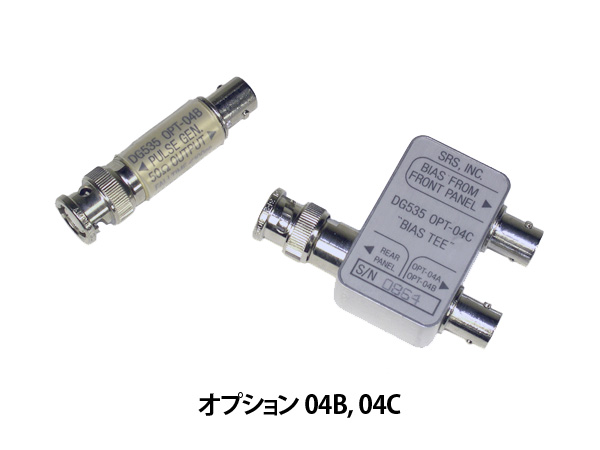

| O535-04B | 100 ps高速立下りモジュール | |
| O535-04C | BIASティー | |
| O535-05 | ラックマウントキット | |
| O535-06 | トリガーインヒビット入力 | |
