高エネルギー時間波形制御ナノ秒YAGレーザー NanoFlux AWG シリーズ
パルス時間波形を任意(AWG)に制御
高エネルギー 最大10 J、OPCPA励起に最適

  • 仕様更新
EP40 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料
高エネルギー時間波形制御ナノ秒YAGレーザー NanoFlux AWG シリーズ 高エネルギー時間波形制御ナノ秒YAGレーザー NanoFlux AWG シリーズ

製品概要

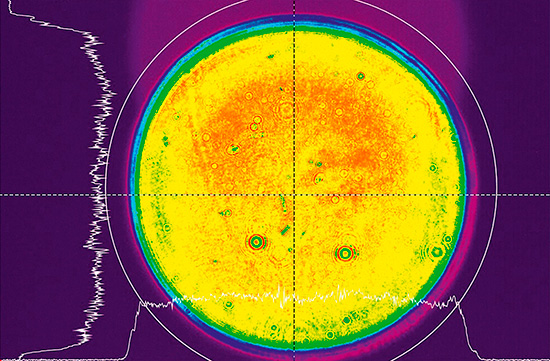

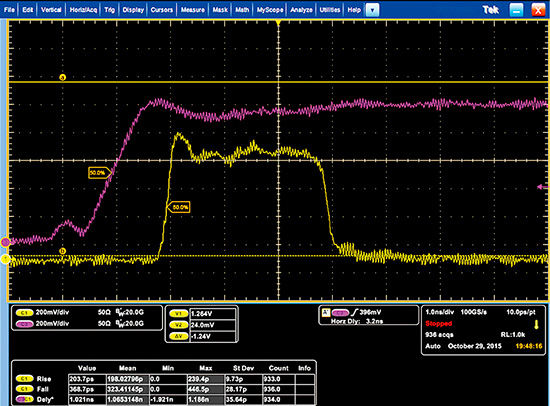

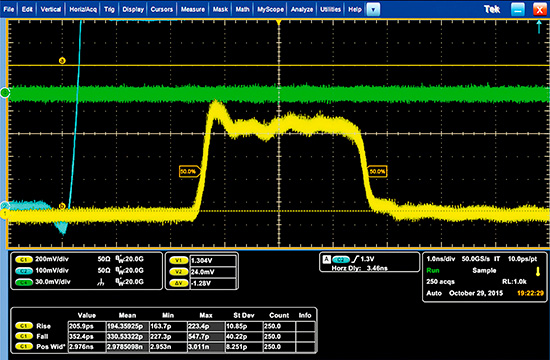

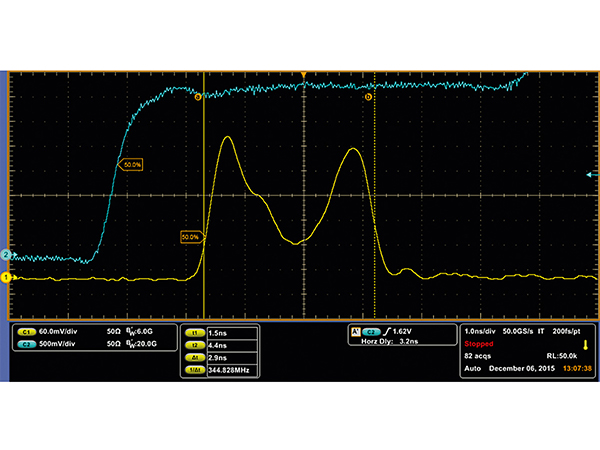

NanoFlux AWG シリーズは出力パルスの時間波形を電気光学変調器により任意波形にプログラムできます。パルス形状は分解能125 os、最大パルス幅は500 ns以内でプログラムが行えます。シングルモードCWレーザーとファイバー増幅器およびAWG駆動の変調器により、プログラムされた時間波形とパルス幅が出力されます。成形されたパルスはやダイオード励起再生増幅器とランプ励起リニア増幅器により最大10 Jを出力します。出力増幅器は段数を増やすことでご要望のエネルギーまで増幅が行えます。ビーム形状は、独自の空間ビーム形成によりフラットトップなスーパーガウシアンで出力されます。

特長

  • パルス時間波形を任意波形(AWG)にプログラム可能
  • パルスエネルギー 最大10 J
  • パルス幅 0.15 〜 500 ns 調整可能
  • 繰り返し周波数 10 Hz
  • スーパーガウシアン出力

アプリケーション

  • OPCPA用励起レーザー
  • パワーアンプ用フロントエンド
  • チタンサファイア励起
  • レーザーピーニング
  • プラズマ, 衝撃物理

仕様1)

型名 NanoFlux
N2k10-AWG
NanoFlux
N5k10-AWG
NanoFlux
N10k10-AWG
パルスエネルギー2)
1064 nm 1500 mJ 5000 mJ 10 000 mJ
(2x5000 mJ)3)
532 nm4)5) 1000 mJ 3000 mJ 6000 mJ
355 nm4) inquire inquire inquire
繰り返し周波数 10 Hz
パルス幅6) 0.15 〜 20 ns
エネルギー安定性7)
1064 nm ≤ 0.5 %
532 nm ≤ 1 %
⻑時間
出⼒ドリフト8)
≤ 2 %
ビーム
プロファイル9)
スーパーガウシアン
ビーム径10) 〜 11 mm 〜 25 mm
ビーム位置
安定性11)
≤ 50 μrad
ビーム拡がり⾓ ≤ 0.5 mrad
光学
パルスジッター12)
≤ 50 ps
線幅 シングルモード
偏光 直線、> 90 %
⼨法13)
レーザーヘッド 750 x 1350 x 300 mm 700 x 2100 x 300 mm 1000 x 2100 x 300 mm
電源 550 x 600 x 840 mm - 1unit

550 x 600 x 670 mm - 1unit
550 x 600 x 1200 mm - 2units 550 x 600x1220 mm - 2units

550 x 600 x 670 mm -1unit
アンビリカル
ケーブル⻑14)
5 m
ユーティリティ15)
要求電源16) 208,380 or 400 V AC、3相、50 / 60 Hz
消費電⼒17) ≤ 6 kVA ≤ 9 kVA ≤ 13 kVA
冷却⽔要求 ≤5 l / min,
2 bar,
max 15 ℃
≤8 l / min,
2 bar,
max 15 ℃
≤12 l / min,
2 bar,
max 15 ℃
使⽤中の環境温度 22 ± 2 ℃
環境温度 15 〜 35 ℃
環境湿度 ≤ 80 %
使⽤環境クラス ISO Class7

1)仕様は予告なく変更になる場合がございます。何卒ご了いただけますようよろしくお願い申し上げます。仕様につきましての保証値が必要になる場合、指定値がある場合にはカスタマイズに応じることも可能です。1064 nm時における値となりますことご了承願います。
2)5 ns の矩形パルス時の値です。(FWHM)
3)5 Jのパルスエネルギー2チャンネル分の総和です。(⽔平⽅向、垂直⽅向の偏光)
4)⾼調波発⽣はオプションです。同時出⼒はできません。
5)SHはLBO結晶にて⾏われます。変換効率は70 %まで増加できます。TH/FHオプションはSHより50 %エネルギー減少します。
6)125 ps毎にパルス幅を可変できます。1 〜 20 ns のパルス幅の可変範囲となります。この範囲外はオプションとなります。1 〜 500 ns まで可能です。
7)安定した環境における60秒間のRMS値です。
8)周辺環境2 ℃以下の変動で、30分暖機後に8時間に渡り測定しました。
9)ニアフィールドにおける6 〜 11次の空間モードです
10)ガウシアンビームの1/e2時、スーパーガウシアンのFWHMの値です。
11)集光光学系のフォーカルプレーンにおける測定です。
12)Trig out > 3.5 V @ 50 Ω
13)設置スペースや特注により多少のサイズ変更は可能です。
14)10 mまで対応可能です。
15)堅牢な作業台の上に設置し、空調設備の空気⼝から離れた場所に設置してください。
16)電圧変動は10 〜 15 %としてください。
16)システムによって変わってきますので、ご注意ください。
